概述
ADMV4630是一款Ku頻段上變頻器，針對各種衛星通信(SATCOM)用戶終端進行了優化，工作頻率范圍為14.0 GHz至14.5 GHz。

ADMV4630本振(LO)信號可從內部通過片內整數N分頻(INT)頻率合成器產生。內部頻率合成器的LO頻率覆蓋范圍為8.7 GHz至10.7 GHz。3 GHz至5 GHz范圍內的輸入中頻(IF)信號上變頻為14.0 GHz至14.5 GHz的RF信號。芯片具有濾波特性以衰減LO饋通和不需要的低邊帶。該芯片還在IF輸入端集成了數字步進衰減器，可提供高達31 dB的增益控制范圍和1 dB步進，以便對前面的電纜損耗進行調節。如果頻率合成器解除鎖定，則發射器輸出會自動靜音。

數字串行外設接口(SPI)支持快速頻率和增益編程。除了數字SPI控制之外，模擬控制引腳(TX_MUTE)可快速關斷所有電路，讓接收器進入待機模式以便省電。另一個模擬通用輸入/輸出(AGPIO)引腳可用作由片內模數轉換器(ADC)讀取的輸入，或與絕對溫度(PTAT)電壓成正比的模擬輸出。還提供三個數字GPIO引腳，可輸出邏輯電平以使用SPI控制外部器件。

ADMV4630上變頻器采用緊湊的散熱增強型、6 mm × 6 mm、40引腳引腳架構芯片級封裝(LFCSP)。ADMV4630工作殼溫范圍為?40°C至+85°C。
數據表：*附件：ADMV4630集成小數N分頻PLL和VCO的Ku頻段上變頻器技術手冊.pdf

應用

• SATCOM用戶終端

特性

• 集成PLL的IF至Ku頻段上變頻器
• RF輸出頻率范圍：14.0 GHz至14.5 GHz
• 內部LO頻率范圍：8.7 GHz至10.7 GHz
• 噪底密度：
• 匹配50 Ω單端RF輸出和IF輸入
• 片內功率檢波器
• 片內ADC
• 提供發射器頻率合成器鎖定檢測
• 20 MHz時可通過四線式SPI接口編程
• 發射器靜音功能
• 40引腳、6 mm × 6 mm LFCSP封裝

框圖

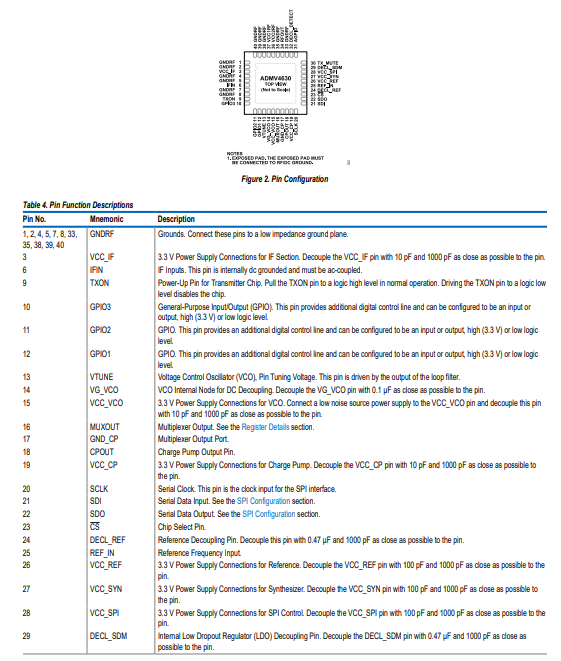

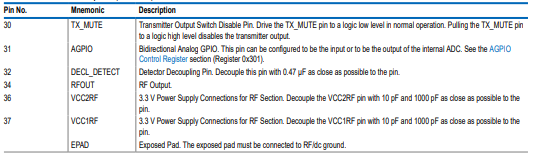

引腳配置描述

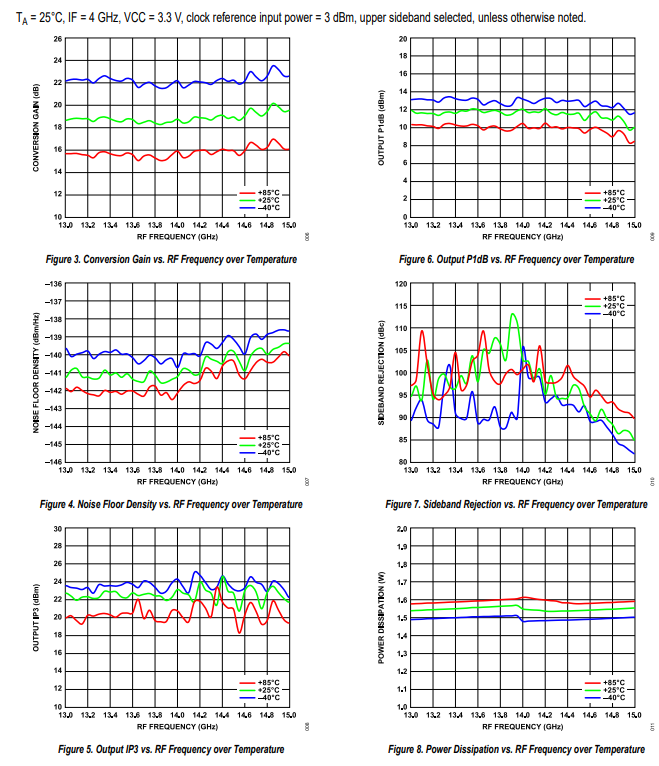

典型性能特征

工作原理

參考輸入級

參考輸入級如圖56所示，可由外部單端25 MHz信號源驅動。確保外部直流電源用于參考輸入。

參考分頻器、R計數器和參考二分頻器

內部有一個參考倍頻2模塊（×2倍頻器，見圖56），用于生成更高的鑒相頻率。通過設置寄存器0x20E的第3位使能參考倍頻器。

有兩個頻率分頻器：一個5比特R分頻器（1至32可選）和一個二分頻模塊。這些分頻器將輸入?yún)⒖碱l率降低，以產生更低的fpd。通過設置寄存器0x20E的第1位使能R計數器，將R計數器值寫入寄存器0x20C的第4 - 0位。

通過設置寄存器0x20E的第0位使能參考二分頻模塊。

整數模式和N計數器

ADMV4630合成器工作在整數模式（INT模式）。

N計數器在鎖相環（PLL）從壓控振蕩器（VCO）返回的反饋路徑中設置分頻比。分頻比由INT位值決定。用于設置INT位值的相關寄存器為0x20C和0x20L。

INT值與參考路徑相結合，可生成間隔為參考頻率和fpd的VCO頻率。fpd由參考頻率和參考路徑配置參數通過以下公式計算得出：

其中：

• D是參考倍頻器位（0或1）。
• R是5比特二進制可編程計數器（1到31）的參考分頻比。
• T是參考二分頻比特（0或1）。

VCO頻率（fVCO）通過以下公式計算：

其中：

• fLO是驅動混頻器的本振頻率。
• N是INT的期望取值，INT是16比特整數值（0到65535）。

鑒相鑒頻器（PFD）和電荷泵（CP）

PFD接收來自R計數器和N計數器的輸入，產生一個與兩個計數器之間的相位和頻率差成比例的輸出。該比例信息輸出到一個CP電路，產生電流以驅動外部環路濾波器，進而適當?shù)卦黾踊蚪档蚔TUNE調諧電壓。

圖57展示了PFD和CP的簡化原理圖。U1和U2是雙D型觸發器，U3是一個接地門。注意，PFD包含一個固定延遲元件，用于確保PFD傳遞函數中不存在死區，從而保證參考雜散電平一致。鑒于此權衡，在頻率規劃和fpd選擇時必須謹慎，以確保滿足合適的帶內相位噪聲性能，同時雜散電平也在最終應用可接受的范圍內。

環路濾波器和電荷泵電流

為PLL定義環路濾波器取決于多個動態因素，如PFD頻率、N計數器值、調諧靈敏度特性（kVCO）以及VCO的增益和所選的CP電流。較低的fpd允許PLL在INT模式下工作，這可以消除整數邊界雜散，但代價是帶內相位噪聲更高。

EVAL - ADM4630Z評估板上實現的環路濾波器如圖58所示。CP電流（ICP）由寄存器0x22E設置。推薦使用默認寄存器值。
