案例概況

客戶：特變電工&伊戈?duì)?a target="_blank">電氣

應用產品：ASPION G-Log2防水沖擊記錄儀

應用場景：監控智能箱式變壓器的物流運輸

一、合作背景與挑戰

特變電工股份有限公司（以下簡稱特變電工）是我國大型能源裝備制造企業集團，致力于為全球能源事業提供綠色清潔解決方案。伊戈?duì)栯姎夤煞萦邢薰荆ㄒ韵潞?jiǎn)稱伊戈?duì)枺?zhuān)注于向全球市場提供電源、組件產品和解決方案，其產品廣泛應用于光伏新能源行業。作為伊戈?duì)柕拈L(zhǎng)期供應商，特變電工與其建立了穩固的合作關系。

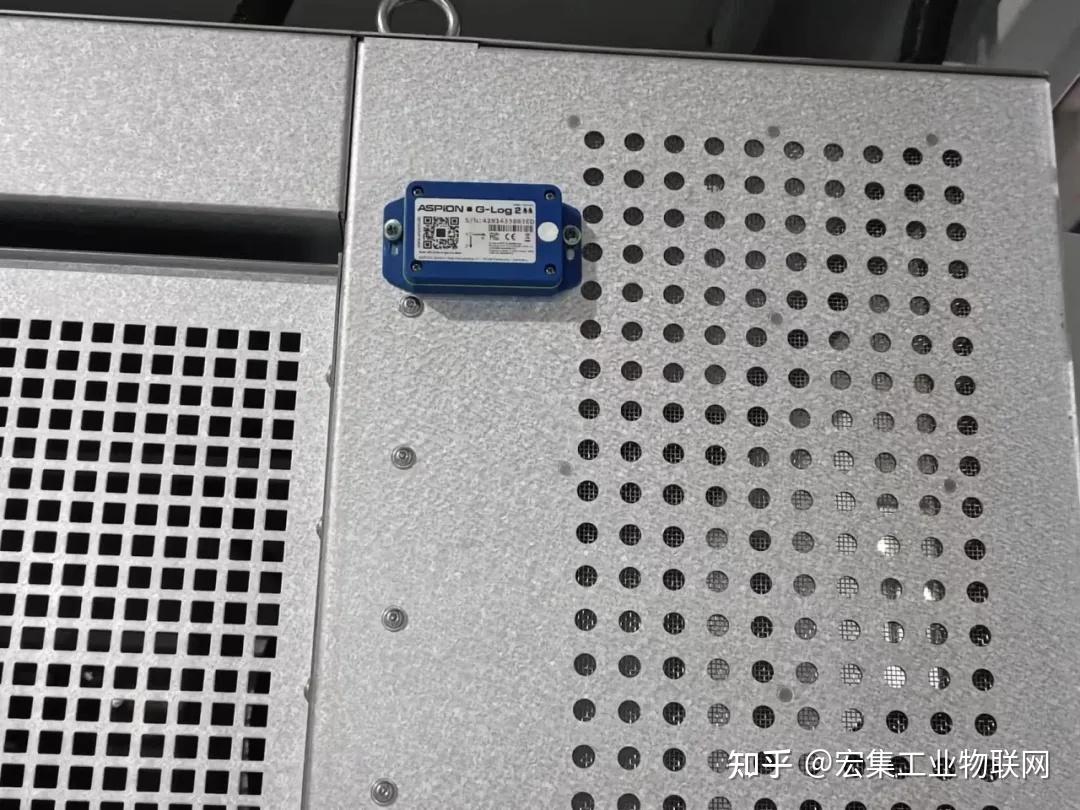

圖1 伊戈?duì)柕闹悄芟涫焦夥儔浩?/p>

由于變壓器及其配套設備體積大、重量重且結構精密，運輸過程中可能遭遇的沖擊、振動和環境變化對設備的完整性和性能構成潛在威脅。為了確保設備在運輸過程中不受損壞，同時為可能出現的損壞提供可追溯的證據，特變電工和伊戈?duì)栠x擇了宏集ASPION G-Log2防水沖擊記錄儀，為設備的安全運輸提供可靠保障。

二、實際應用

01 測試驗證階段

在正式引入沖擊記錄儀之前，運輸管理團隊對沖擊記錄儀進行了深入調研和測試。技術人員通過振動臺測試、直接運輸測試等方法，模擬實際運輸中的沖擊情況。經過對比分析，最終選擇宏集ASPION G-Log2 沖擊記錄儀進行小批量試點應用。

測試設備為智能箱式光伏變壓器，裝載于定制的 40 英尺高柜集裝箱內，運輸重量在 20-35 噸之間。根據工程師評估，運輸過程中需安裝4臺ASPION G-Log2 記錄儀（通用版或防水版），以全方位監測運輸沖擊情況。

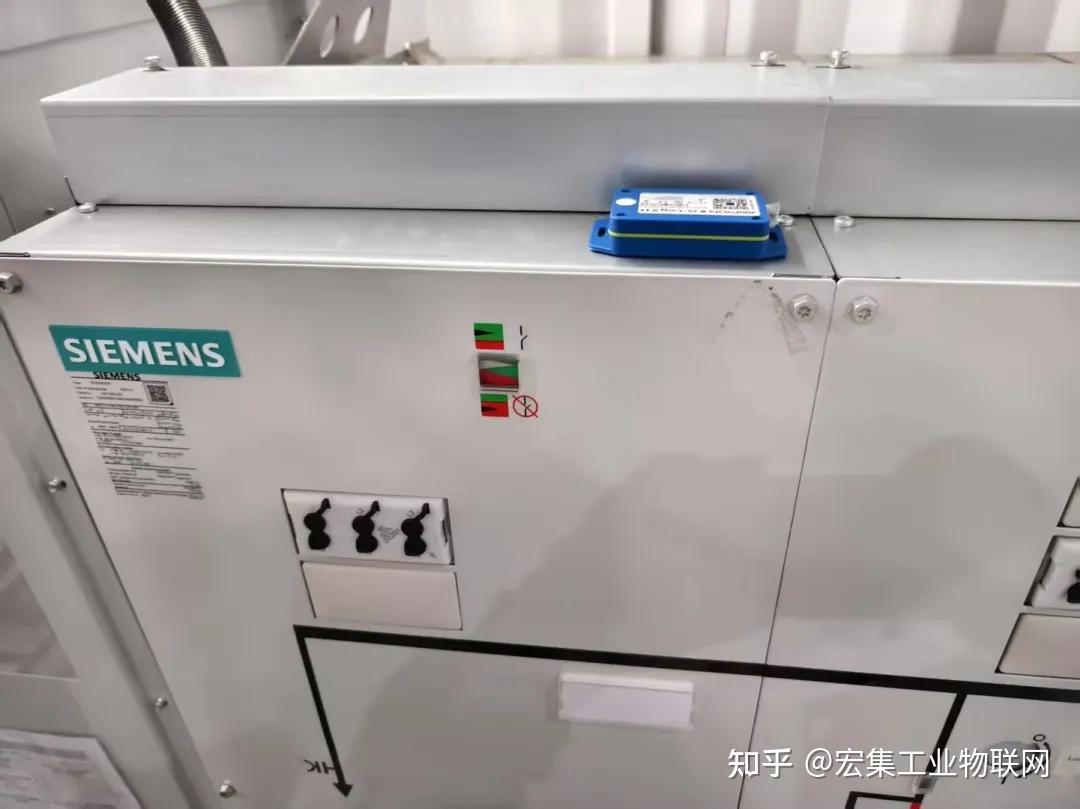

圖2 沖擊記錄儀用于監測箱式變電器的異常沖擊

02 異常沖擊計算分析

變壓器的抗沖擊能力受材料、質量、體積及組件設計影響。用戶可利用時域沖擊響應譜理論計算損害風險，判斷設備在運輸過程中是否受損。沖擊的破壞力取決于振動頻率（Freq）、持續時間（T）及速度變化（Δv）。在實際運輸中，變壓器可能經歷彈性與非彈性碰撞，可用半正弦周期振動模擬第一個沖擊峰（圖3）。據此，速度變化Δv可通過以下公式計算：

其中，T為沖擊峰持續時間，amax為最大沖擊加速度。

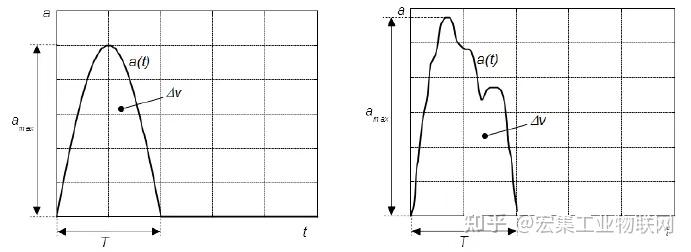

圖3 半正弦沖擊與實際沖擊的時域信號

宏集 ASPION G-Log2 沖擊記錄儀可記錄運輸過程中超閾值沖擊事件，并提供 9 個最強沖擊事件的詳細振動時域數據。技術人員將記錄儀測得的沖擊數據代入公式計算速度變化值 Δv，定量評估沖擊是否可能導致貨物損壞。

例如，在某次變壓器設備運輸中，沖擊記錄儀測得的異常沖擊如圖 4、5 所示，其中 Z 軸（深藍色曲線）沖擊最強，優先計算其 Δv。技術人員可使用半正弦公式計算 Δv，或采用簡單方法：將所有具有相同符號的連續 G 值相加，再乘以重力加速度（9.81 × 1/測量頻率）：

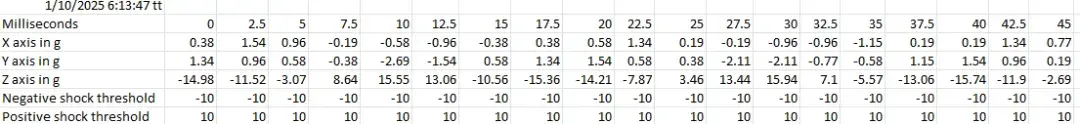

圖4 沖擊記錄儀監測到的異常沖擊數據

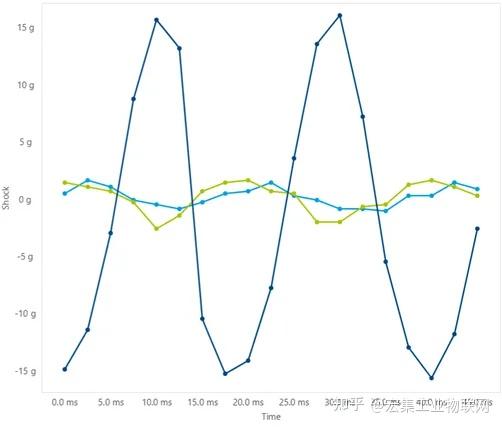

圖5 異常沖擊數據的時域圖

03 適用于各類運輸貨物

除了運輸監測外，記錄儀的適配性同樣重要。智能箱式變壓器不僅包含變壓器，還包括環網柜、逆變器等設備，各組件的損壞標準和沖擊閾值不同，因此監測需求也有所差異。

宏集 ASPION G-Log記錄儀支持自定義參數設置，包括沖擊強度、持續時間、溫度、濕度等關鍵閾值。用戶可根據不同設備創建專屬配置文件，并一鍵寫入記錄儀，實現精準匹配，簡化配置流程，確保不同設備在運輸中的安全監測。

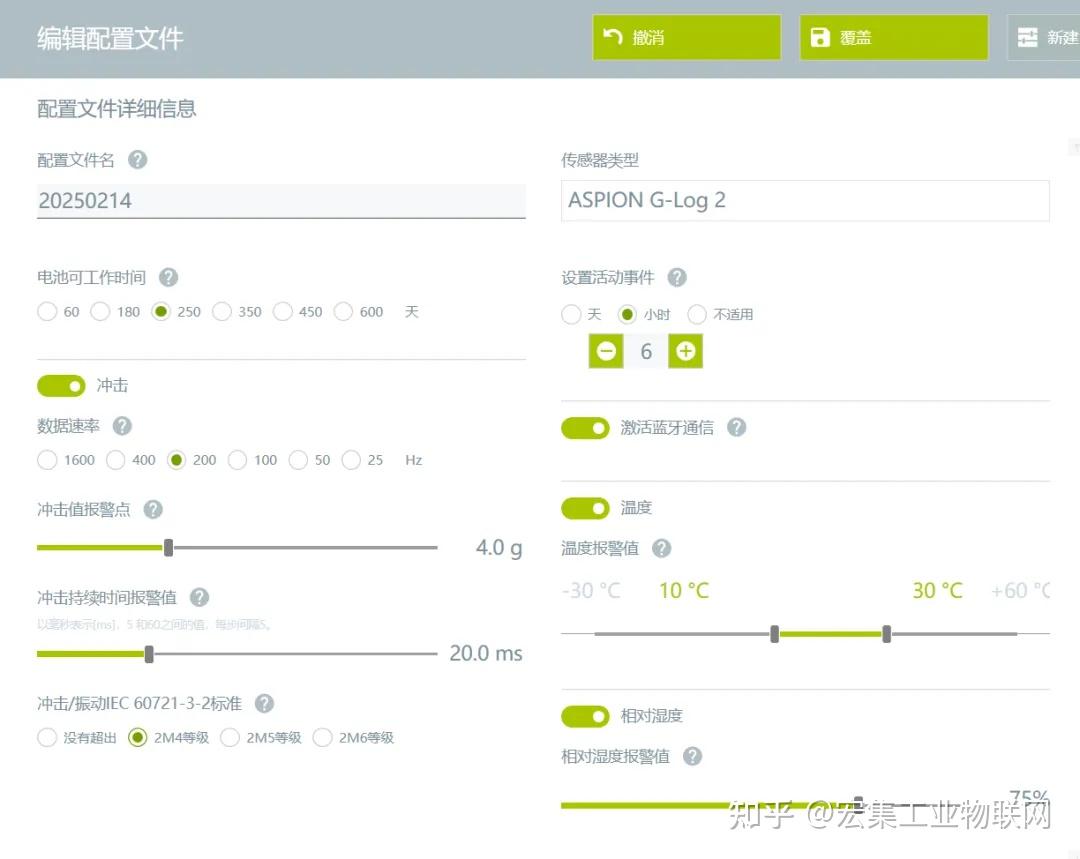

圖6 自由定義沖擊、溫度和濕度的監控閾值

案例總結

特變電工與伊戈?duì)栯姎庠趯?shí)際運輸中驗證了 宏集ASPION G-Log2 沖擊記錄儀的價值，實現了以下關鍵監測目標：

?精準記錄異常運輸事件——提供時間戳信息，便于鎖定問題發生的時間和地點，有助于責任追溯和索賠證明。

?定量評估沖擊損害——完整記錄沖擊數據，幫助技術團隊判斷是否造成設備故障。

?便捷數據分析 & 運輸報告——支持 PC 端軟件和移動應用，一鍵生成報告，直觀高效。

宏集ASPION G-Log2 以其高精度沖擊監測與智能化數據分析能力，為光伏變壓器等高價值設備的全球運輸提供了強有力的安全保障。
