概述
MAX40109 是一款低功耗、精密傳感器接口 SoC，包括高精度、可編程模擬前端 （AFE）、模數轉換器 （ADC）、校準存儲器和數字信號處理。它還包括一個數模轉換器 （DAC），帶有一個輸出緩沖器，以支持模擬電壓輸出和一個 4mA–20mA 電流環路。它專為應變片、壓力、力和溫度等傳感器應用而設計。

該傳感器 AFE 具有模擬和數字輸出。數字 1-Wire/I^2^C 接口對校準存儲器、前端可編程增益放大器 （PGA） 的增益以及驅動傳感器電橋的內部電流源進行編程。數字 I^2^C 接口也可用于檢索數字輸出數據并生成警報。

該MAX40109工作電壓范圍為 3V 至 36V，采用薄型四方扁平無引線 （TQFN） 封裝和晶圓級封裝 （WLP）。其額定工作溫度范圍為 -40°C 至 +125°C。
數據表：*附件：MAX40109用于壓力傳感器應用的精密信號調節AFE技術手冊.pdf

應用

• 壓力傳感器
• 應變片
• 力傳感器
• 溫度傳感器
• 惠斯通橋

特性

• 模擬前端，用于連接基于電阻橋的壓力傳感器
• 直接從電阻橋或外部熱敏電阻進行溫度測量
• 模擬零壓力偏移補償
• 具有 20 個增益選項的高精度 PGA 前端
• 模擬和數字輸出
• 數字 1-Wire、電力線通信 （PLC） 和 I2C 接口
• 具有三階多項式的校準存儲器，用于溫度和非線性補償
• 內部電磁干擾 （EMI） 抑制
• 電源電壓范圍：3V 至 36V
• 2mA （典型值）低電源電流
• 采用 TQFN 和 WLP 封裝

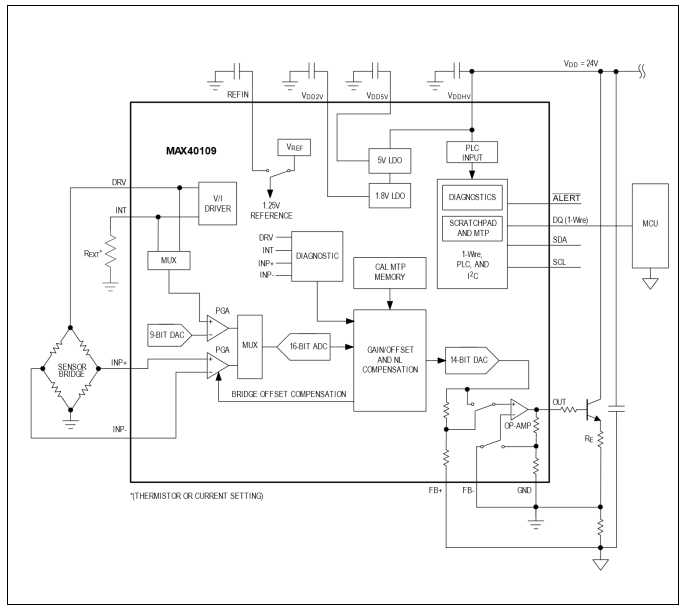

簡化框圖

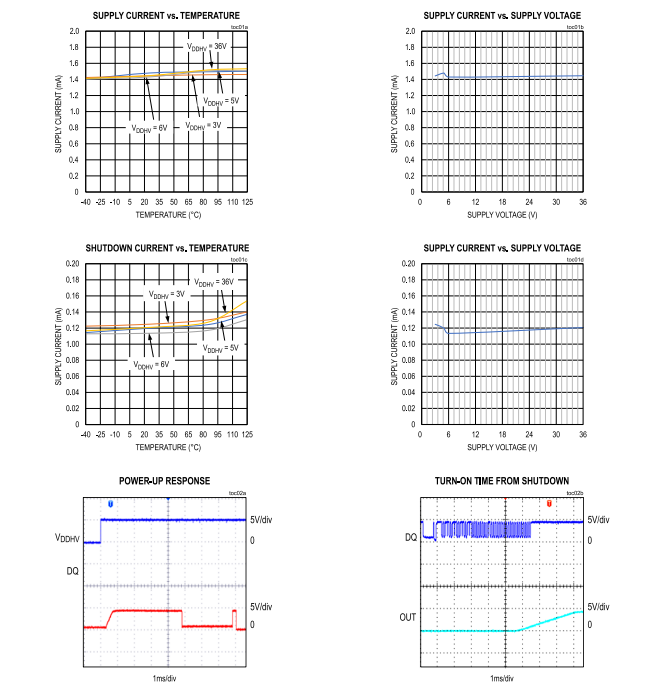

典型操作特性

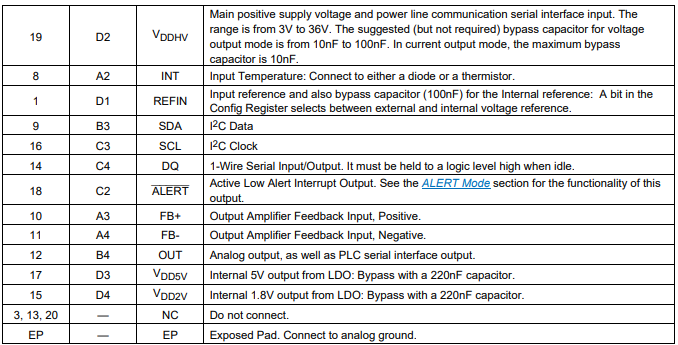

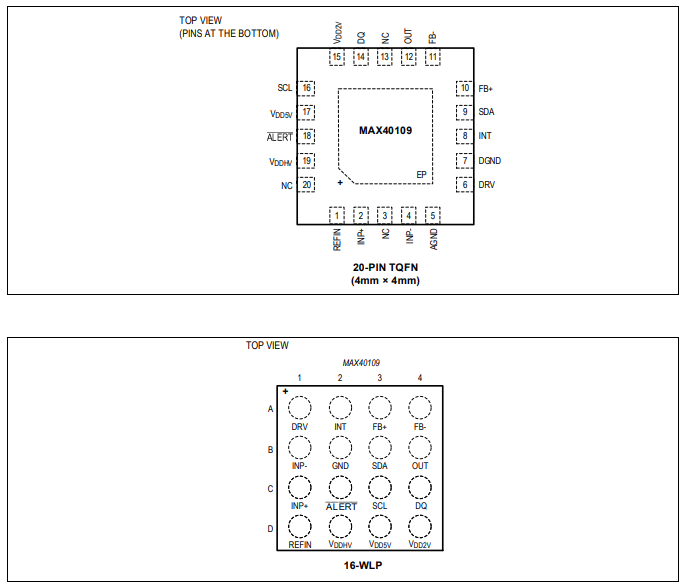

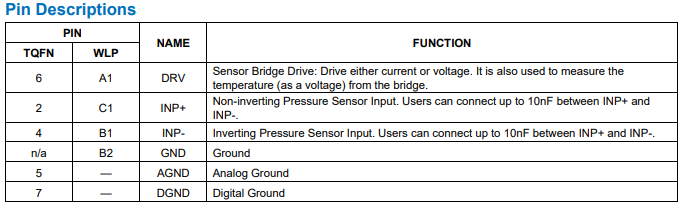

引腳配置描述

典型應用電路

具有4mA - 20mA輸出且通過DQ進行單線通信的模擬傳感器

電阻(R_E)可增強電路穩定性，其取值取決于晶體管。
