概述
ADL5335 是一款數字增益放大器 (DGA)，專門針對無線變送器應用而進行優化。差分輸入和單端輸出有助于在具有差分輸出的寬帶集成收發器和具有單端輸入的 RF 增益模塊及驅動放大器之間實現無平衡-不平衡轉換器的連接。

可通過 Analog Devices, Inc. 的標準串行外設接口 (SPI) 端口在最高 12.0 dB 的增益到最低 ?8.0 dB 的增益范圍內對增益進行編程，增益步長為 0.5 dB。ADL5335 還具備快攻功能，可通過應用單脈沖快速提高或降低增益。

使用基于溫度計的數字步進衰減器 (DSA) 可確保增益變化基本無干擾。ADL5335 封裝在 4 mm × 4 mm 16 引腳 LFCSP 中。提供基于完全填充的評估板和系統演示平臺 (SDP) 的控制軟件。
數據表：*附件：ADL5335 700MHz到4200MHz Tx DGA技術手冊.pdf

應用

• 無線變送器中的 RF 功率控制和校準

  特性

• 差分輸入到單端輸出轉換

• 寬的輸入頻率范圍：700 MHz 到 4200 MHz

• 最大增益：12.0 dB（典型值）

• 增益范圍 20 dB（典型值）

• 增益步長：0.5 dB（典型值）

• 基于溫度計的無干擾數字分級衰減器

• 具有可編程增益步長的快攻增益開關

• 匹配的 50 Ω 輸入和輸出

框圖

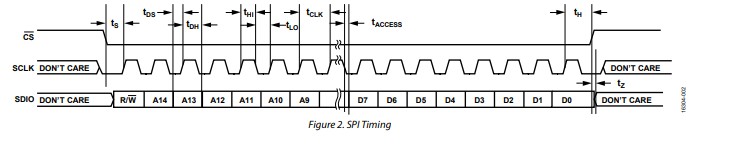

SPI時序圖

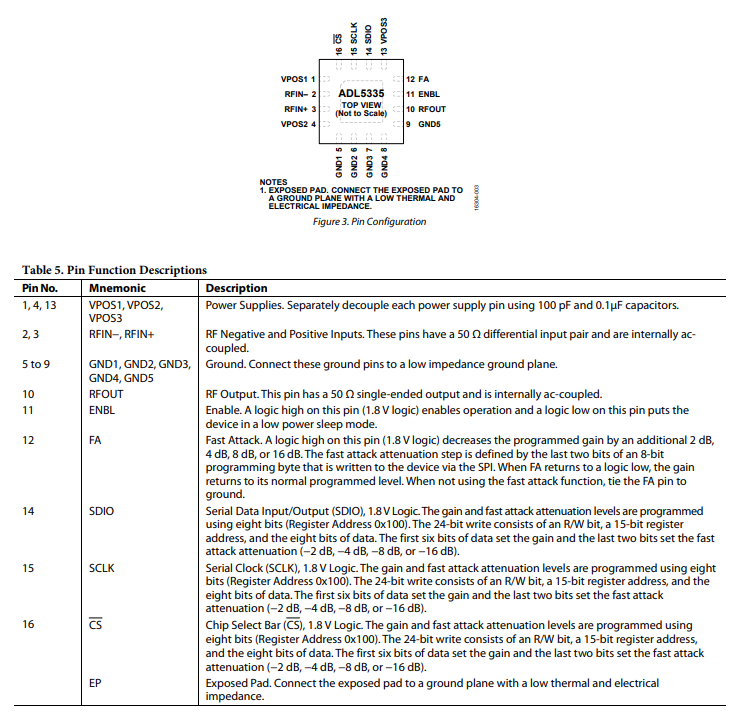

引腳配置描述

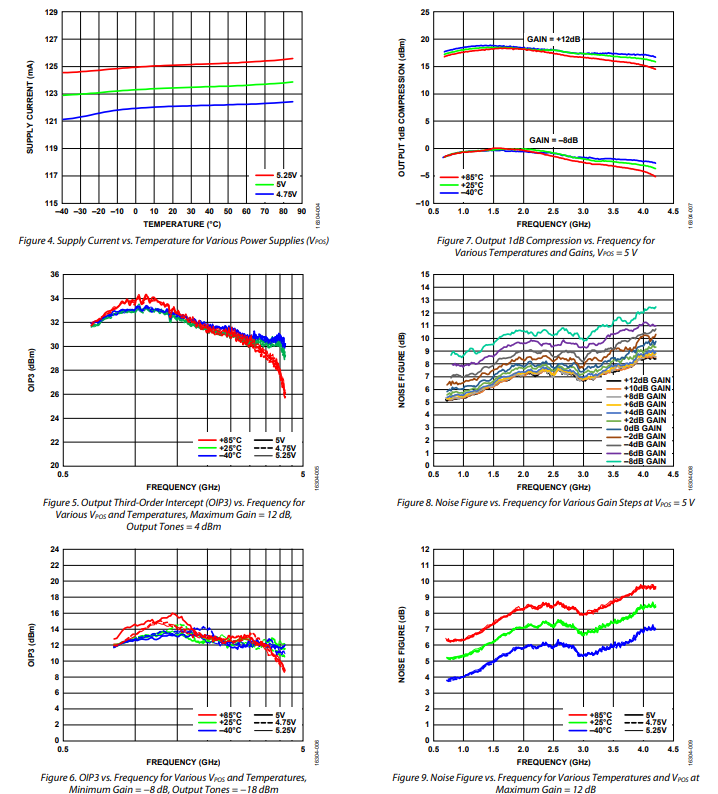

典型性能特征

應用信息

基本連接

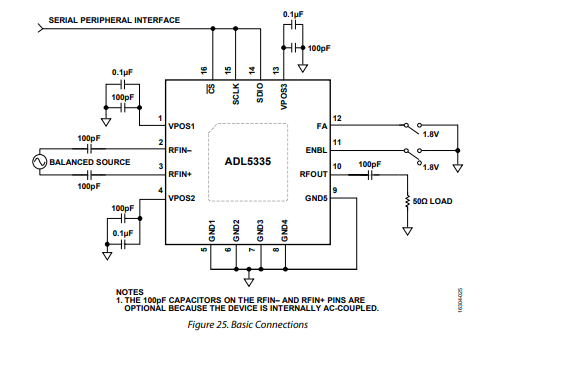

圖25展示了ADL5335的基本工作連接方式。在電源引腳（VPOS1、VPOS2和VPOS3 ）上施加5 V電壓。對每個電源引腳進行去耦，使用一個低電感的陶瓷電容，電容值為0.1 μF ，且盡可能靠近器件放置。平衡差分輸入采用100 Ω 外部電容進行解耦，輸出端的射頻引腳（SCLK、SDIO和(\overline{CS}) ）則采用50 Ω 負載進行解耦?？焖偎p（FA）引腳和使能（ENBL）引腳的工作電壓為1.8 V。要使能ADL5335，需將ENBL引腳拉高（1.8 V ）。將ENBL引腳拉低會使器件進入掉電模式，電流降至約3.7 mA。
。
