TLV674x 系列包括單通道 (TLV6741)、雙通道 (TLV6742) 和四通道 (TLV6744) 通用 CMOS 運算放大器，這些運算放大器提供 3.5nV/√Hz 的低噪聲系數和 10MHz 的高帶寬。TLV674x 系列器件憑借低噪聲和高帶寬特性，適用于要求在成本和性能之間達到良好平衡的各種高精度應用。此外，TLV674x 系列的輸入偏置電流支持具有高源阻抗的應用。

數據手冊：*附件：TLV6741 單路、5.5V、10MHz、低噪聲、運算放大器技術手冊.pdf

TLV674x 系列器件采用穩健耐用的設計，方便電路設計人員使用；這得益于該器件具有單位增益穩定性、集成的 RFI/EMI 抑制濾波器、在過驅條件下不會出現反相并且具有高靜電放電 (ESD) 保護功能 (2kV HBM)。另外，電阻式開環輸出阻抗使其易于在超高的容性負載下保持穩定。

該運算放大器系列經過優化，可在低電壓下運行，TLV6741 的工作電壓低至 2.25V (±1.125V)，TLV6742 和 TLV6744 的工作電壓可低至 1.7V (±0.85V)。所有器件的最高工作電壓均為 5.5V (±2.75V)，額定溫度范圍為 –40°C 至 125°C。

單通道 TLV6741 采用小尺寸的 SC70-5 封裝。雙通道 TLV6742 可采用多種封裝選項，其中包括 1.5mm × 2.0mm X2QFN 微型封裝。

特性
? 低寬帶噪聲：3.5nV/√Hz
? 增益帶寬：10MHz
? 低輸入偏置電流：±3pA
? 低失調電壓：0.15mV
? 低失調電壓漂移：±0.2μV/°C
? 軌到軌輸出
? 單位增益穩定
? 低 IQ：
– TLV6741：890μA/通道
– TLV6742/4：990μA/通道
? 寬電源電壓范圍：
– TLV6741：2.25V 至 5.5V
– TLV6742/4：1.7V 至 5.5V
? 強大的 EMIRR 性能：2.4GHz 時為 71dB

引腳功能和配置

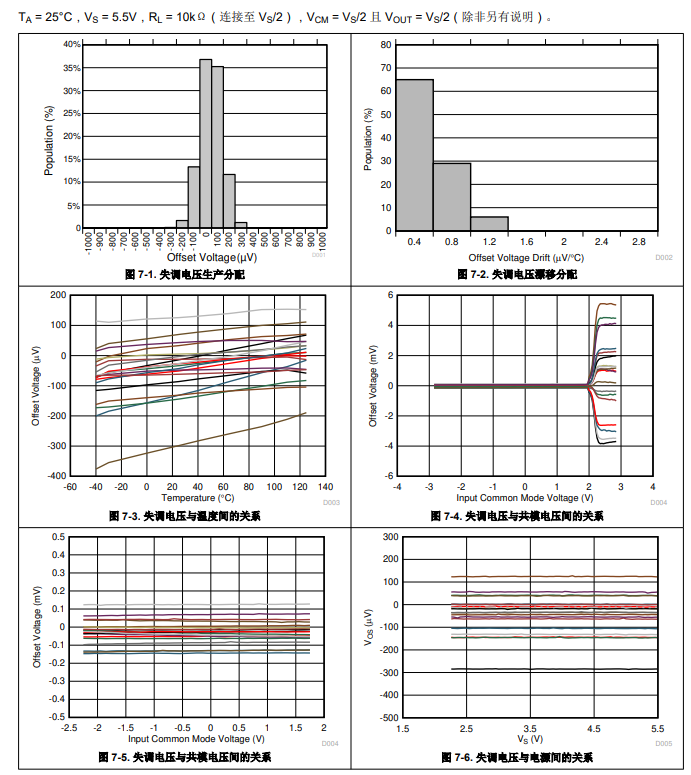

典型特性

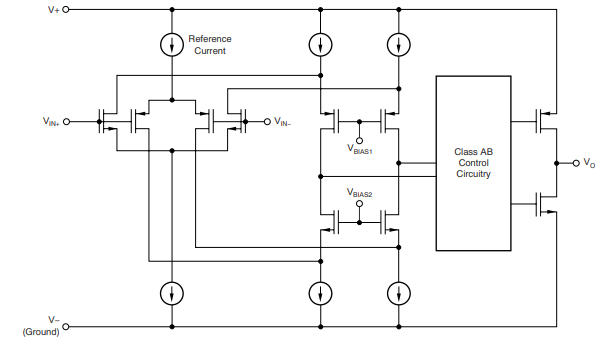

功能方框圖

應用
? 固態硬盤
? 可穿戴設備（非醫用）
? 專業音頻放大器（機架式）
? 跨阻放大器電路
? 測試和測量
? 電機驅動器
? 壓力變送器
? 實驗室和現場儀表
? 橋式放大器電路
? 游戲應用
