4月8日及10日，德思特《面向未來量子通信與大物理研究》線上研討會圓滿結束。感謝大家的觀看與支持！

在直播間收到一些觀眾的技術問題，我們匯總了熱點問題并請講師詳細解答，在此整理分享給大家，請查收！

DDS信號源：量子通信關鍵技術的新引擎——從原理到應用的全景解析

Q：DDS Core的基礎參數有哪些？如何進行編程？

DDS Core的基礎參數包括頻率、相位以及電壓幅值等。每個參數都對應特定命令，可直接在FPGA中寫入。此外，我們還提供復雜信號生成的示例程序，如有需要可聯系獲取。

Q：DDS信號源的頻率分辨率如何？輸出頻率范圍有多寬？

目前我們提供的DDS信號源最高頻率可達400M。同時我們也提供其他類型的AWG，其最高采樣率可達17G，正弦波帶寬約為10G。

Q：相位跳變模式和相位偏移模式有何不同？實際應用中應如何選擇？

相位跳變模式下，每次觸發時相位與上一次設置無關，會將上次相位清零并更新為最新相位；相位偏移模式則利用相位累加器建立相位關系，例如在IQ信號90度相位關系的控制中，相位偏移模式可實現精準控制，用戶可根據具體相位控制需求選擇合適模式。

Q：板卡通過什么接口發送什么指令？是否提供配套上位機程序？

板卡支持多種指令發送方式。我們提供Python、C++等語言接口的配套上位機程序，其中Python針對DDS模式的API命令最為完善，還提供可視化的旋鈕式上位機面板方便直接控制DDS信號源。

Q：DDS模式下，如何在切換點同時設置頻率、相位和幅值？

可通過命令序列實現，每個參數設置對應一行命令，在命令序列模塊中可單獨設置頻率、幅度、持續時間，也能設置頻率斜率、幅值斜率等參數，通過觸發操作有序組合輸出這些命令。

Q：AWG和DDS如何影響量子計算機的開發效率？

DDS信號源頻率、振幅和相位變化速度極快，延遲僅6.4納秒；AWG延遲至少2毫秒。AWG需計算機系統先計算波形并存儲到卡的緩存再加載，流程導致延遲高。DDS基于FPGA在硬件直接更改相位和頻率，憑借低延遲顯著提升計算效率，更適合高頻度復雜切換場景。

Q：改變DDS Core中的相位會對電壓產生怎樣的影響？

改變DDS Core中的相位會通過不同調制方式對光信號電壓產生影響，此外，頻率調整、施加不同電信號電壓幅值等方式也能實現對光信號電壓的調制。

從量子通信到物理探索：AWG技術的多維度應用與實踐

Q：任意波形發生器和任意函數發生器有什么區別？

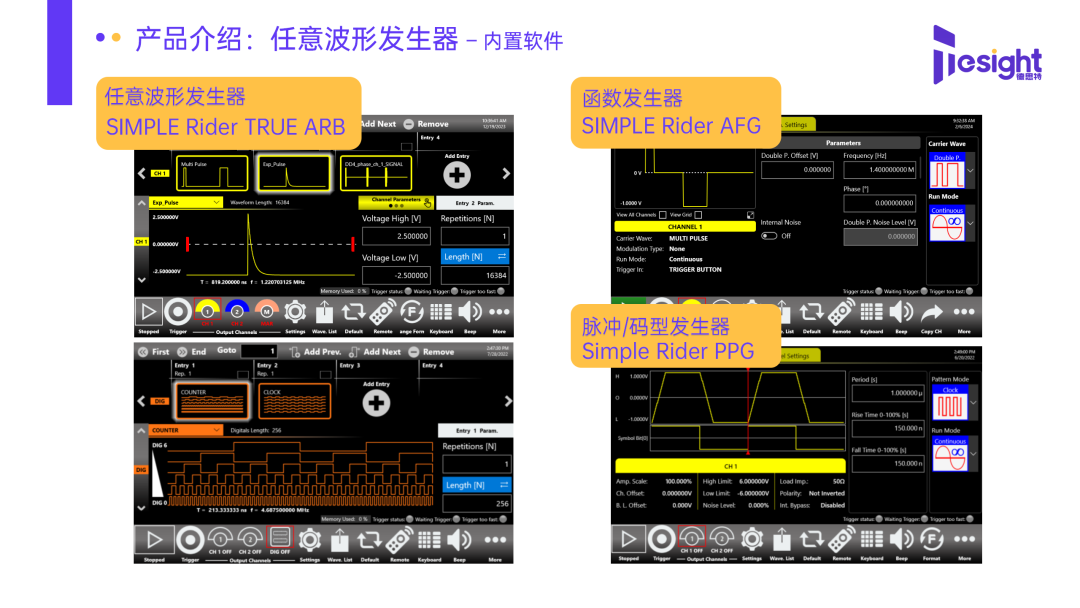

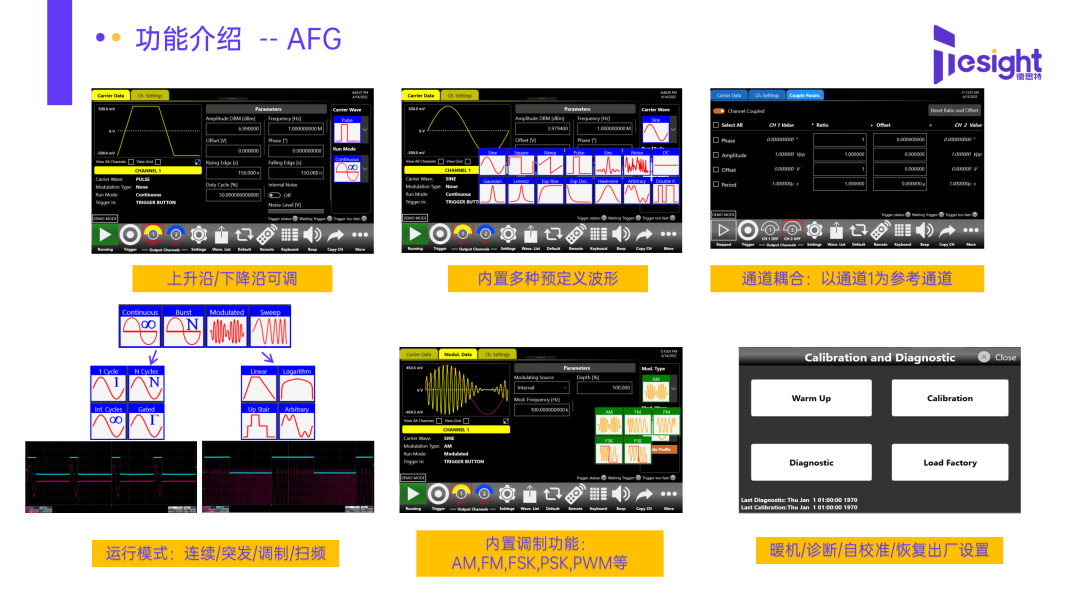

任意函數發生器基于DDS技術，能夠產生標準函數波形，例如標準正弦波、方波、脈沖以及各類調制信號。而任意波形發生器（AWG）是依據存儲的數字?jǐn)?shù)據創建波形，相比之下，AWG的靈活性更高，AFG則在使用上更為簡潔。我們的產品配備了兩種不同的上位機軟件，方便用戶直接使用AFG和AWG模式。

Q：使用AWG有哪些好處？

在實驗室環境，尤其是缺乏大型設備的情況下，AWG可通過信號仿真模擬復雜的信號環境，為后續算法和理論研究提供支持。其核心優勢在于靈活性高且精度出色，能夠滿足多樣化的科研與測試需求。

Q：脈沖發生器如何檢測通道偏移的情況？

我們的脈沖發生器支持多脈沖和高級脈沖序列模式，用戶可通過設置不同通道或不同脈沖之間的時序偏差，模擬并檢測設備的通道偏移情況。

Q：設備支持哪些調制方式？

我們的產品既支持幅度調制（AM）、頻率調制（FM）、相位調制（PM）等標量信號仿真，也能實現FSK（頻移鍵控）、PSK（相移鍵控）等復雜矢量信號的仿真。這些調制方式均可通過AWG內置軟件輕松設置。

Q：設備是否支持自定義波形的產生？如何實現？

支持。AWG的主要優勢之一就是能夠產生自定義波形。我們的軟件配備波形編輯器功能，用戶可編輯波形中每個樣本點的數據并導入設備輸出；此外，也可以通過MATLAB等工具仿真波形，將其保存為TXT或CSV格式文件，再導入AWG設備生成自定義波形，操作方式十分靈活。

Q：設備配備了哪些接口和模塊？

設備前后面板均設有接口。后面板支持網口、USB和GPIB接口；在數據交互方面，配備觸發輸入/輸出通道、時鐘輸入/輸出通道以及mark輸出接口。用戶可設置特定觸發條件，利用mark輸出信號與其他設備聯動，實現同步操作。

Q：設備最多可以支持多少個模擬通道和數字通道？

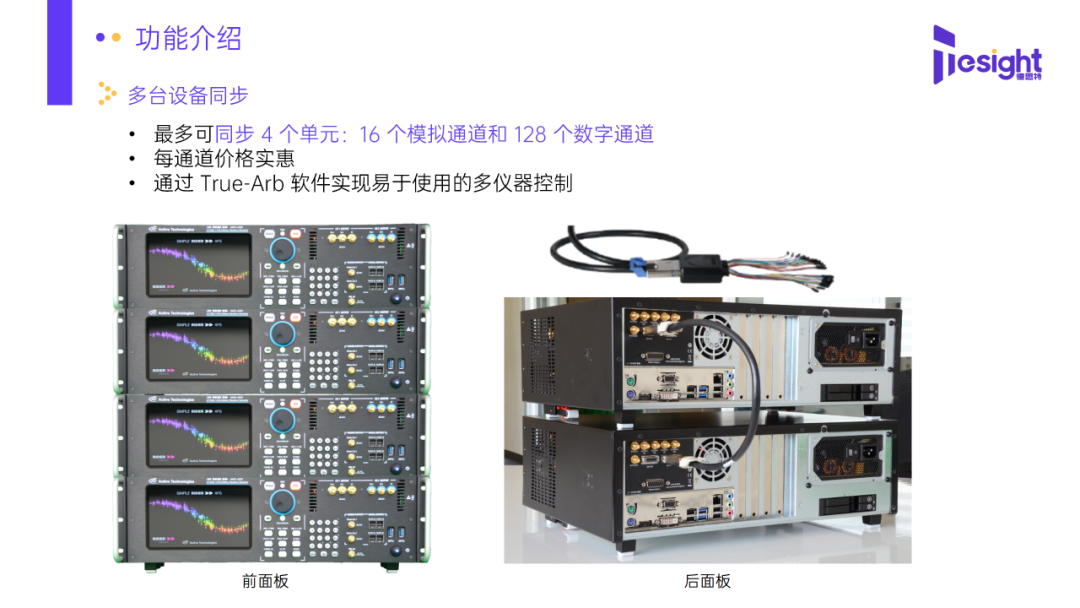

高端系列設備最多支持四臺設備同步，模擬通道輸出最多可達16路，數字信號最多支持128路輸出。以TS-AWG4000系列為例，單臺設備最高支持8個通道輸出，四臺同步時可實現32路模擬通道輸出。

Q：AWG技術未來的發展趨勢是怎樣的？

隨著應用場景復雜度提升以及對精度要求日益增高，AWG技術將朝著高精度、高采樣率、高分辨率方向發展。受限于當前內部架構，難以同時實現高采樣率與高分辨率，但我們正不斷探索突破。目前，我們的產品在17G采樣率下可達到14位分辨率，16位分辨率下采樣率可達12.32G，處于行業領先水平，未來還將持續向更高性能邁進。
