隨著社會經濟的飛速發展，電氣化程度不斷提高，用電負荷過大、線路短路等原

因?qū)е码姎饣馂?zāi)發生越來越頻繁，使得火災數量呈上升趨勢。

據公安部消防局5年的統計分析，電氣火災發生的場所中，住宅發生火災事故的 數量高居首位(占比51%),線路短路及線路老化是誘發事故的主要原因。

通過對5年電氣火災故事原因分析發現，主要有電線短路、過負荷用電、接觸不 良等幾種原因?qū)е率鹿拾l(fā)生。其中，電線短路占比最大(占比48%)。

線路短路時，短路電流在極短時間內能達到額定電流的十幾倍甚至幾十倍，使短路點瞬間熔化且火星四濺，極易引發火災事故。

由于電氣火災不能用水撲滅，而且夜間發生居多，嚴重威脅到人民的生命和財產安全，需要能夠持續不斷監測和保護用電線路的產品。 技術支持 安科瑞 程瑜 187 0211 2087

01

產品概述

安科瑞研發的ASCP系列電氣防火限流式保護器專為低壓配電線路設計，通過創新技術顯著提升電氣安全防護能力，適用于學校、醫院、商場、電動車充電站等高危用電場所??？梢杂行Э朔鹘y(tǒng)斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，當發生短路故障時，能以微秒級速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。

02

命名規則

01｜產品介紹和應用

01

功能特點

? 毫秒級短路保護?

實時監測線路電流，檢測到短路故障時，可在 ?150微秒內? 觸發快速限流保護，同步啟動聲光報警。

?可調式過載保護?

過載電流持續超過預設時間（?3-60秒可自定義?）后，自動啟動限流保護，并觸發聲光報警。

?雙重溫度保護機制?

?內部超溫保護?：器件溫度異常升高時，執行限流保護并報警；

?線纜溫度監測?：實時監測配電線路溫度，超閾值時報警，支持聯動限流保護（可配置）。

?電壓異常管理?

檢測到過壓/欠壓時，立即觸發聲光報警，限流保護功能可通過預設開關（靈活適配不同電網環境）。

?漏電安全防護?

實時監測線路漏電流，超設定值后啟動報警，支持自定義是否聯動限流保護。

?智能化遠程監控?

集成 ?RS485通信接口?，支持將實時數據（電流、電壓、溫度、故障狀態）上傳至后臺系統，實現遠程運維與集中管理。

02

外觀和尺寸

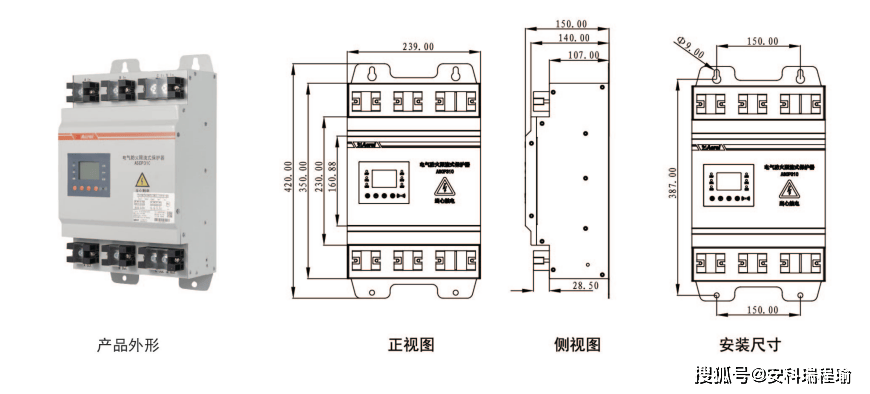

ASCP210電氣防火限流式保護器

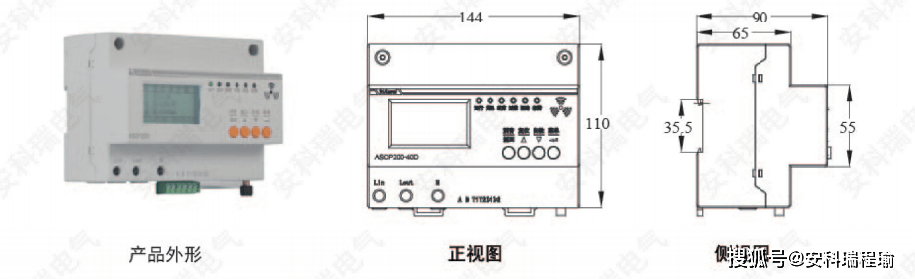

ASCP200-40D(32D)系列

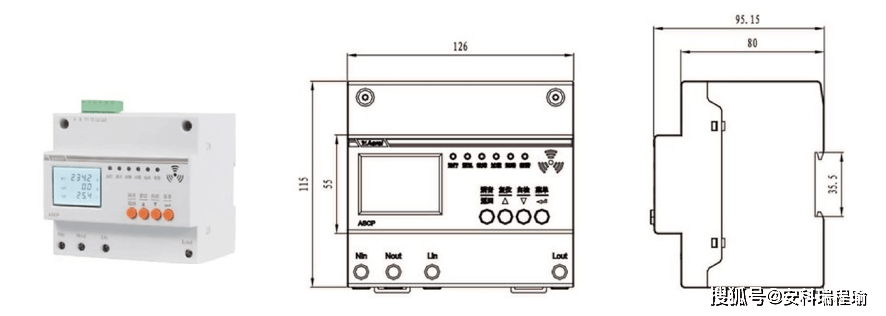

ASCP310系列

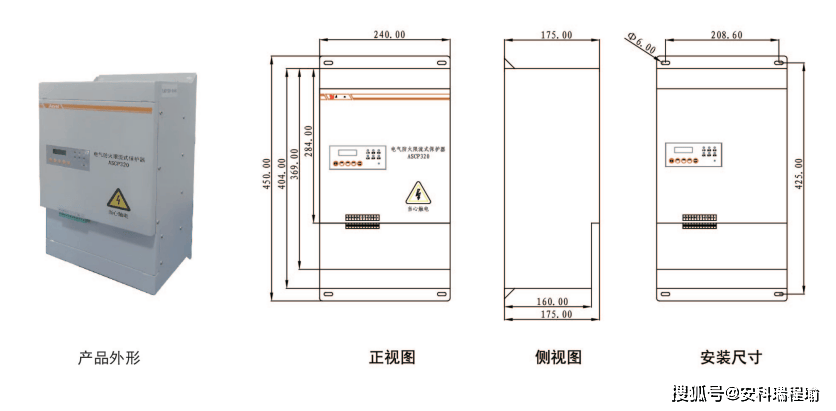

ASCP320系列

03

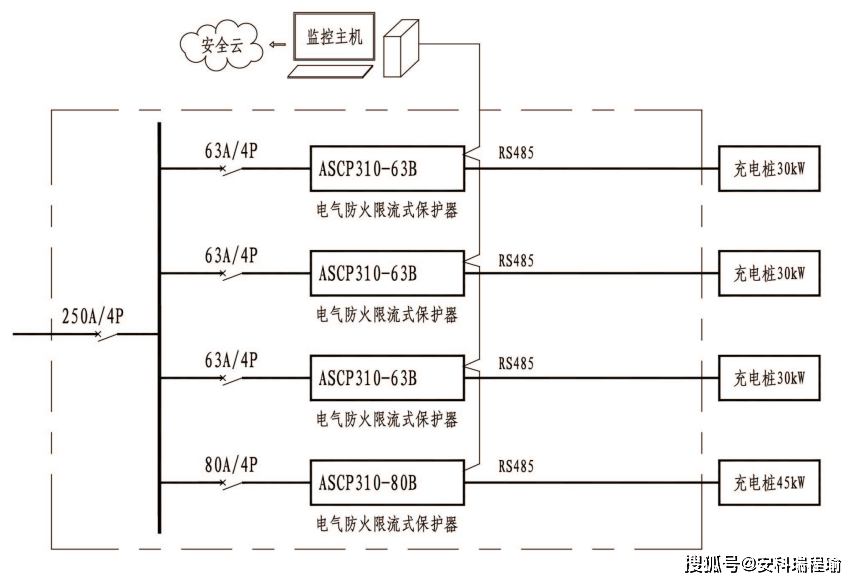

應用示意圖

04

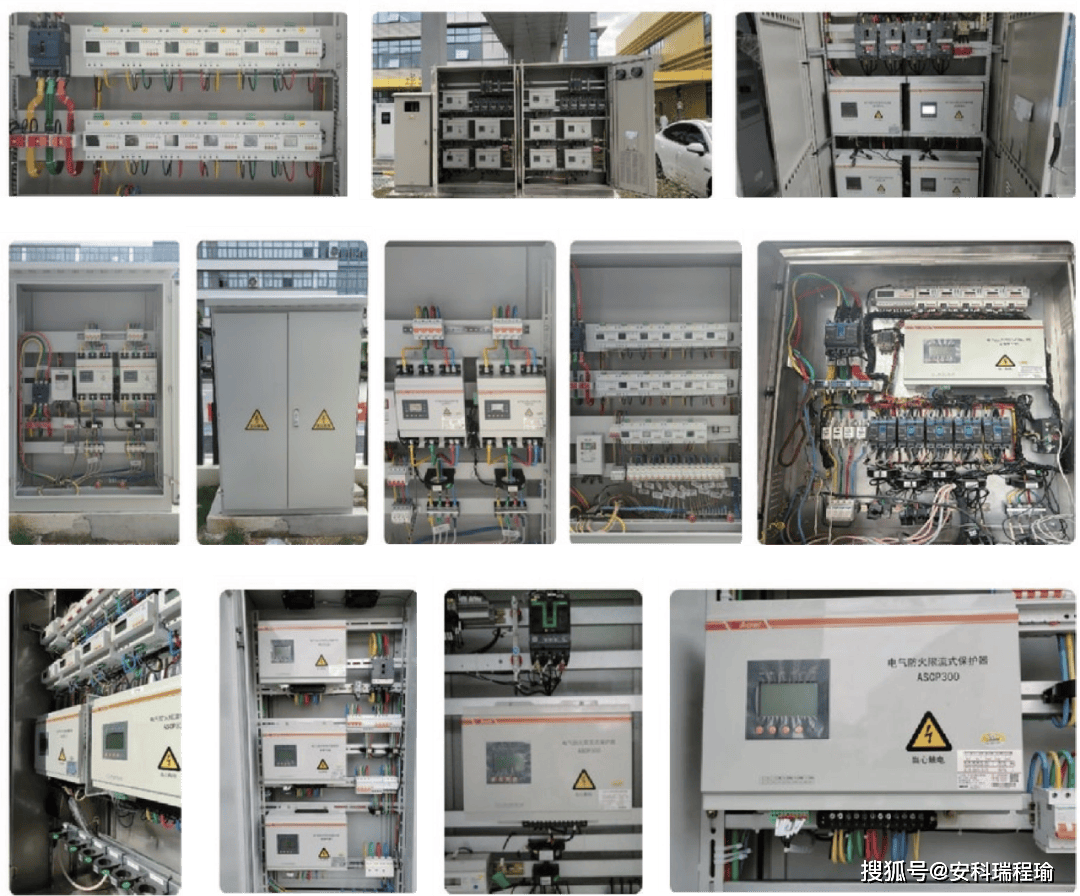

安裝實例

ASCP系列電氣防火限流式保護器目前已經在多個項目現場中安裝使用，以下是安裝實例：

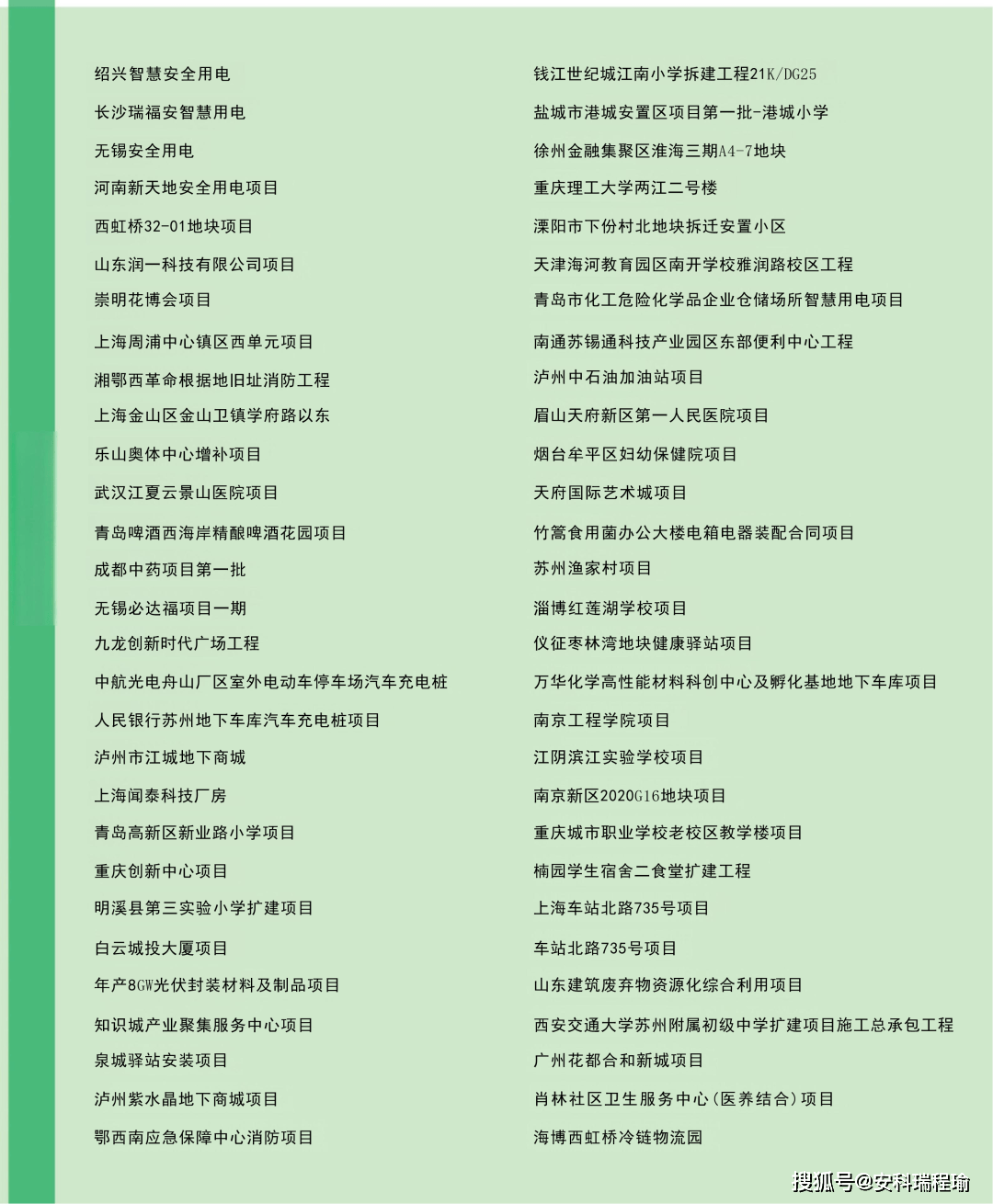

02｜典型案例清單

1

應用場景

可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、圖書館、檔案室、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租售式商場商鋪、批發市場、集貿市場、甲乙丙 類危險品庫房等各種用電場所末端干、支路的線路保護。
