ST推出的VB1940和VD1940影像傳感器，集成滾動快門和全局快門功能，具備510萬像素的RGB-NIR成像能力，專為車艙內監控和大視場（ FoV）應用設計。其創新的雙模式設計和高動態范圍（HDR）性能，為車艙內多合一解決方案（如駕駛員監控系統DMS和乘客監控系統OMS）提供了強大支持。

核心功能與技術亮點

VB1940和VD1940傳感器支持滾動快門和全局快門兩種模式，能夠在單顆感光元件上同時輸出RGB彩色圖像和全分辨率的近紅外（NIR）圖像。以下是其主要技術特點：

1. 滾動快門模式

通過MIPI CSI-2接口輸出單幀HDR彩色圖像，結合短曝光和長曝光實現高動態范圍。

支持將RGB NIR圖案轉換為標準RGGB格式，與汽車電子控制單元（ECU）完全兼容。

2. 全局快門模式

- RGB像素可將NIR圖像升級至全分辨率。

- 通過獨立展示NIR和RGB像素，實現創新的NIR信息處理。

3. 高性能成像

分辨率達2560 x 1984，每秒捕獲高達60幀。

HDR線性動態范圍高達100 dB，峰值量子效率為25%（940 nm）。

超低噪聲表現，確保圖像質量。

4. 靈活配置

支持I2C串行接口，提供可編程上下文，支持多達32個元素的靈活幀到幀配置。

汽車級安全與網絡安全

VB1940和VD1940傳感器符合ISO26262標準，支持ASIL-B安全級別，設計為SEOOC（安全元素脫離上下文）。此外，其內置網絡安全功能，確保數據傳輸?shù)陌踩浴?

汽車合規性

符合AEC-Q100 Grade 2標準，工作結溫范圍為-40°C至125°C。

網絡安全功能

提供全面的網絡安全保護，適應現代汽車對數據安全的高要求。

創新設計與接口支持

像素與光學設計

采用2.25 μm x 2.25 μm背照式像素（BSI），支持RGB/NIR 4x4模式。

圖像陣列尺寸為5.8毫米 x 4.5毫米，光學格式為1/2.5英寸。

接口與控制

配備四通道MIPI CSI-2接口，每通道速率高達1.5 Gbps。

提供6個可編程GPIO接口，用于LED輸出與傳感器積分周期同步。

支持PWM控制和快速模式I2C接口。

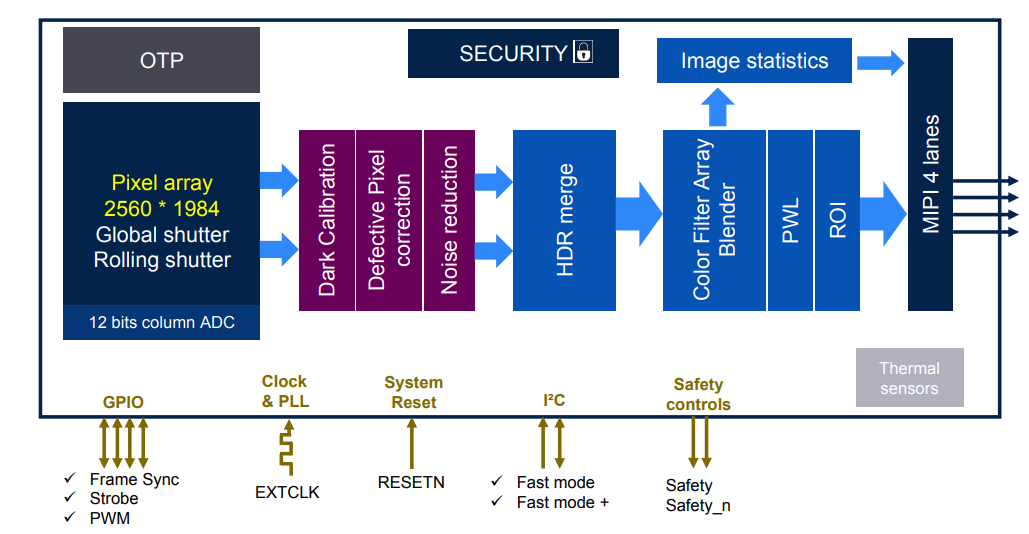

VB1940, VD1940 block diagram

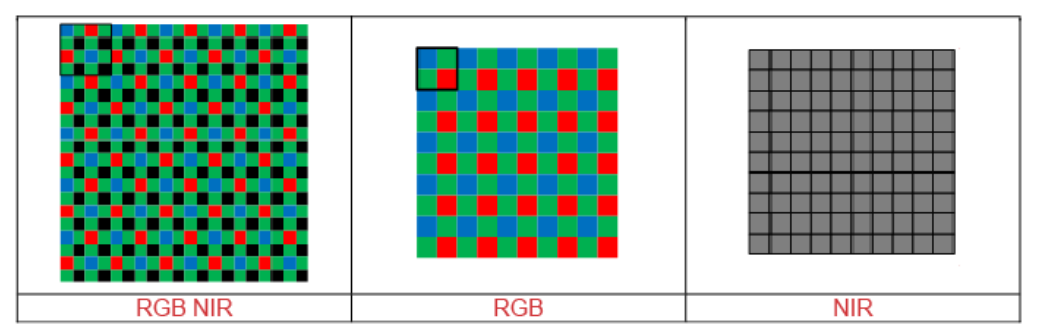

VB1940, VD1940 output formats

應用領域與市場前景

VB1940和VD1940影像傳感器專為車艙內監控設計，適用于駕駛員監控系統（DMS）、乘客監控系統（OMS）等多合一解決方案。其高性能、靈活性和安全性使其成為汽車行業的理想選擇。

通過集成RGB和NIR成像技術，這款傳感器不僅滿足了車艙內監控的多樣化需求，還為未來智能汽車的影像處理提供了強大的技術支持。
