本文聚焦IBIS（I/O Buffer Information Specification）模型中的Corner（Typ/Min/Max）參數處理，系統分析Corner的定義規則及其對信號完整性和電源完整性的影響。文章首先介紹了IBIS模型的歷史演進，隨后根據IBIS模型的基礎架構詳細討論Corner在不同模型組件中的應用，最后介紹了HobbSim中進行Corner掃描的操作方法。

歷史演進：從典型模型到多維工藝角

Corner指的是在不同的工藝、溫度、電壓條件下，IBIS模型中對應的參數表現。IBIS（Input/Output Buffer Information Specification）的Corner參數體系源于對芯片I/O行為建模標準化的需求，其發展歷程可概括為三個階段：

IBIS v1.0（1993）：

僅定義Typ（典型）角，基于標稱電壓、溫度和工藝參數。

使用ffff/ssss-SPICE模型會令結果過于悲觀，所以實際使用時基于典型工藝數據，電壓與溫度參數采用降額（Derating）修正方法，避免過度保守設計（Over-guardbanding）。

IBIS v2.0（1996）：

引入Min（慢/弱）和Max（快/強）角，允許直接使用非典型參數組合。

I-V/V-t表：明確定義Min=Slow（電流弱、邊沿慢），Max=Fast（電流強、邊沿快）。

獨立參數（如C_comp）：按數值大小處理（大值關聯Slow，小值關聯Fast）。

BIRD 140.2（2011）：

IBIS-AMI模型：在[Algorithmic Model] 中引入Typ/Slow/Fast三值參數格式，解決高速互連場景的模糊性。

IBIS模型基礎與Corner概念

Corner的定義與分類

IBIS中的Corner表示工藝、電壓和溫度（PVT）變化下的參數范圍。

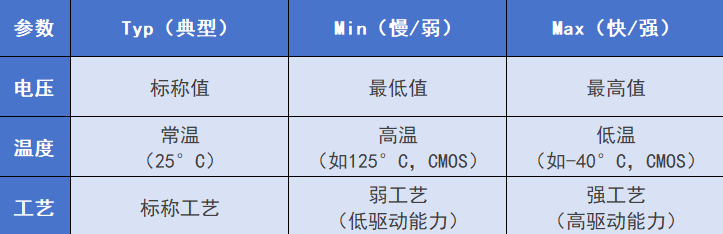

基礎工藝角（Typ/Min/Max）：

性能角（Slow/Fast）：

Slow：低電流驅動、慢轉換時間、最大封裝寄生參數（混合Min和Max參數）。

Fast：高電流驅動、快轉換時間、最小封裝寄生參數（混合Min和Max參數）。

特殊參數邏輯：

C_comp：電容的大小并不總是和制造工藝的變化相關聯。作為獨立的變量，會按數值大小定義Min（小值=Fast）和Max（大值=Slow）。

[Diff Pin] 內的tdelay_typ、tdelay_min、tdelay_max：這三個參數控制信號的時序延遲。它們定義了非反向引腳與反向引腳之間的延遲，分別是時序延遲時間的Typ、Min和Max值。

IBIS模型的核心結構

IBIS模型通過行為級描述（非SPICE網表）定義I/O緩沖器的電氣特性，其核心組件及其Corner處理方式如下：

[Model]組件：

功能：定義緩沖器的I-V曲線（Pullup/Pulldown）、V-T波形、C_comp等關鍵參數。

Corner處理：I-V/V-T表需包含Typ/Min/Max三列數據，并保證單調性（Min電流 ≤ Typ電流 ≤ Max電流）。

C_comp參數：獨立變量，Min表示最小電容值，Max表示最大電容值。

[Package]組件：

功能：定義封裝寄生參數（RLC）。

Corner處理：默認使用R/L/C的Typ/Min/Max值表示參數范圍。

此外，LEVEL 3質量要求(IBIS Quality Specification Version 3.0定義)每個信號引腳需定義獨立的RLC值需滿足阻抗和延遲約束：

[External Model/Circuit]組件：

功能：支持SPICE子電路或Touchstone模型等模型擴展。

Corner處理：EDA工具根據用戶定義選擇，Slow與Min（慢/弱）對齊，F(xiàn)ast與Max（快/強）對齊。

HobbSim對IBIS Corner批量掃描的支持與優勢

隨著現代高速電路設計復雜度提升，對IBIS模型Corner（Typ/Min/Max）的全面驗證需求日益迫切。HobbSim作為一款先進的信號完整性分析工具，內置了IBISCHK 7.0解析引擎，支持更先進的IBIS Model解析與使用，使您的驗證更加高效。

Corner批量掃描的優勢：

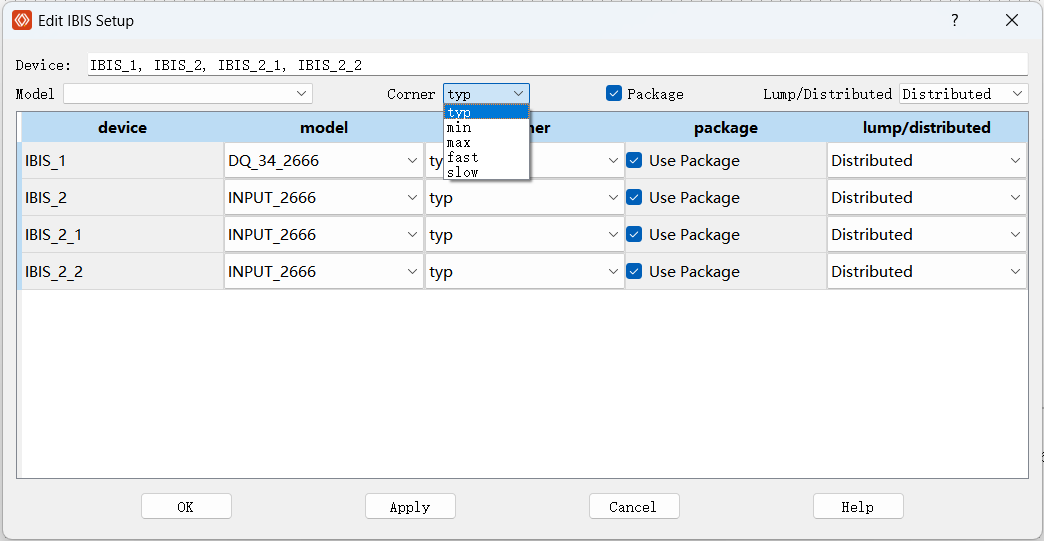

在HobbSim中，支持一鍵掃描所有Corner并自動生成報告，避免人工逐個驗證的遺漏風險。例如，可通過一次設置，同時檢查高速接口在Fast工藝和Slow工藝下的信號裕量。

可視化對比與靈活調試：

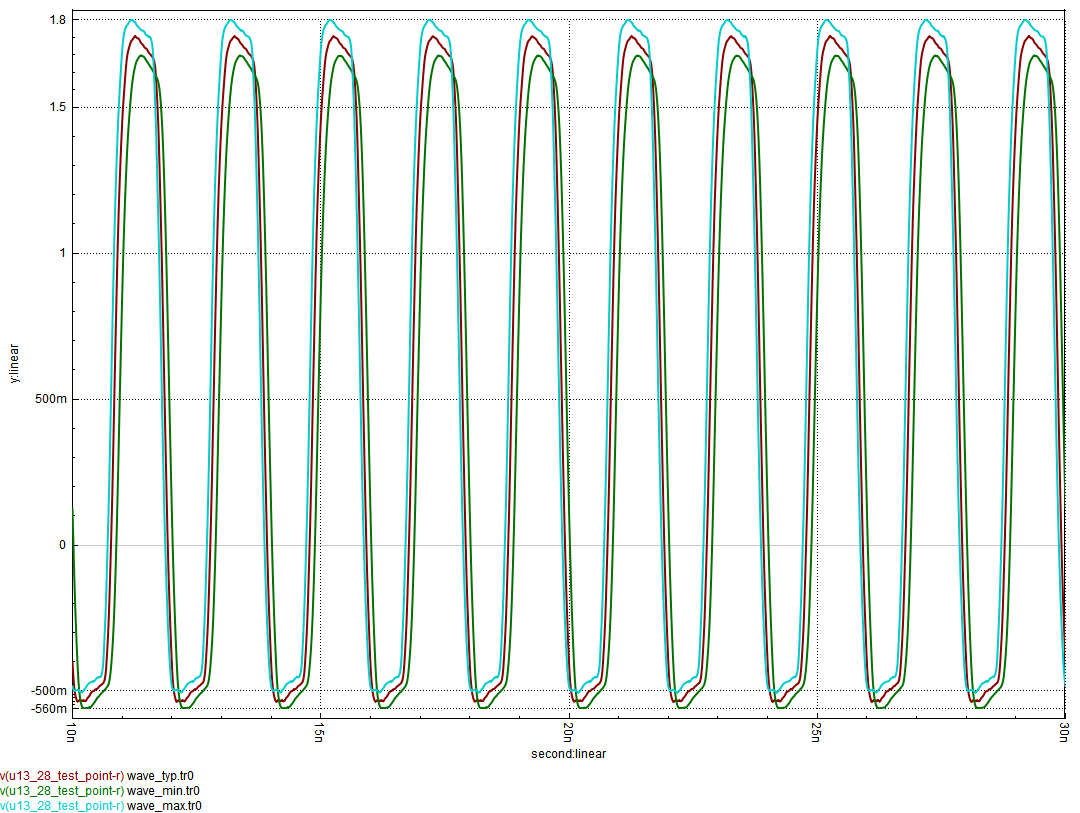

提供波形疊加功能，輔助定位時序瓶頸，可快速驗證模型相關性。

在報告中，HobbSim可以將Corner掃描的結果疊加顯示，支持靈活修改部分拓撲并再次更新到報告中，快速完成驗證→修改→再驗證的流程。
