一、行業背景

智能制造是當前工業發展的趨勢，智能工廠通過集成各種自動化設備和信息技術，實現生產過程的智能化、自動化和高效化。在某智能工廠中，存在大量采用ModbusTCP協議的設備，如智能傳感器、變頻器等，而工廠的主控制系統采用的是羅克韋爾（Rockwell）的EtherNet/IP協議PLC。為了實現設備之間的互聯互通，提高生產效率和管理水平，該工廠采用了捷米特EtherNetIP轉MODBUS TCP協議轉換網關以此解決協議通訊。

二、設備選型

·PLC品牌及型號：羅克韋爾（Rockwell）Logix5000系列

網關型號：捷米特EtherNetIP轉MODBUS TCP協議轉換網關。

·ModbusTCP從站設備：

o智能傳感器品牌及型號：霍尼韋爾（Honeywell）DST3

o變頻器品牌及型號：施耐德（Schneider）ATV340

三、實施過程

1.硬件連接

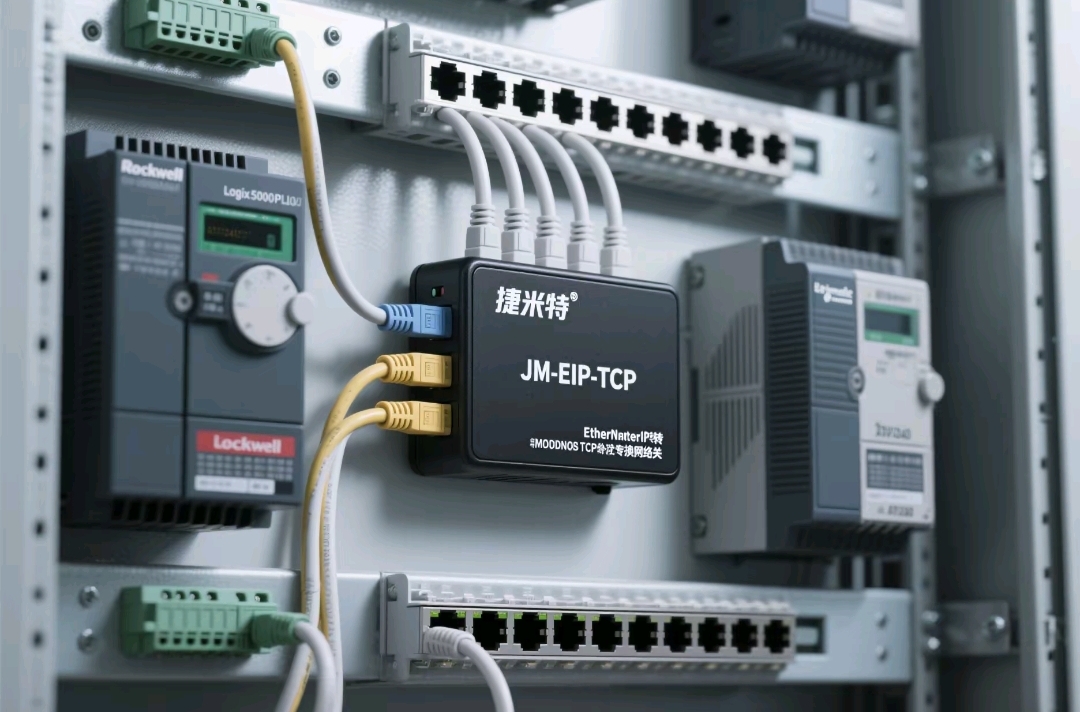

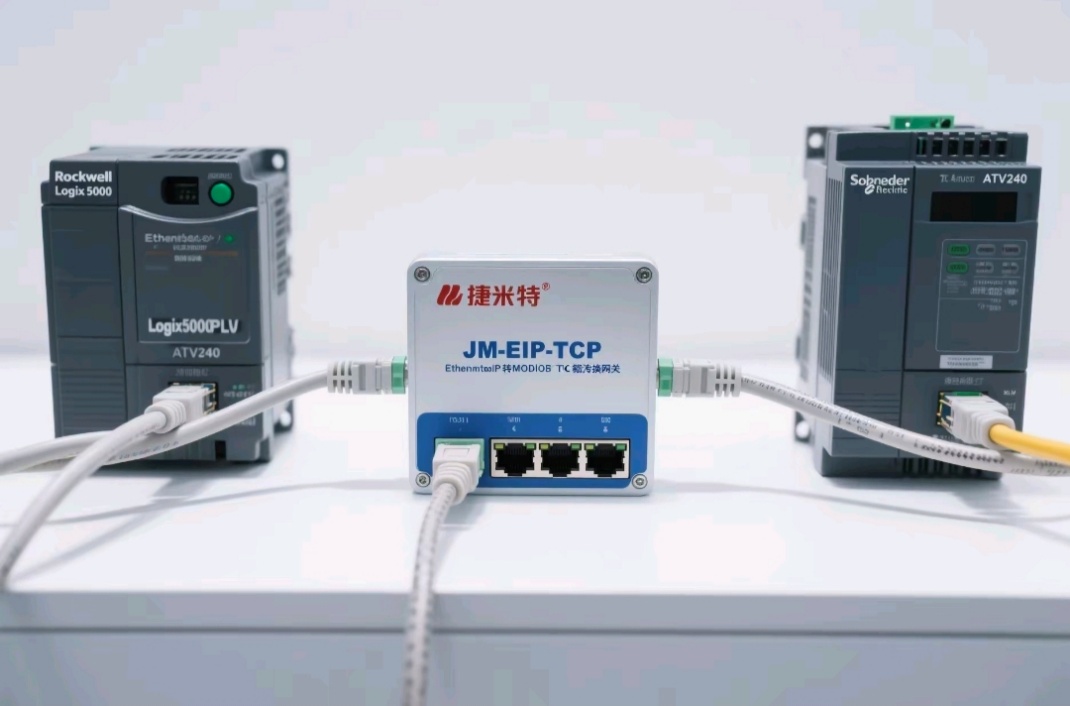

·將捷米特JM-EIP-TCP網關通過以太網接口連接到羅克韋爾PLC的EtherNet/IP網絡。

·將霍尼韋爾智能傳感器和施耐德變頻器通過以太網接口連接到網關的ModbusTCP端口。

·確保所有設備的電源連接正確，并按照網關的安裝指南進行安裝。

2.網關配置

·使用捷米特提供的配置軟件，通過以太網CFG配置口將網關與計算機相連。

·在配置軟件中設置網關的IP地址，確保其與PLC網絡在同一子網內。

·配置網關的ModbusTCP主站功能，設置從站設備的IP地址、端口號、站號等參數。

·生成配置文件并下載到網關中，完成網關的配置。

3.PLC配置

·在羅克韋爾Studio5000編程軟件中，新建工程并選擇Logix5000系列PLC。

·導入網關的EDS文件，配置網關設備的IP地址和通信字節長度。

·編寫PLC程序，實現對ModbusTCP從站設備的讀寫操作，如讀取智能傳感器的測量數據、設置變頻器的運行頻率。

·將配置好的PLC程序下載到PLC控制器中。

4.系統調試

·啟動PLC程序，通過網關與ModbusTCP從站設備進行通信測試。

·檢查PLC是否能夠正確讀取智能傳感器和變頻器的數據，并能夠向設備發送控制指令。

·調整網關和PLC的配置參數，優化通信性能，確保系統的穩定運行。

四、應用效果

通過捷米特MODBUS轉EtherNetIP智能網關，智能工廠成功實現了ModbusTCP設備與EtherNet/IPPLC的無縫連接。生產過程中的設備數據能夠?qū)崟r(shí)傳輸?shù)絇LC控制系統，提高了生產效率和質量控制水平。同時，該網關的高兼容性和穩定性，確保了系統的長期可靠運行，為企業的智能化生產提供了有力支持。

這兩個案例展示了捷米特JM-EIP-TCP網關在新能源汽車制造和智能工廠中的應用，通過協議轉換實現了不同設備之間的互聯互通，提高了生產效率和管理水平。

具體內容配置過程及其他相關咨詢可聯系楊工。
