本文的關鍵要點

1. 越來越多的家用電器使用語音播放作為用戶界面。

2. 對于耗電量大的設備，需要考慮引入低功耗的控制方式和高效的供電系統。對于電池供電系統，可以利用微控制器的待機模式節省電力。

3. 盡量減少微控制器的外置元器件數量，可以降低材料成本和制造成本。

4. 評估開發環境時，不僅要看集成開發環境和評估板，還要確認是否有易于使用的實用工具。

ROHM提供融入自有低功耗技術優勢的豐富的低功耗微控制器產品。通過供應微控制器產品，為從事電池供電的小型設備、家用電器、工業設備、社會基礎設施、車載設備等各種系統開發的微控制器用戶提供支持。本文以回答希望使用微控制器的開發人員問題的形式，為微控制器引入和微控制器設計提供有用的信息。此外，ROHM還發布了一系列的“微控制器小知識”視頻，從中可以學習微控制器的基礎知識，微控制器初學者也可以參考這些視頻。

想進軍廚房電器市場，然而…

前幾天，某設備制造商向我咨詢引入微控制器的相關事宜，我們暫且稱他為“A先生”。

A先生所在的公司是一家為食品工廠等提供商用烹飪和廚房系統的制造商，正在考慮進入普通消費者使用的廚電市場。公司內部成立了一個負責規劃和開發通過微控制器控制的廚房電器的團隊，A先生的任務是研究設備中配備的微控制器，并設計和安裝微控制器軟件。

雖然A先生在處理商用系統中配備的工業級處理器方面有豐富的經驗，但幾乎沒有使用過安裝在家用電器中的小型微控制器，周圍也沒有具有微控制器設計經驗的前輩或同事。A先生咨詢的問題是“在家用電器開發中，應該從哪些方面對微控制器進行評估和選擇?”

家用電器開發的四大課題

近年來，人們對家用電器提出了很多要求，其中 “舒適的用戶界面”和“節能省電”是對大多數產品的共同要求。同時，家用電器開發迫切需要“降低材料成本和制造成本”。此外，“改善開發環境”以減輕微控制器設計的復雜性和工作量也很重要。

本文中我們以家用電器中的家用面包機開發為例，介紹家用電器開發的四大課題以及評估和選擇相應微控制器時的要點。

廚房電器由微控制器控制

首先，我們介紹一下家用面包機。家用面包機是一種利用面粉和黃油等原料自動制作面包的機器，其結構與圖1中所示的結構類似。殼體上裝有溫度傳感器、發熱管和電機，內部安裝容納面包原料的內膽。

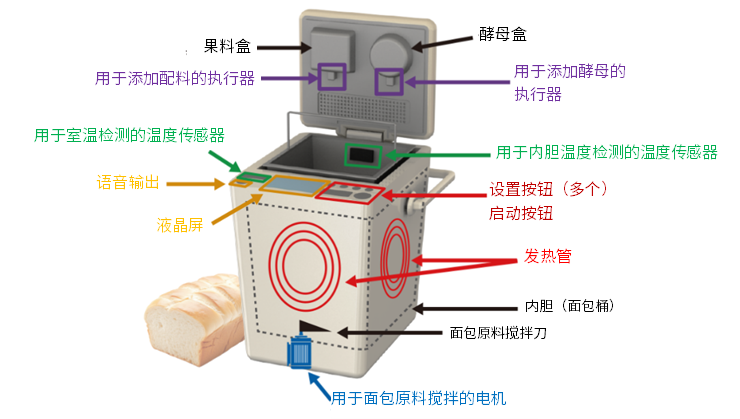

圖1家用面包機的結構

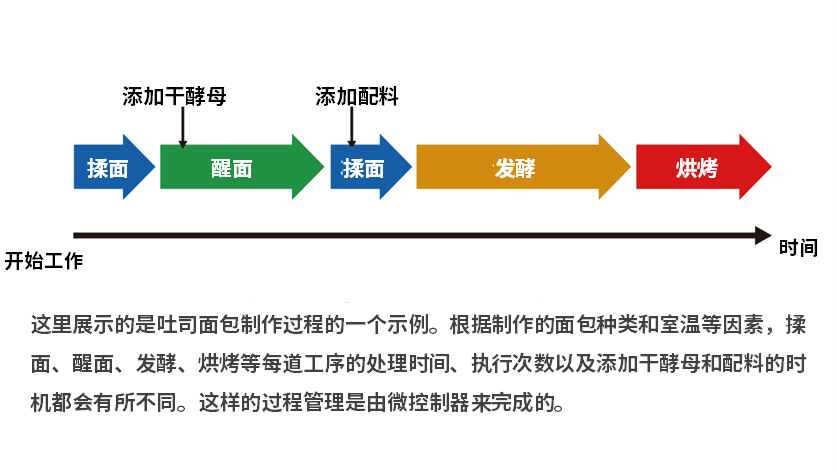

家用面包機對內膽中的面包原料執行“揉面”、“醒面”、“發酵”和“烘烤”四道工序。根據制作的面包種類(吐司面包、快速面包、法式面包、全麥面包等)、烤色和室溫等因素，每道工序的處理時間、執行次數以及添加干酵母和配料的時機都會有所不同。圖2舉例說明了家用面包機的工作過程。

除了管理工作過程外，微控制器還執行通過傳感器進行溫度測量、內膽的溫度控制、用于面包原料攪拌的電機控制以及用戶界面處理等任務。表1為家用面包機的需求規格示例。

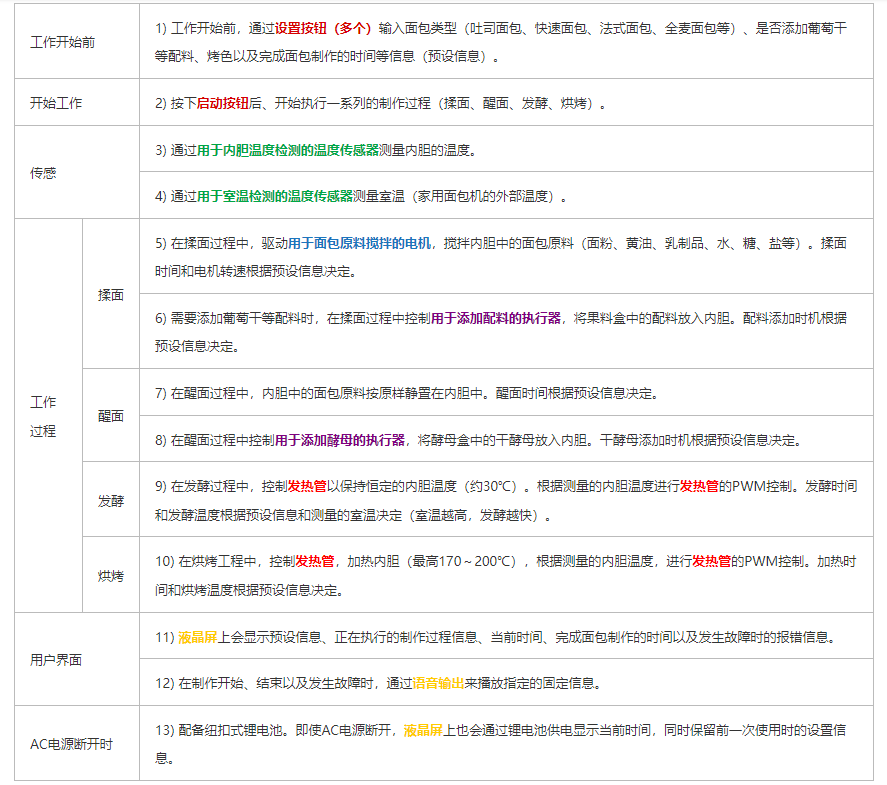

表1家用面包機的需求規格

制作過程的處理時間、揉面過程的攪拌控制以及發酵和烘烤過程的加熱控制等方面，都凝聚了各制造商的技術訣竅。例如，有些產品配備了直接測量面團溫度的傳感器，有些則配備了高功率IH加熱器（感應加熱線圈）。

引入微控制器時的注意事項

下文將介紹評估和選擇微控制器時需要考慮的事項。

1) 用戶界面問題——語音向?qū)ё層脩舾p松

許多家用電器都配備輸入按鈕和顯示設備狀態的LED指示燈，有些還配備液晶屏，通過文字和圖形提供更豐富的信息。

本文示例的家用面包機配備有多個按鈕和一個液晶屏。按鈕連接到微控制器的GPIO(通用輸入輸出)端口以判斷開/關狀態。液晶屏通過連接到微控制器內置的LCD驅動器進行控制。

如今，越來越多的產品采用屏幕顯示和語音播放相結合的方式來引導用戶。對于老年用戶來說，“顯示屏文字太小看不清”或者“下一步操作不夠直觀易懂”等情況時有發生。在這種情況下，語音向?qū)Чδ芫湍馨l(fā)揮有效作用。

使用微控制器進行語音播放時，通常使用中間件進行音頻解碼。通過CPU對壓縮的音頻數據進行解碼，并通過D-A轉換器或PWM生成音頻信號，輸出到外部放大器或揚聲器。有些微控制器內置音頻解碼電路，這類微控制器可在不消耗CPU資源的情況下進行語音播放。

2) 節能省電問題——系統級和部件級的雙重省電設計

使用熱交換的空調設備、大功率的廚房電器、洗烘一體機、電熨斗等家用電器中，有些設備的功耗超過1000W。開發此類設備時，低功耗設計至關重要。

家用面包機也是大功率的廚房電器之一，加熱器連續運行的烘烤過程大約需消耗350～700W的電力。因此，在系統設計階段，需要考慮降低加熱器控制方式和電機控制方式的功耗，并提高供電系統的效率。

此外，低功耗設計對于電池供電的設備也很重要。為了延長連續使用時間，需要降低微控制器和其他元器件的功耗。有些廚房電器(如家用面包機)從UX(user experience;用戶體驗)設計的角度出發，即使從插座上拔掉電源線，也能通過內置電池繼續維持液晶屏的顯示并保留之前的設置信息。在這種情況下，也需要像電池供電設備一樣注重省電設計。

要降低微控制器本身的功耗，可以利用微控制器的電源管理功能。很多微控制器都有多種待機模式，通過讓微控制器以“工作→待機→工作→待機”的方式間歇性地工作，增加待機時間以降低功耗。表2為微控制器待機模式的示例。

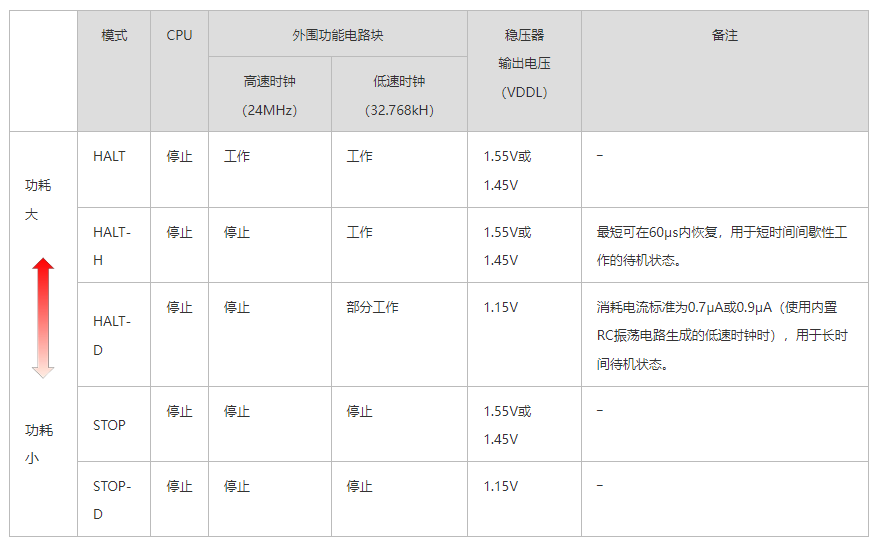

表2微控制器待機模式示例(使用ROHM的ML62Q2700時)

注：所有模式下，RAM和SFR(特殊功能寄存器)的數據均被保留。

可以控制每個外圍功能電路塊的時鐘門控和復位。

3) 材料和制造成本問題——減少外置元器件，降低成本

與工業設備等相比，家用電器的市場競爭更為激烈，價格往往設定得較低。因此，迫切需要降低材料成本和制造成本。

根據一次處理數據的位寬，微控制器可分為8位、16位、32位三類。位數越大，運算能力越強，但芯片價格也越高。因此，家用電器中通常使用8位或16位的低價微控制器。

另外，微控制器配備多種外圍功能，如果所用微控制器的外圍功能符合開發目標的要求(功能和性能上無多余或不足)，就可以減少外置元器件的數量，降低元器件成本。元器件數量減少，通常電路板面積也會變小，從而降低電路板成本。但需要注意的是，微控制器內置的外圍功能在性能、精度和分辨率方面可能不如外置元器件。圖3為家用電器中使用的外圍功能示例。

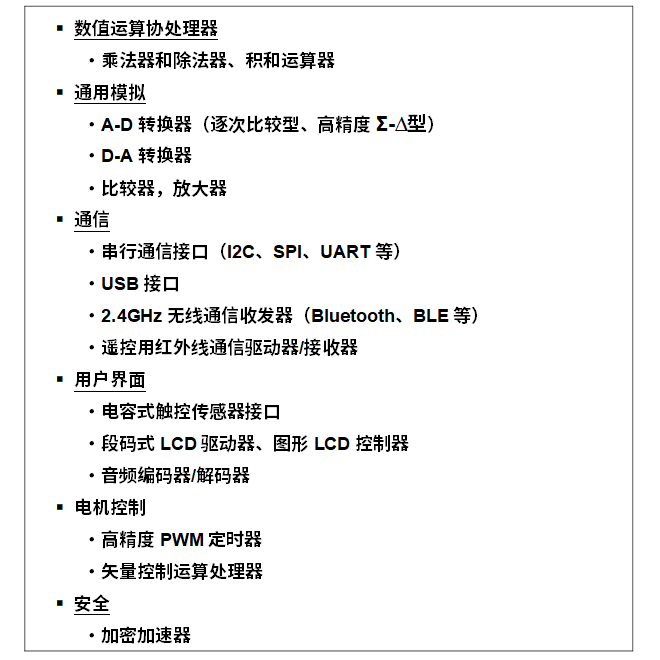

圖3 家用電器中使用的微控制器外圍功能

其他外置元器件中需要考慮的是時鐘產生問題。使用外置的晶振或振蕩器會增加元器件成本，但能提高時鐘質量;而使用微控制器內置的振蕩電路可以降低元器件成本，但時鐘質量會下降。

ROHM的16位微控制器可以在內部進行時鐘校正，并且校正后的時鐘頻率誤差可控制在±1.5%以內。對于需要時鐘功能、精確測量時間以及頻率精度要求較高的系統，需要使用外置晶體振蕩器，否則可以考慮使用微控制器內置的振蕩電路。

以家用面包機為例，微控制器與外圍元器件的連接如圖4所示。這里使用的是ROHM的16位微控制器ML62Q2700。ROHM的16位微控制器不僅用于電飯煲、微波爐、咖啡機等廚房電器，還用于冰箱、洗衣機、吸塵器、空調和LED照明等設備。

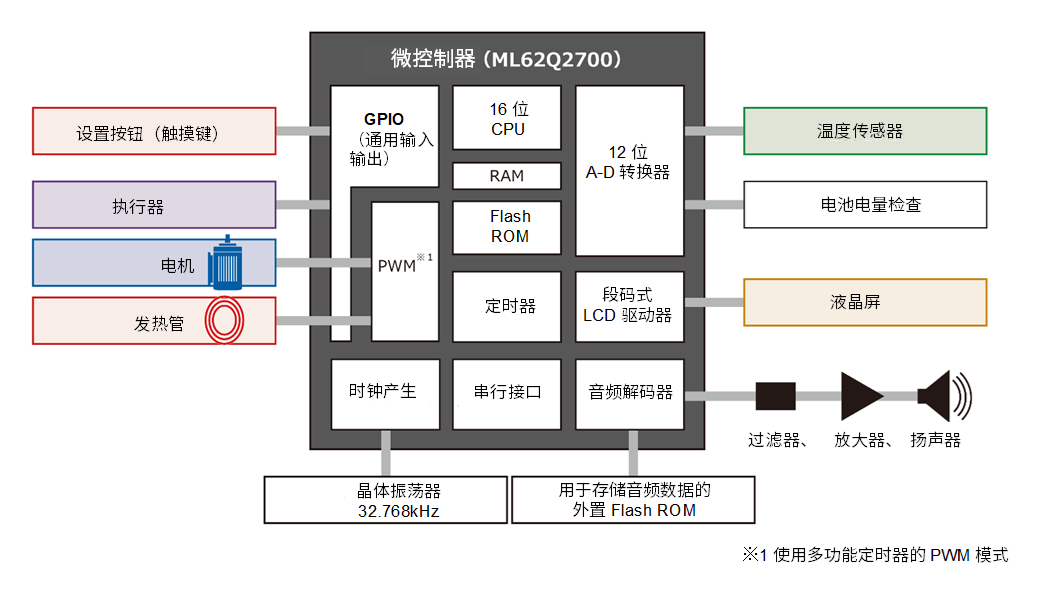

圖4 家用電器的微控制器與外圍元器件的連接

如圖4所示，ML62Q2700內置有音頻解碼器(ADPCM/PCM方式)、段碼式LCD驅動器(最高480像素，通過電容分壓產生驅動電壓)、12位A-D轉換器和PWM，從而減少了外置元器件的數量，而時鐘產生使用了外置晶體振蕩器，這是因為需要時鐘功能管理家用面包機的面包制作完成時間。

4)開發環境問題——彰顯供應商特色的實用工具

微控制器供應商提供與其微控制器相應的集成開發環境(IDE)、調試探針(仿真器)、評估板和實用工具。微控制器供應商提供的IDE通常是使用開源軟件(如Eclipse)構建的，可以免費或以較低價格獲得。

實用工具包括生成微控制器配置文件和初始化代碼的工具、輔助創建微控制器使用的音頻和圖像數據的工具以及輔助電機控制設計的工具等。在實用工具支持方面，往往能體現出各供應商的差異化競爭力。擁有易于使用的工具(即所謂的“貼心工具”)可以減輕開發人員的負擔。圖5為實用工具的示例。

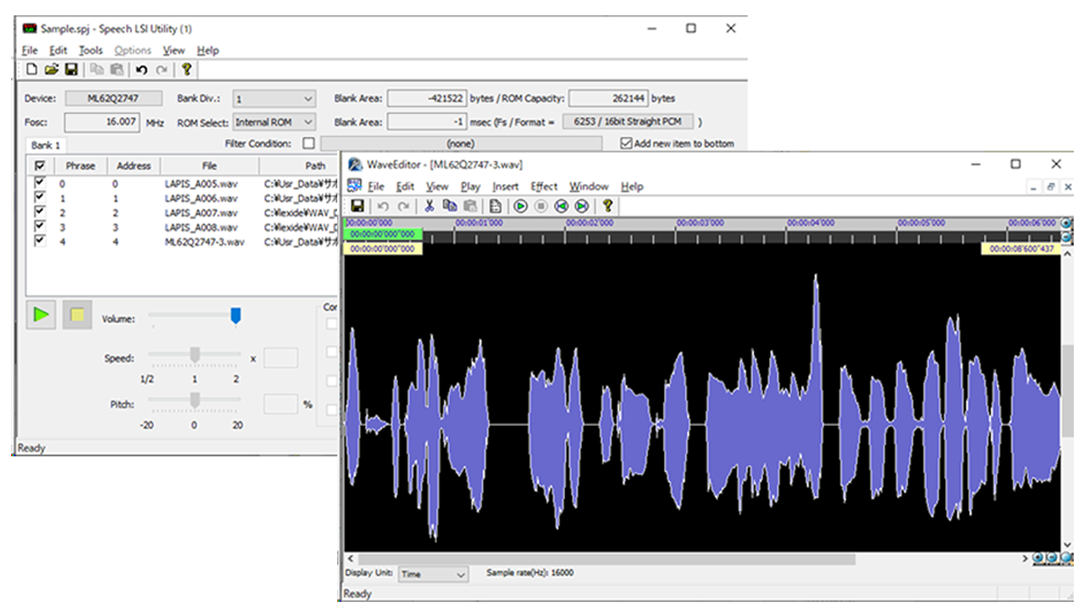

(a) 創建音頻數據(ADPCM/PCM)的工具(ROHM的Speech LSI Tools)

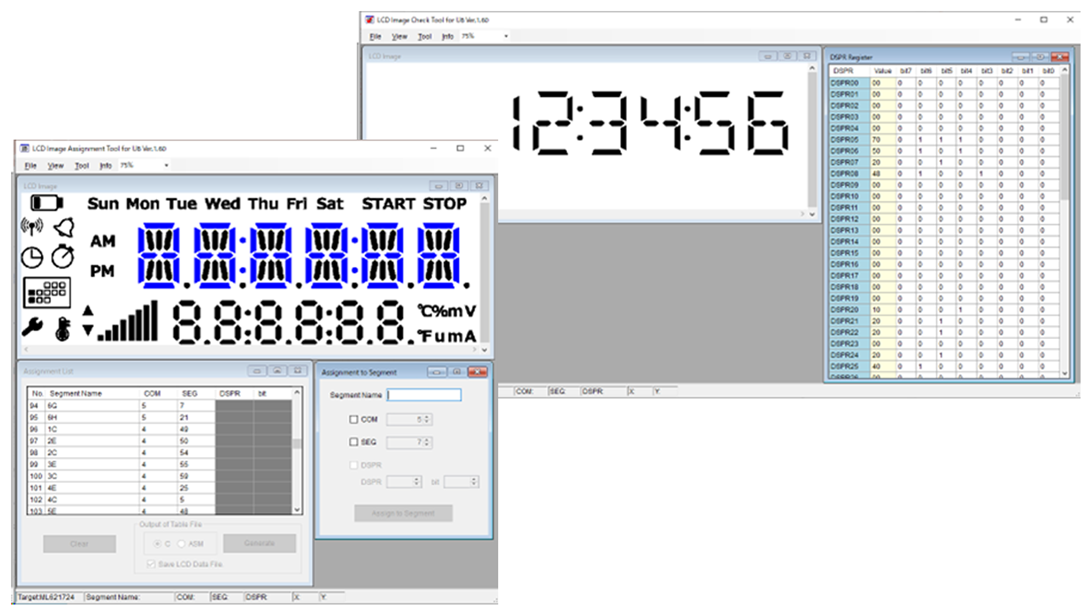

(b) 確認液晶屏顯示工作的工具(ROHM的LCD圖像工具)

圖5 實用工具示例

同時，也要確認是否有講解微控制器使用方法的操作說明書或視頻。
