      HMC346ALP3E GaAs MMIC電壓可變衰減器，DC-14GHz技術手冊

      要長高 ? 2025-05-02 11:09 ? 次閱讀

      概述
      HMC346ALP3E是一款吸收式電壓可變衰減器(VVA)，采用低成本無引腳表貼塑料封裝，工作頻率范圍為DC - 14 GHz。它集成了片內基準電壓衰減器，可配合外部運算放大器使用，提供0至-5V的簡單單電壓衰減控制。該器件非常適合模擬直流控制信號必須在30 dB幅度范圍內控制RF信號電平的設計。該VVA為HMC121C8的出色替代器件。
      數據表：*附件：HMC346ALP3E GaAs MMIC電壓可變衰減器，DC-14GHz技術手冊.pdf

      應用

      • 基站基礎設施
      • 光纖和寬帶通信
      • 微波無線電和VSAT
      • 軍用無線電、雷達和ECM
      • 測試儀器儀表

      特性

      • 寬帶寬：DC - 14 GHz
      • 低相移和衰減
      • 衰減范圍：30 dB
      • 簡化電壓控制
      • 3 x 3 x 1 mm SMT封裝

      框圖

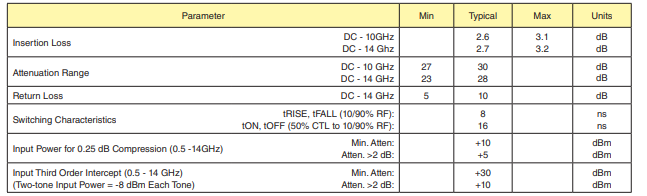

      電氣規格

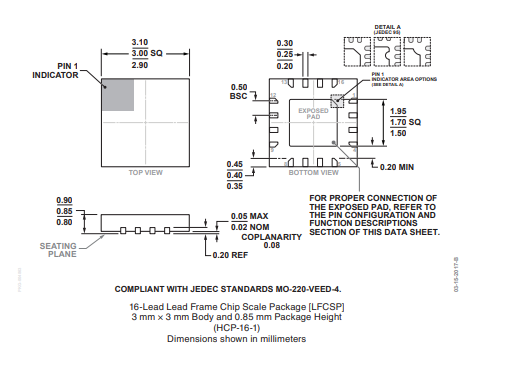

      外形圖

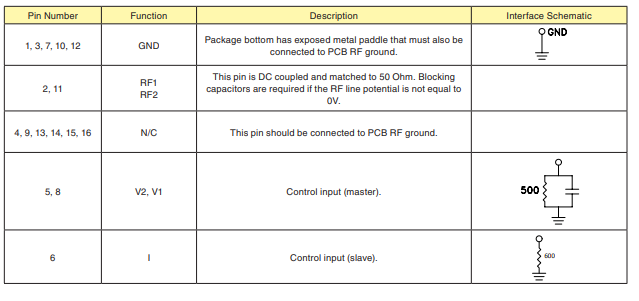

      引腳配置描述

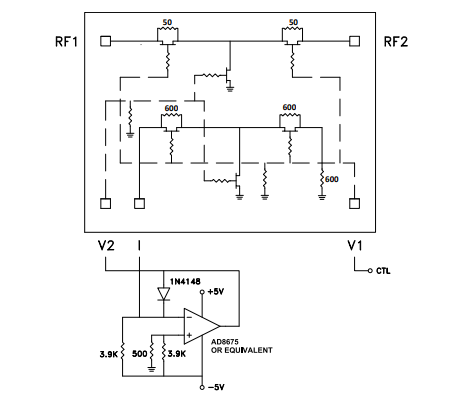

      單線控制驅動器
