在傳統工業與現代科技高速交融的發展浪潮中，AC-DC數字電源作為電能轉換的核心樞紐，不僅能將交流電精準地轉化為直流電，還可通過軟件編程實現電流限制、過溫保護與設定輸出電壓等多種功能，是現代眾多電力電子基礎設施中不可或缺的精密供能單元。

從工廠車間中高速運轉的自動化設備，到數據中心支撐海量運算的服務器集群，AC-DC數字電源都可憑借著數字化（DSP/MCU）的控制架構，精準調節PWM波形與閉環反饋參數，提升電網能量的轉換效率與輸出精度。

然而，隨著各種電力電子系統朝著更高功率密度、更高智能化的方向演進，如何在復雜的電磁環境中保障AC-DC數字電源的安全性與能效性已成為一項關鍵命題。

AC-DC數字電源中常見的電路拓?fù)浼軜?gòu)為PFC（功率因數校正）+LLC諧振變換器。該架構一般會使用兩顆主控芯片（DSP/MCU）協同工作，原邊一顆，副邊一顆。原邊主控芯片主要負責PFC的控制，副邊主控芯片主要負責LLC部分，以及對外的信息交互。

而在整個電源系統中，數字隔離器作為實現不同電位電路間數字信號傳輸與電氣隔離的關鍵元器件，則肩負著保障系統安全與性能的重要使命。

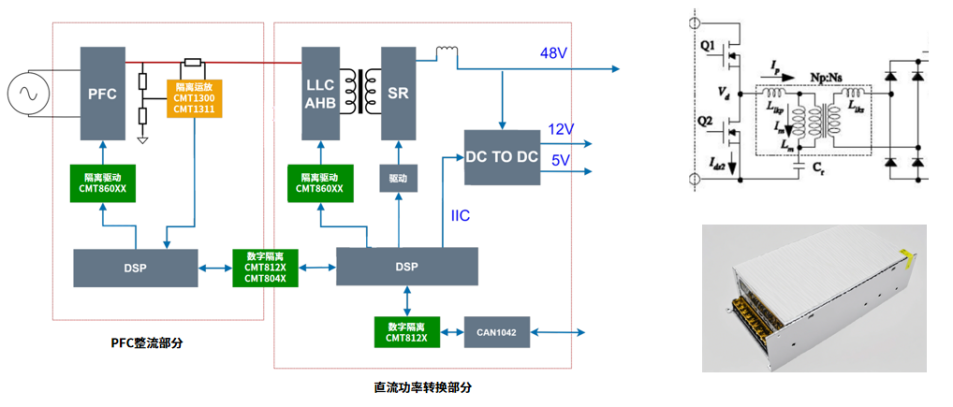

華普微數字隔離器在AC-DC電源中的應用方案示意圖

以華普微數字隔離器在 AC-DC 電源中的應用方案為例：

在PFC整流部分，隔離驅動器CMT860XX主要用于實現PFC高壓電路與原邊DSP控制電路之間的電氣隔離。同時，它還能有效阻擋高壓電路產生的電磁干擾向控制電路傳播，并放大與增強控制電路的輸出信號，以滿足功率開關管的導通和關斷要求，確保控制信號的準確性和穩定性。

而與之配合的隔離運放器CMT1300/1311在承擔電氣隔離重任的同時，還能精準采集PFC整流部分的輸出電流信號與電壓信號，并將其轉換為控制電路可以處理的信號，為電源的穩定控制提供準確的判斷依據。

在直流功率轉換部分，隔離驅動器CMT860XX主要用于實現LLC高壓電路與副邊DSP控制電路之間的電氣隔離，防止電磁干擾影響控制電路。同時，它還能通過放大與增強控制電路的輸出信號，提高整個電源系統的抗干擾能力。

此外，LLC諧振變換器主要依賴精確的開關時序控制來實現軟開關（如零電壓開關 ZVS 和零電流開關 ZCS），以降低開關損耗。而CMT860XX能夠準確地傳遞控制電路發出的開關信號，確保功率開關管按照預定的時序進行導通和關斷，實現高效的功率轉換。

數字隔離器CMT812X主要用于實現副邊DSP控制電路與外部通信電路之間的電氣隔離。它能有效抑制共模噪聲、差模噪聲和地電位差對通信的干擾，顯著增強CAN通信信號的抗干擾能力，大幅降低誤碼率，保障通信數據傳輸?shù)目煽啃浴?/p>

在PFC整流部分與直流功率轉換部分之間，數字隔離器CMT812X/CMT804X主要用于實現原邊控制電路與副邊控制電路之間的電氣隔離，可進一步完善整個電源系統的隔離防護體系。

展望未來，在追求產業能效升級與綠色化、智能化發展的雙重驅動下，華普微數字隔離器將繼續以 “安全” 與 “高效” 為核心，持續助力AC-DC數字電源向更精密、更可靠的方向發展，為電源行業的可持續發展注入強勁動力。
