SST2045DPSL 是江西薩瑞微電子推出的一款高性能硅肖特基勢壘二極管（SchottkyBarrierDiode，縮寫成SBD）的簡稱。專為追求高效率、低損耗的電子設備設計。

SST2045DPSL 在眾多電子產品中扮演著關鍵角色，它的性能優劣直接影響到相關設備的整體運行效果。

01肖特基二極管的原理

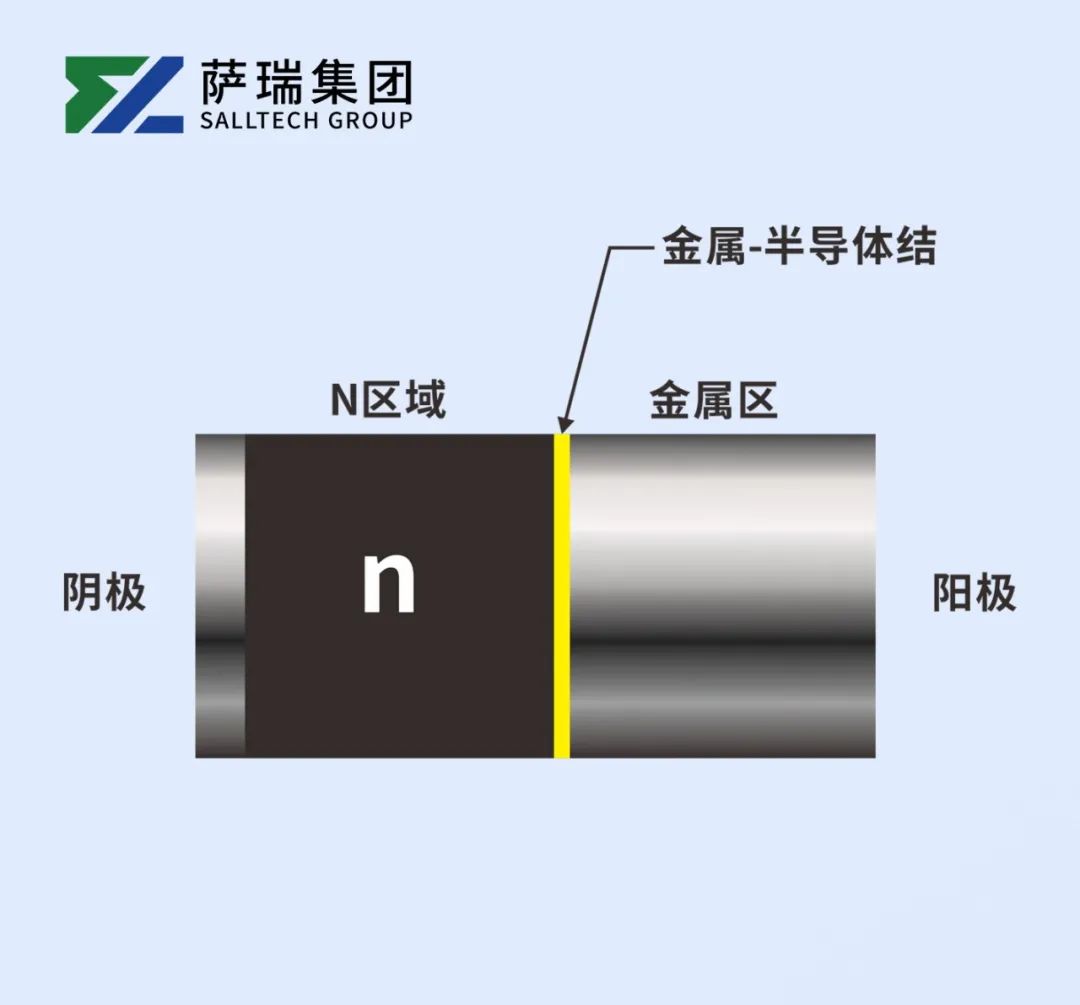

肖特基二極管是貴金屬（金、銀、鋁、鉑等）,A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。

02肖特基二極管的特點

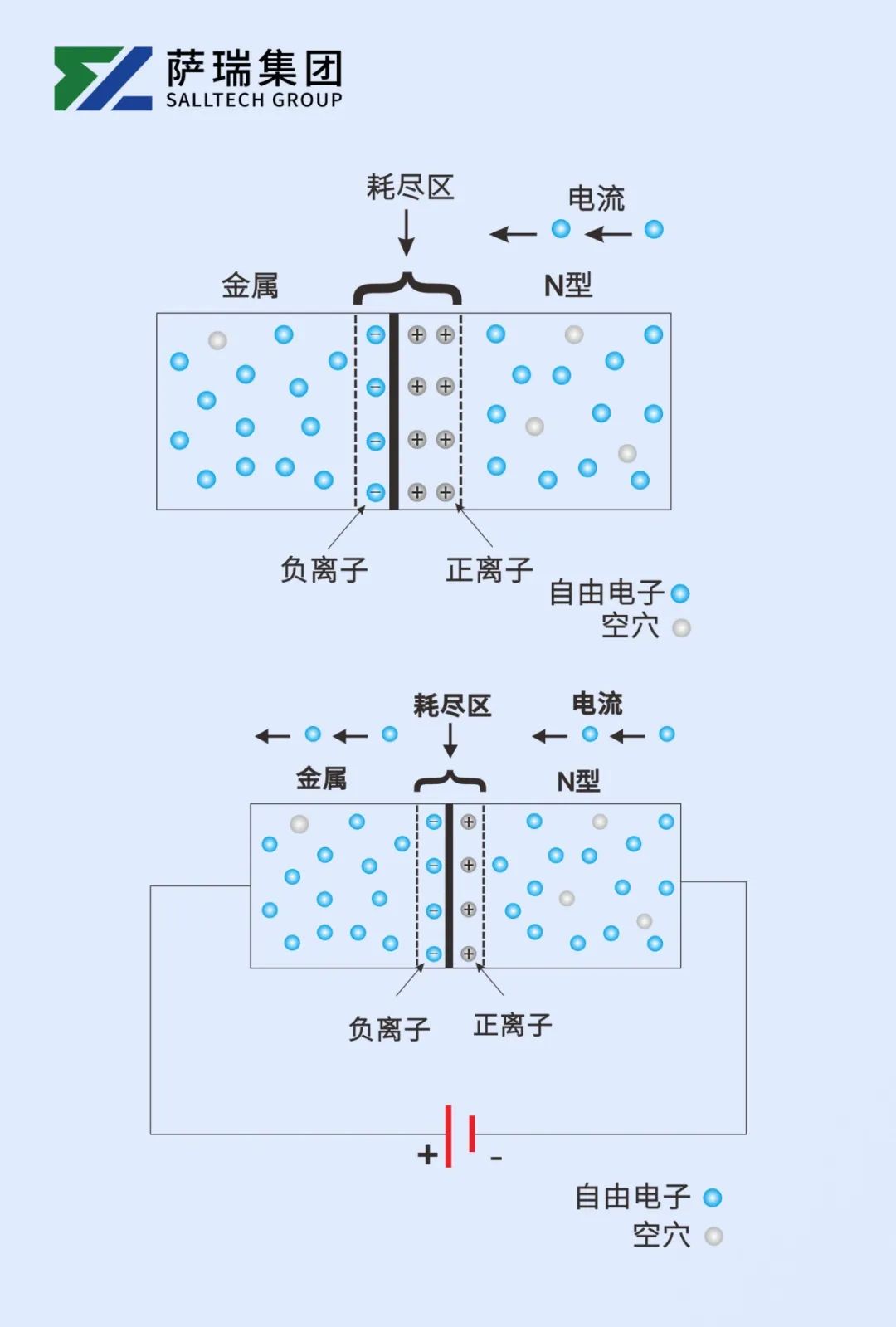

當金屬與N型半導體結合時，形成MS結。這個結被稱為肖特基勢壘。肖特基勢壘的行為會有所不同，具體取決于二極管是處于無偏置、正向偏置還是反向偏置狀態。

由于肖特基二極管基勢壘高度低于PN結勢壘高度，故肖特基二極管正向?qū)ㄩT限電壓和正向壓降都比PN結二極管低。由于肖特基二極管是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復等問題。肖特基二極管的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管反向恢復時間。由于肖特基二極管的反向恢復電荷少，故肖特基二極管開關速度極快，開關損耗也極小，特別適合于高頻應用。

03肖特基二極管的優勢

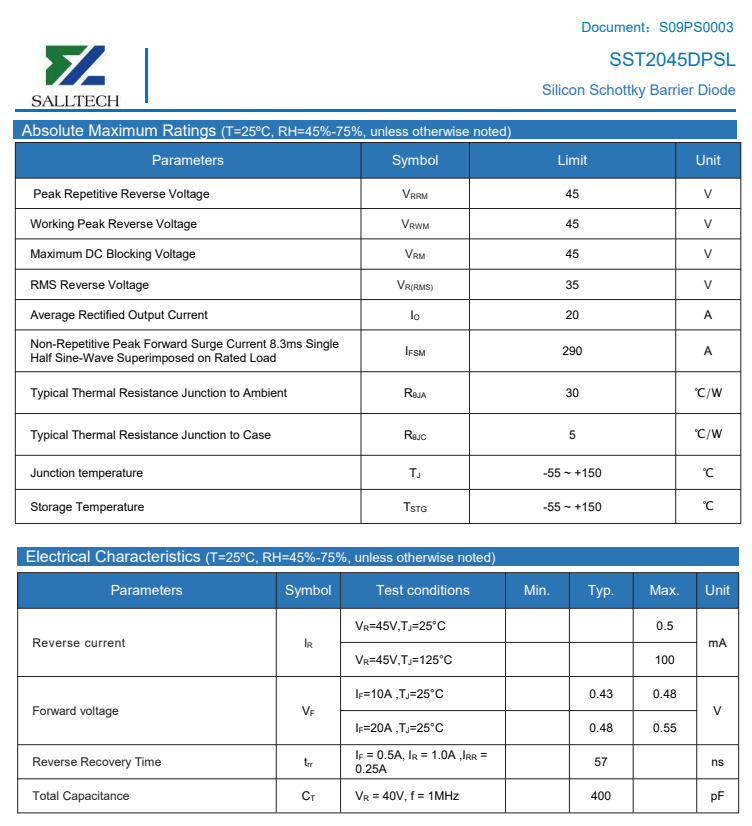

①超低正向電壓

0.43V（10A時），大幅降低導通損耗，提升系統能效。

②快速開關性能

反向恢復時間僅57ns，適用于高頻應用場景。

③卓越溫度穩定性

工作溫度范圍-55℃至+150℃，適應嚴苛環境。

④高可靠性設計

PDFN5×6-8L封裝，散熱優異（熱阻低至5℃/W）。

⑤環保兼容性

符合RoHS標準，支持無鉛焊接工藝。

04肖特基二極管的應用

① 高頻逆變器

優勢：快速開關特性可顯著降低高頻電路中的開關損耗，提升逆變器效率。

典型應用：太陽能逆變器、UPS電源、電機驅動系統。

② 低壓電源系統

優勢：超低正向電壓（0.48V@20A）減少能量損耗，延長電池續航。

典型應用：便攜設備電源管理、車載電子系統、DC-DC轉換模塊。

③ 自由輪續流與極性保護

優勢：高浪涌電流耐受能力（峰值290A），保護電路免受反向電壓沖擊。

典型應用：繼電器保護、電機控制電路、電源反接保護。

05技術亮點解析

散熱性能卓越

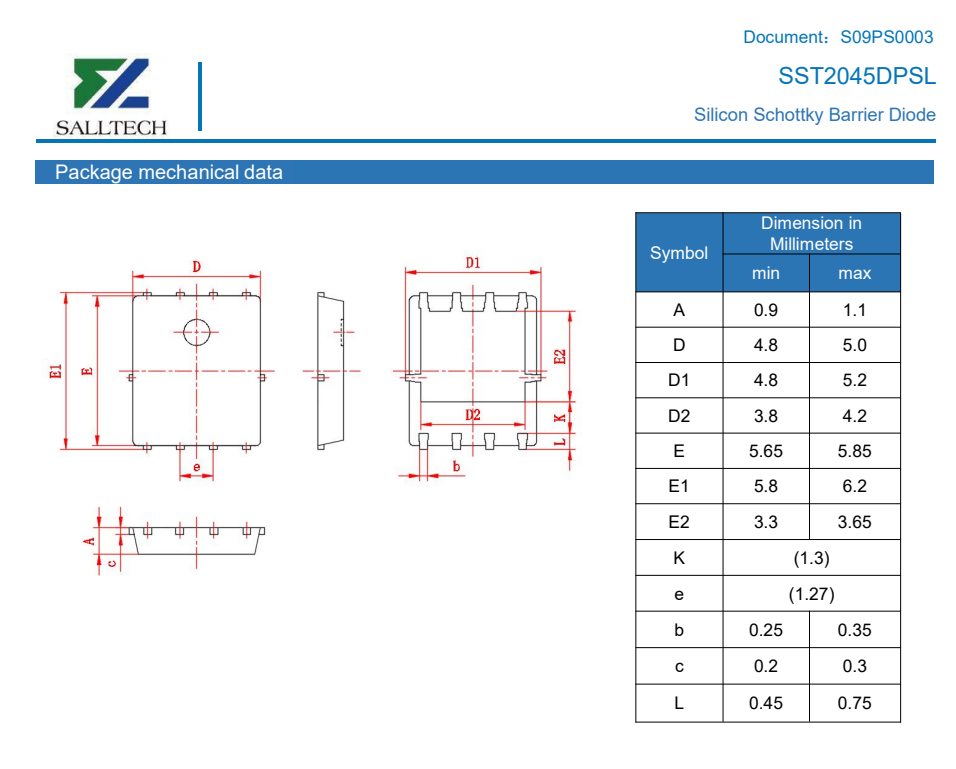

采用PDFN5×6-8L封裝，底部集成散熱片，結合低至5℃/W的結殼熱阻（RθJC），確保高功率場景下的穩定運行。

高可靠性認證

UL 94V-0防火等級，環保型模塑材料，通過J-STD-020濕度敏感三級標準，適合工業級應用。

焊接工藝友好

支持無鉛回流焊工藝，峰值溫度耐受達260℃，滿足現代電子制造的嚴苛要求。

為什么選擇SST2045DPSL？

節能降耗

低正向電壓和低漏電流設計，顯著降低系統功耗。

長壽命保障

高耐壓（45V）與抗浪涌能力，減少故障率，延長設備壽命。

緊湊設計

5×6mm小型封裝，節省PCB空間，適合高密度集成場景。

06 結論

SST2045DPSL 憑借其高效、穩定、緊湊的設計，已成為低壓高頻應用的理想選擇。無論是提升能效，還是增強系統可靠性，這款二極管都能為您的產品賦能升級！
