宇稱電子推出128通道和256通道 SiPM 陣列信號讀出系統。該系統基于 MPT2321 芯片的信號讀出性能，通過級聯擴展方式實現并行列高密度128通道、256通道SiPM大規模陣信號采集。為單光子探測以及輻射探測等領域提供了高效、精確的數據采集方案。

MPT2321-MA128/MA256

靈活可擴展的高性能SiPM信號采集

ASIC板預留SiPM板接插件，支持用戶根據需求自行設計SiPM陣列與之對接，極大增強了系統的靈活性和擴展性，兼容多種SiPM探測場景。通過128/256通道高集成、高精度ASIC直接采集SiPM信號，確保了SiPM信號處理效率。

SiPM信號采集

即插即用，簡化部署流程

評估套件僅需一路DC12V的外部電源，經過FPGA和ASIC板上的多路LDO降壓后，供給FPGA、ASIC以及外圍電路穩定的電力支持。除硬件之外，評估套件還提供對芯片寄存器配置及數據采集的上位機軟件，支持Win10/11操作系統。軟件使用Python編程，已集成數據采集處理和FPGA控制程序，簡化了用戶操作。

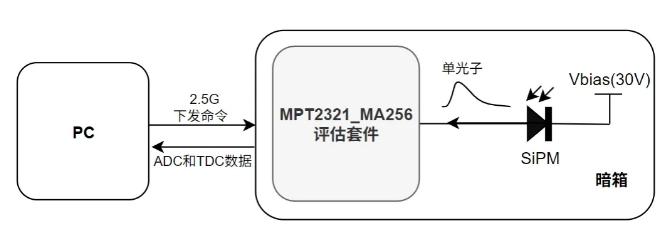

系統部署框圖

全流程自動控制軟件

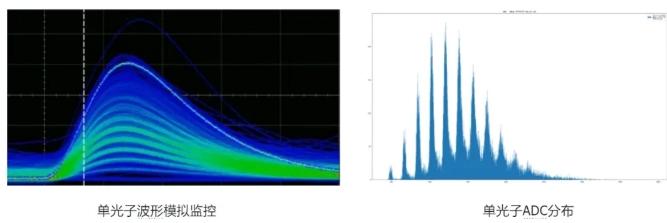

上位機軟件集寄存器配置、數據收發、FPGA配置及分析功能（如TDC校準、ADC分布圖、觸發配置等），通過上位機軟件一鍵連接硬件，實現從信號采集到分析的全鏈路閉環。

高速數據傳輸與處理

宇稱自研的FPGA開發板XC7A35T作為數據傳輸?shù)闹袠?，?duì) PC 端下發的控制命令及宇稱 ASIC板采集的信號數據通過 UDP 協議交互。FPGA板上的SFP接口支持最高2.5Gbps的數據速率，可通過標準2.5G光口模塊或電口模塊與PC進行快速通訊，可直接實現與2.5G網卡通訊，滿足高速數據傳輸。

支持二次開發和系統升級

能量與時間信息實時存儲，支持Python腳本二次開發，兼容Win10/11系統。FPGA板提供燒錄接口（J4），支持通過固件調整PLL時鐘頻率，固件靈活更新，確保系統長期穩定性。MPT2321-MA128和MPT2321-MA256 評估套件深度融合大陣列SiPM信號采集，ASIC高速處理與FPGA實時控制，打造從光子探測到數據分析的全鏈路解決方案。即插即用，靈活適配SiPM陣列規模與自定義通信接口需求，降低多通道系統開發復雜度，加速科研與產業化進程。為輻射檢測、醫學成像、粒子物理實驗等高精度SiPM多通道高速信號采集提供一站式系統支持。

評估套件包括：

MPT2321-MA128/MPT2321-MA256讀出系統

12V2A電源適配器

MPT2321 上位機軟件

ASIC評估板原理圖

ASIC評估版使用及接口說明

MPT2321 芯片手冊

相關產品信息詳情請聯系：market@microparity.com
