一、項目背景

隨著新能源產業的爆發式增長，鋰電池制造對生產設備的精度與效率要求日益提升。某頭部鋰電池企業新建的智能化產線中，涂布工序作為核心工藝環節，需實時采集涂布機張力、溫度、濕度等關鍵參數，并基于數據動態調整生產流程。然而，西門子S7-1500PLC（ProfiNet主站）與霍尼韋爾HPT系列智能儀表（ModbusTCP從站）因協議差異無法直接通信，亟需通過捷米特ProfiNet轉MODBUS協議轉換網關解決異構網絡互聯問題。

二、系統架構與設備選型

1.核心設備清單

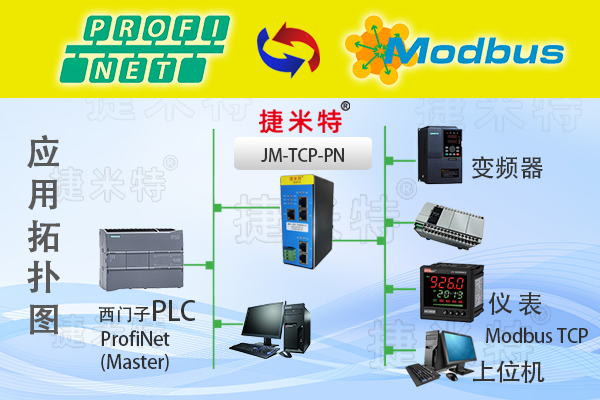

2.網絡拓撲設計

·ProfiNet側：西門子PLC通過工業以太網連接ProfiNet轉MODBUS智能網關的ProfiNet接口（作為ProfiNet從站），傳輸實時控制指令與狀態數據。

·ModbusTCP側：網關通過RJ45接口與霍尼韋爾HPT儀表組網（ModbusTCP主站模式），采集溫度、壓力、流量等參數。

三、JM-TCP-PN網關配置流程

1.硬件連接與初始化

·供電與物理連接：

1.網關采用24VDC電源供電，防護等級IP20，安裝于涂布機控制柜內的DIN導軌上。

2.Profinet接口通過屏蔽雙絞線連接至S7-1500PLC的X1端口，波特率設置為100Mbps全雙工模式。

3.ModbusTCP接口通過工業交換機與霍尼韋爾HPT儀表（IP地址：192.168.2.10~192.168.2.20）互聯，網關IP設為192.168.2.100，子網掩碼255.255.255.0。

2.軟件配置（TIAPortalV18環境）

1.導入GSD文件：

o下載捷米特提供的MODBUS轉ProfiNet智能網關GSDML文件，通過TIAPortal菜單“選項”→“安裝GSD文件”完成導入，確保設備目錄中顯示網關驅動。

2.網絡組態：

o創建新項目，添加S7-1500PLC作為ProfiNet控制器，拖拽JM-TCP-PN網關至網絡視圖，自動分配設備名稱（如“PN-Gateway_1”）。

o配置輸入/輸出字節數：根據儀表參數需求，設置輸入字節1440（讀取儀表數據）、輸出字節1440（下發PLC指令），槽位數量16個。

3.數據映射表定義：

oProfiNet→ModbusTCP：將PLC的DB100.DBD0~DB100.DBD8映射至網關輸出區，對應霍尼韋爾儀表的保持寄存器40001~40010（張力設定值、PID參數）。

oModbusTCP→ProfiNet：儀表輸入寄存器30001~30016（實時溫度、濕度）映射至PLC的DB200.DBD0~DB200.DBD32。

3.網關參數調試

·ModbusTCP主站設置：

1.使用捷米特配置軟件設置網關為ModbusTCP主站，啟用功能碼03（讀保持寄存器）、06（寫單個寄存器），超時時間500ms。

2.添加霍尼韋爾儀表作為從站，站號1~5，IP地址分別對應192.168.2.10~192.168.2.14，端口號502。

·ProfiNet從站優化：

1.設置通信周期為2ms，確保張力控制的實時性需求。

2.啟用冗余通信模式，當主鏈路故障時自動切換至備用網絡（需配置雙網關）。

四、系統功能實現與成效

1.核心功能實現

·實時數據采集：PLC通過網關每秒讀取50組儀表數據（溫度精度±0.1℃，壓力分辨率0.01MPa），同步至MES系統生成工藝曲線。

·動態控制閉環：基于實時數據，PLC調整涂布機輥速與加熱功率，將涂布厚度波動控制在±1μm以內，良品率從90%提升至97%。

·故障預警與聯動：當檢測到異常數據（如溫度超限），網關觸發PLC急停程序并推送報警至HMI界面，故障響應時間≤3秒。

2.項目成效

·效率提升：涂布速度從8m/min提升至12m/min，單線日產能增加30%。

·運維成本降低：協議轉換網關減少定制化開發需求，調試周期縮短60%，運維人員可通過網關日志快速定位通信故障。

·兼容性擴展：JM-TCP-PN支持后續接入歐姆龍、施耐德等同協議設備，為產線升級預留接口。

五、行業應用前景

鋰電池制造作為“雙碳”戰略的核心賽道，對設備智能化與協議標準化需求迫切。捷米特JM-TCP-PN網關憑借多協議兼容性、高實時性（通信周期≤2ms）及工業級穩定性（-45℃~85℃寬溫設計），可快速復制至光伏、氫能等新興領域，助力企業構建柔性化、數字孿生驅動的智能工廠。
