LP8733xx-Q1 旨在滿足汽車應用中的電源管理要求。該器件具有兩個降壓 DC/DC 轉換器（可配置為單個雙相穩壓器或兩個單相穩壓器）、兩個線性穩壓器和兩個通用數字輸出信號。該設備由 I 控制^2^C 兼容串行接口和使能信號。
*附件：lp8733-q1.pdf

自動 PWM/PFM（自動模式）作與自動相位添加/切相功能一起，可在較寬的輸出電流范圍內提供高效率。LP8733xx-Q1 支持遠程電壓感應（雙相配置中的差分），以補償穩壓器輸出和負載點 （POL） 之間的 IR 壓降，從而提高輸出電壓的精度。此外，開關時鐘可以強制到 PWM 模式，也可以與外部時鐘同步，以最大限度地減少干擾。

LP8733xx-Q1 器件支持可編程的啟動和關斷延遲以及序列，包括與使能信號同步的 GPO 信號。在啟動和電壓變化期間，該器件控制輸出轉換速率，以最大限度地減少輸出電壓過沖和浪涌電流。

特性

• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度
• 輸入電壓：2.8 V 至 5.5 V
• 兩個高效降壓 DC/DC 轉換器：
  • 輸出電壓：0.7 V 至 3.36 V
  • 每相最大輸出電流 3 A
  • 在雙相配置中添加和脫落自動相位并強制多相作
  • 雙相配置中的遠程差分反饋電壓感應
  • 可編程輸出電壓轉換速率：0.5 mV/μs 至 10 mV/μs
  • 2MHz 開關頻率
  • 擴頻模式和相位交錯，可降低 EMI
• 兩個線性穩壓器：
  • 輸入電壓：2.5 V 至 5.5 V
  • 輸出電壓：0.8 V 至 3.3 V
  • 最大輸出電流 300 mA
• 可配置的通用輸出信號（GPO、GPO2）
• 具有可編程屏蔽的中斷功能
• 可編程電源就緒信號 （PGOOD）
• 輸出短路和過載保護
• 超溫警告和保護
• 過壓保護 （OVP） 和欠壓鎖定 （UVLO）
• 具有可濕性側面的 28 引腳、5mm × 5mm VQFN 封裝

參數

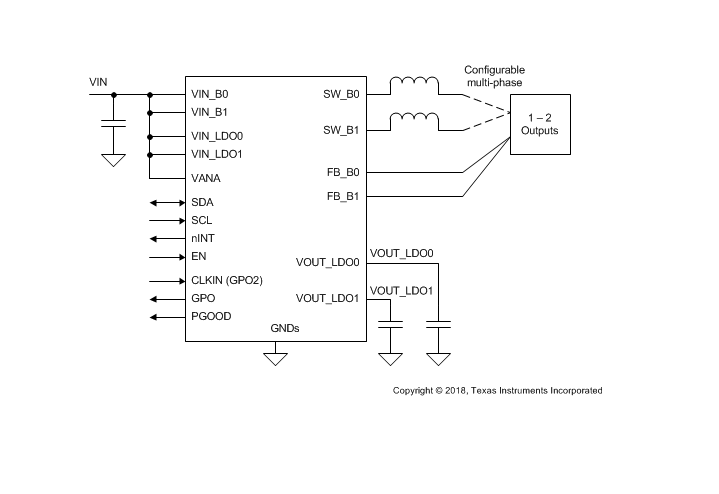

方框圖

1. 概述

LP8733-Q1是一款專為汽車應用設計的高效率、高性能電源管理IC，集成了兩個降壓DC/DC轉換器和兩個線性穩壓器（LDO）。該器件還包含兩個通用數字輸出信號（GPO和GPO2），適用于需要靈活電源管理的汽車系統，如汽車頭單元、集群、攝像頭模塊以及環繞視圖和雷達系統ECU等。

2. 主要特性

• ?AEC-Q100認證?：滿足汽車級應用要求，環境溫度范圍為-40°C至+125°C。
• ?輸入電壓范圍?：2.8V至5.5V。
• ?降壓DC/DC轉換器?：
  • 輸出電壓范圍：0.7V至3.36V。
  • 最大輸出電流：每相3A（雙相配置下總計6A）。
  • 支持自動PWM/PFM模式切換和相位增減，以優化效率。
  • 遠程差分反饋電壓感應，補償IR壓降。
• ? 線性穩壓器（LDO） ?：
  • 輸入電壓范圍：2.5V至5.5V。
  • 輸出電壓范圍：0.8V至3.3V。
  • 最大輸出電流：300mA。
• ?可編程特性?：輸出電壓、軟啟動時間、相位控制、時鐘同步等均可編程。
• ?保護功能?：包括輸出過流保護、短路保護、過溫保護、輸入過壓保護和欠壓鎖定（UVLO）。
• ?I2C接口?：支持標準（100kHz）、快速（400kHz）、快速+（1MHz）和高速（3.4MHz）模式。
• ?封裝?：28引腳VQFN封裝，尺寸為5mm×5mm。

3. 應用

• 汽車頭單元和集群電源管理
• 汽車攝像頭模塊電源
• 環繞視圖系統ECU電源
• 雷達系統ECU電源

4. 功能描述

• ?自動PWM/PFM模式?：根據負載電流自動切換工作模式，以平衡效率和功耗。
• ?相位增減?：在雙相配置下，根據負載電流自動增減相位，以優化效率。
• ?遠程差分反饋?：在雙相配置下，通過遠程差分反饋電壓感應補償IR壓降，提高輸出電壓準確性。
• ?時鐘同步?：支持外部時鐘同步，減少干擾。
• ?軟啟動?：限制啟動時的浪涌電流，保護電源和負載。
• ? 電源良好信號（PGOOD） ?：提供可編程的電源良好信號，用于指示輸出電壓狀態。
• ?可編程輸出電壓和電流限制?：通過I2C接口靈活設置輸出電壓和電流限制。
• ?故障診斷和保護?：包括輸出過流、短路、過溫、輸入過壓和欠壓鎖定等故障診斷和保護功能。

5. 封裝與訂購信息

• ?封裝類型?：28引腳VQFN封裝，尺寸為5mm×5mm。
• ?環境溫度范圍?：-40°C至+125°C。
• ?訂購信息?：提供多種封裝和溫度等級選項，具體請參考數據手冊中的訂購信息部分。

6. 布局指南

• 推薦使用多層PCB設計，以優化熱性能和信號完整性。
• 輸入和輸出電容應盡可能靠近器件放置，以減小寄生電感和電阻。
• 反饋引腳應遠離噪聲源，如VIN和SW引腳，以減少干擾。
• GND和PGND引腳應妥善連接，以提供穩定的參考地。

LP8733-Q1以其高性能、靈活性和豐富的保護功能，成為汽車應用中電源管理的理想選擇。
