核心要點

受控阻抗布線通過匹配走線阻抗來防止信號失真，從而保持信號完整性。

高速PCB設計中，元件與走線的阻抗匹配至關重要。

PCB材料的選擇（如低損耗層壓板）對減少信號衰減起關鍵作用。

受控阻抗布線如何保障信號完整性

為實現電路信號完整性，需遵循以下設計規范：避免直角走線、隔離時鐘信號與電源信號、保持元件間最短距離。

受控阻抗布線通過調整走線尺寸和環境參數，使其特性阻抗與設計目標匹配，從而確保信號傳輸過程中的完整性。隨著信號速度提升（甚至達到GHz級且面積縮?。?，信號完整性成為關鍵考量。該技術能維持信號強度，使其從源端到終端的傳輸過程保持穩定。

受控阻抗布線在電路中的行為

電路中除源端和負載外還存在大量元件。能量從元件輸出引腳經走線流向負載時會產生失真和損耗。若能量未被負載完全吸收，會反射回源端，引發疊加或抵消效應（如振鈴現象），導致信號完整性受損。

阻抗不匹配時，電路可能表現異常。通過匹配走線阻抗可抑制信號反射。當源端與負載阻抗匹配時，能量沿走線傳輸效率最高，實現從源端到走線、再?gòu)淖呔€到負載的高效耦合。這種基于阻抗匹配的布線技術稱為受控阻抗布線，可有效消除失真、振鈴和信號丟失。

受控阻抗布線設計方法

1. 元件阻抗匹配

首先需匹配電路中元件的阻抗。輸入引腳的高阻抗與輸出引腳的低阻抗會導致失配，通過在輸入/輸出引腳間添加端接元件可實現阻抗匹配。

2. 走線阻抗匹配

通過調整走線幾何尺寸（長、寬、厚度）及環境參數（如介質常數）實現目標阻抗。走線特性阻抗由電阻、感抗、容抗和電導共同決定。設計良好的受控阻抗布線可使阻抗在跨層傳輸時保持恒定（典型值范圍：25–125 ?）。

PCB材料的介質常數和介質厚度影響走線阻抗。高速設計優先選用低介電常數、低損耗角正切的層壓板材料，以提升信號性能，減少失真和相位抖動。低損耗材料制造的PCB能顯著改善高頻設計的信號完整性。

PCB中的受控阻抗設計實例

在多層電路板中，走線位于層間，需通過兩側層壓板厚度實現阻抗匹配。以下是多層PCB中常見的受控阻抗結構示例：

OrCAD X 24.1版本優化了阻抗與耦合設計流程，提供更高效的受控阻抗布線支持。

在OrCAD X 中應用受控阻抗布線

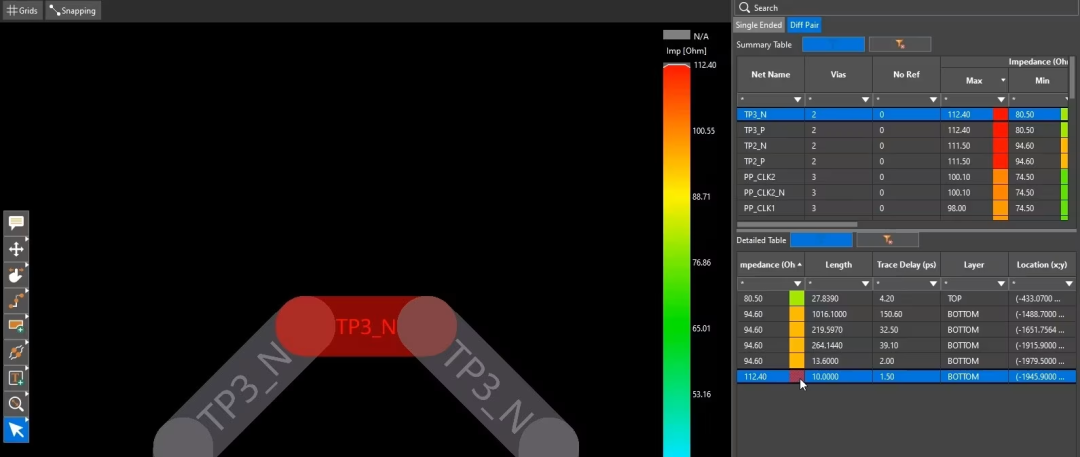

OrCAD X 提供了一套全面的工具，專門用于幫助設計人員實現受控阻抗布線。這些功能允許精確控制 PCB 走線的阻抗。

在處理高速、高頻關鍵信號時，信號完整性必須全程保持。受控阻抗布線是PCB設計的核心實踐，可確保信號從源端到負載的無損傳輸。當走線阻抗匹配時，信號完整性失效概率將降至最低。

OrCAD X提供全套工具保障走線阻抗匹配，助力實現最優性能。
