TPS65310A-Q1 用于汽車安全應用的汽車級 4V 至 40V、5 穩壓輸出功率管理 IC數據手冊
1. 概述
TPS65310A-Q1是一款專為汽車安全應用設計的高電壓電源管理IC，集成了多種電源轉換和管理功能，包括單路降壓控制器、雙路同步降壓轉換器、可調線性穩壓器、異步升壓轉換器和高壓側驅動器等。該器件適用于需要多軌DC電源分配的安全關鍵型汽車應用，如高級駕駛輔助系統（ADAS）。
2. 主要特點
- ?AEC-Q100認證?：滿足汽車級應用標準，工作溫度范圍為-40°C至125°C。
- ?多軌輸出?：
- 單路降壓控制器，輸出電流可調。
- 雙路同步降壓轉換器，每路最大輸出電流2A。
- 可調350mA線性穩壓器。
- 異步升壓轉換器，最大輸出電流1A。
- ?高壓側驅動器?：用于外部FET或LED驅動器。
- ?保護功能?：欠壓（UV）檢測、過壓（OV）保護、短路保護、過流保護和熱保護。
- ? 串行外設接口（SPI） ?：用于控制和診斷。
- ? 集成窗口看門狗（WD） ?：提高系統可靠性。
- ?熱增強型封裝?：56引腳QFN封裝，帶裸露熱焊盤。
3. 功能描述
- ?降壓控制器?：采用電流模式控制，具有偽隨機擴頻或三角擴頻功能，減少EMI。
- ?同步降壓轉換器?：設計用于高輸出電流應用，支持相位相反的開關操作，減少輸入電流紋波。
- ?線性穩壓器?：可調輸出電壓，提供穩定的低噪聲電源。
- ?升壓轉換器?：固定頻率電壓模式控制，具有周期性電流限制保護。
- ?高壓側驅動器?：支持外部FET或LED驅動，具有電流限制和開路檢測功能。
4. 引腳配置與功能
TPS65310A-Q1的引腳配置豐富，包括電源輸入、輸出電壓監測、使能輸入、SPI接口、看門狗輸入、復位輸出等。具體引腳功能請參考數據手冊中的引腳配置和功能表。
5. 應用場景
- ?多軌DC電源分配系統?：為汽車電子系統提供穩定的電源。
- ?安全關鍵型汽車應用?：如高級駕駛輔助系統（ADAS）、碰撞預警系統等。

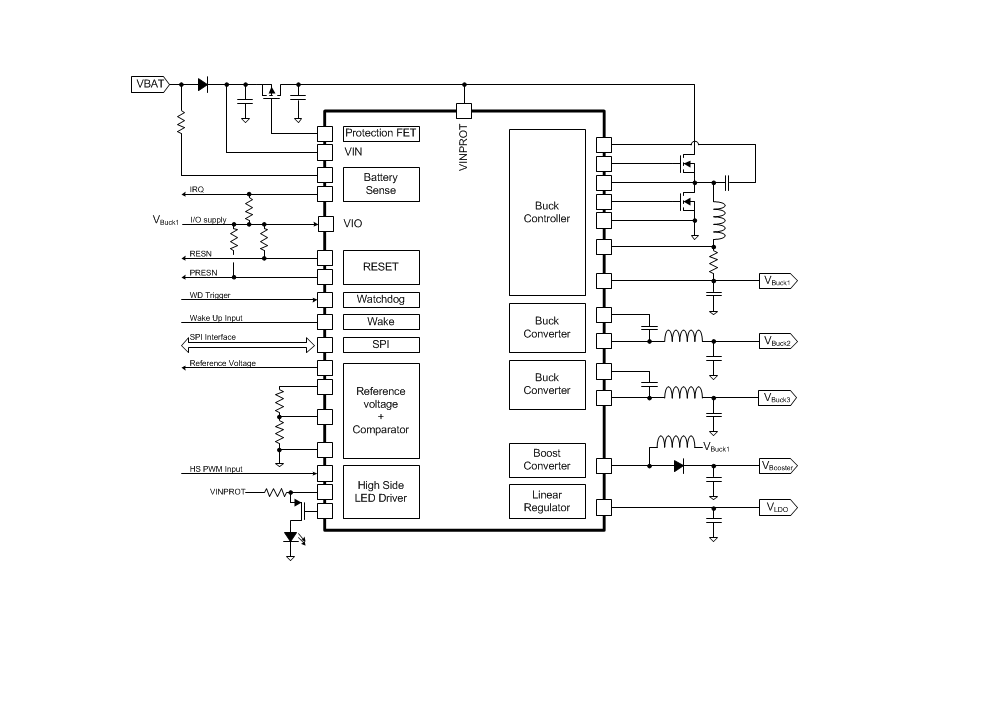

6. 典型應用電路
數據手冊中提供了詳細的典型應用電路圖，包括降壓控制器、同步降壓轉換器、升壓轉換器和線性穩壓器的外部元件選擇建議。
7. 性能指標
- ?輸入電壓范圍?：4V至40V，瞬態電壓可達60V，使用外部PMOS時可達80V。
- ?輸出電壓范圍?：各轉換器輸出電壓可調。
- ?開關頻率?：降壓控制器為490kHz，同步降壓轉換器和升壓轉換器為0.98MHz。
- ?效率?：高效率設計，降低系統功耗。
8. 保護特性
- ?欠壓（UV）檢測?：防止輸入電壓過低導致系統不穩定。
- ?過壓（OV）保護?：防止輸出電壓過高損壞負載。
- ?短路保護?：在短路情況下自動限制電流，防止損壞。
- ?過流保護?：監測并限制輸出電流，防止過載。
- ?熱保護?：防止器件因過熱而損壞。
9. SPI接口
通過SPI接口，用戶可以靈活配置和控制TPS65310A-Q1的各項功能，包括輸出電壓調整、使能/禁用轉換器、監測電源狀態等。
10. 封裝與訂購信息
TPS65310A-Q1提供56引腳QFN封裝選項，具有RoHS環保認證。數據手冊中提供了詳細的封裝尺寸、引腳分配和訂購信息。
11. 布局指南
數據手冊中包含了PCB布局的詳細指南，以確保TPS65310A-Q1的最佳性能和穩定性。用戶應遵循這些指南進行PCB設計。
