同步整流ic U7268是一款高性能副邊同步整流控制器，當配合外置MOS使用時，可以替代肖特基整流二極管以提高系統效率。U7268支持High Side和Low Side配置，且內置有VDD高壓供電模塊，無需輔助繞組供電，降低了系統成本。U7268具有快速關斷功能，支持?jǐn)嗬m(xù)工作模式(DCM)、準諧振工作模式(QR)及連續工作模式(CCM)。U7268內部集成有智能的開通檢測功能，可以有效防止斷續工作模式(DCM)中由于Vds振蕩引起的SR誤開通。

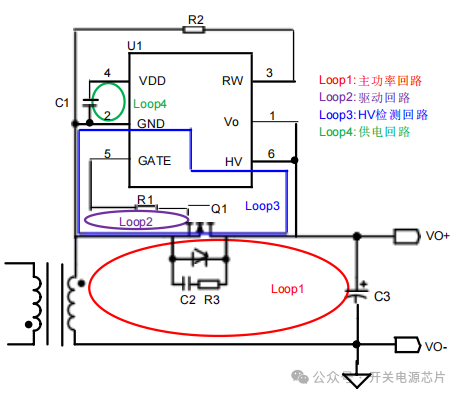

PCB 設計對同步整流ic U7268的性能會產生顯著影響，設計同步整流電路時建議參考上圖的內容。

1. 副邊主功率回路 Loop1 的面積盡可能小。

2. HV 腳電壓檢測回路 Loop3 的走線盡可能短，面積盡可能小。

3. Loop1 和 Loop3 建議不要有交疊，以免干擾電壓采樣。

4. 驅動回路 Loop2 面積盡可能小。

5. VDD 電容推薦使用貼片電容，盡量緊靠IC，Loop4面積盡可能小。

6. 芯片GND跟MOS SOURCE 單點連接。

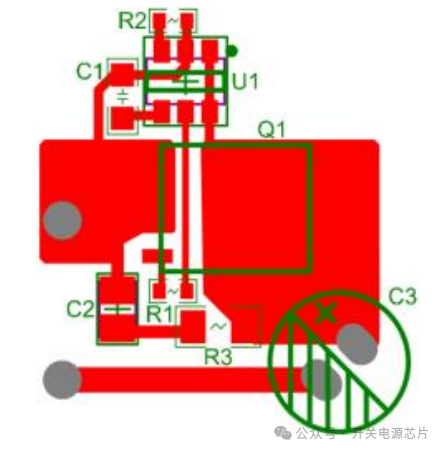

7. 下圖為 PCB 布局設計參考，包含同步整流控制器，PDFN封裝的MOSFET及變壓器副邊引腳和輸出濾波電容等。其中R3和C2構成同步整流MOSFET的吸收電路，RC吸收電路盡可能小。

同步整流ic U7268內部集成有智能開通檢測功能，可以有效防止斷續工作模式(DCM)中由于Vds振蕩引起的SR誤開通，提高了系統效率及可靠性。在外置MOSFET開通瞬間，芯片漏-源(Drain- Source)之間會產生電壓尖峰。為避免此類電壓尖峰干擾系統正常工作導致芯片誤動作，芯片內部集成有前沿消隱電路(LEB)。在LEB時間(典型值1.2μs)內，關斷比較器被屏蔽，無法關斷同步整流MOSFET，直至消隱時間結束！
