1.霍爾電流傳感器
1.1概述
安科瑞（Acrel）（一五二）霍爾電流傳感器是一種基于霍爾效應原理的電流測量設備，廣泛應用于交流、直流及脈沖信號的隔離轉換與測量

1.2如何選型
（1）根據電流線纜或銅排尺寸選擇孔徑大?。阋黄吡?br /> 如100平方的電流線可以選擇測量孔徑為20mm的霍爾電流傳感器。
大小為60*10的銅排可以選擇測量孔徑為64*16規格的霍爾電流傳感器。
（2）根據現場需求選擇開口式霍爾傳感器或閉口式霍爾傳感器，
開口霍爾電流傳感器適用于直流配電改造，安裝不需要拆電流線和銅排，
閉口式霍爾電流傳感器適用于新項目，安裝需要拆解電流線和銅排（零七一九）。
（3）根據輸入電流類型和大小選擇量程和型號，
比如測量范圍：DC0~2000A，輸出：5V，測量孔徑：60*6，輔助電源±15V，選擇AHKC-K。
1.3注意事項
霍爾電流傳感器與我司直流表配合使用時，建議選擇輔助電源為±12V，信號輸出為5V的霍爾電流傳感器。
原因如下：
1、我司直流表給霍爾電流傳感器提供的輔助電源為±12V，霍爾電流傳感器的輔助電源規格與實際供電電源一致可以減小霍爾電流傳感器在無測量電流時的信號輸出誤差。
2、對于信號輸出為5V的霍爾電流傳感器，由于零點漂移導致電流產生零點數顯，我司直流表可以進行校零操作。
3、輔助電源為±12V，信號輸出為5V的霍爾電流傳感器可以測量正反向電流，配合我司直流表可實現直流的雙向計量。

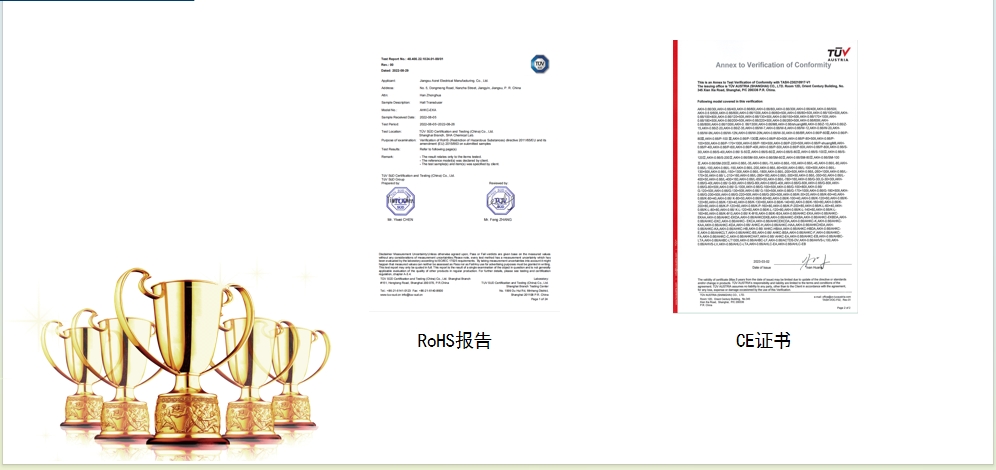

1.4證書

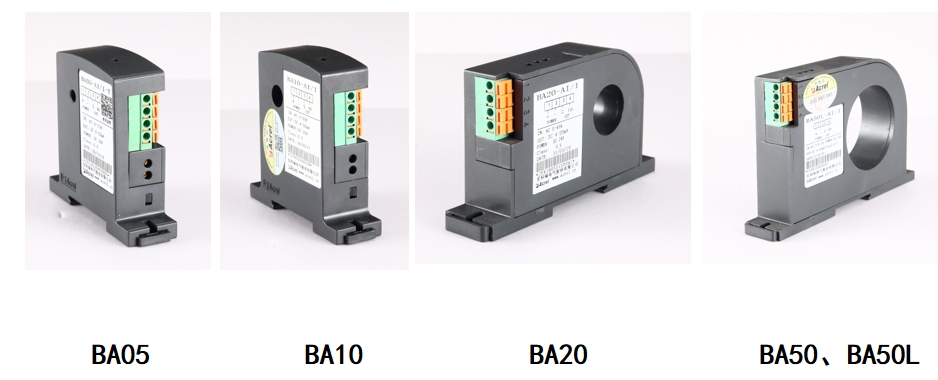

2.BA系列交流電流傳感器
2.1概述
BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流和線性補償技術，將其隔離變換為標準的直流信號輸出。24伏或12伏安全電壓供電（新增220V供電），具有過載能力強、高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。BA50L為剩余電流互感器，主要檢測用電系統的漏電流，能隨時掌握電氣線路和設備的情況，防止因漏電而發生的火災等事故。

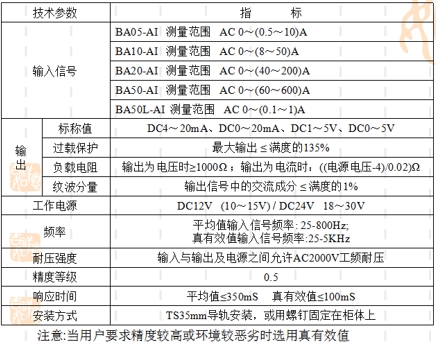

2.2技術參數

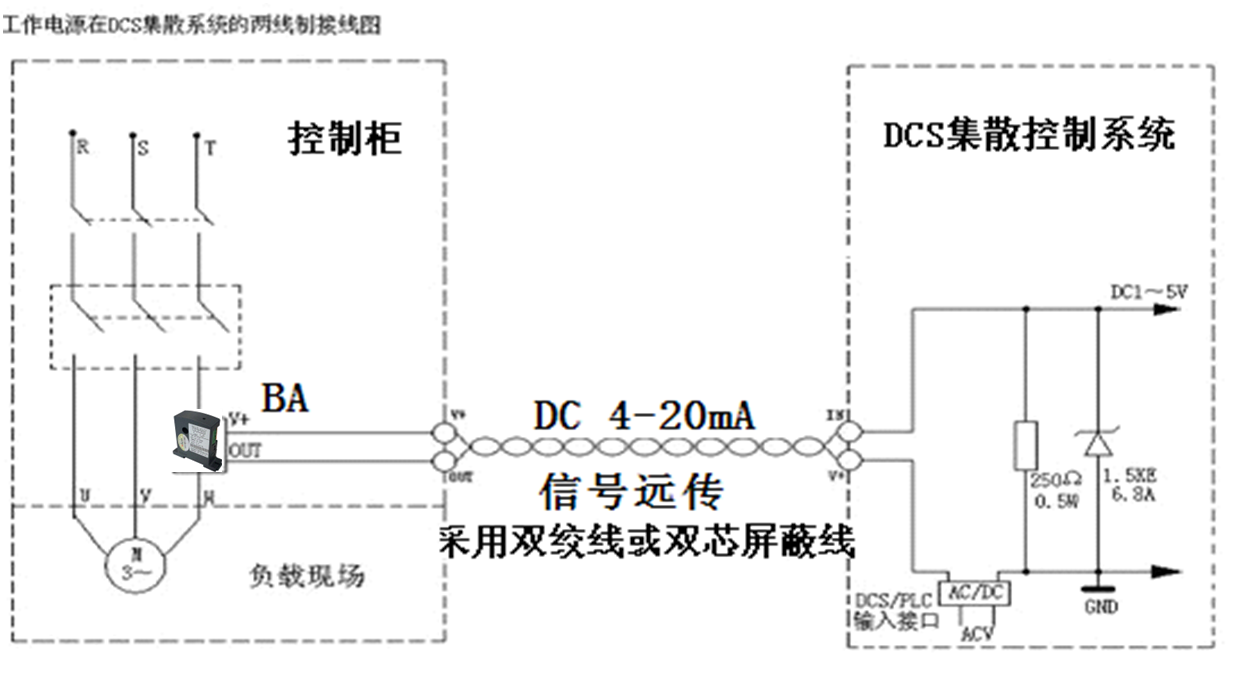

2.3應用范例
BA交流電流變送器是一種能將被測交流電流轉換成按線性比例輸出直流電壓或直流電流的儀器，廣泛應用于各類工業自動化系統、電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。

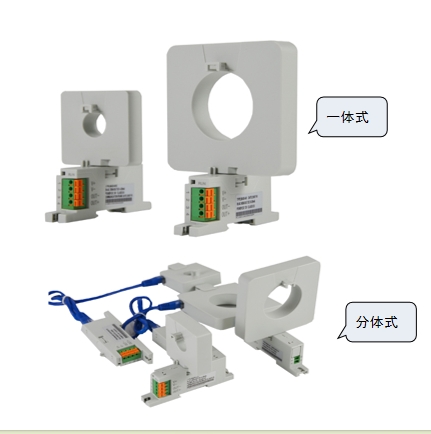

3.智能型BA系列電流傳感器
3.1概述
智能型BA系列電流傳感器應用電磁感應原理，對電網中的交流電流進行實時測量，采用恒流和線性補償技術，將其隔離變換為標準的直流信號輸出，或通過RS485接口（Modbus-RTU協議）將測量數據進行傳輸。DC24V或12V安全電壓供電，可廣泛用于工業自動化領域。BA50L(Ⅱ)-AI為交流剩余電流互感器，主要檢測用電系統的漏電流，能隨時掌握電氣線路和設備的情況，防止因漏電而發生的火災等事故。

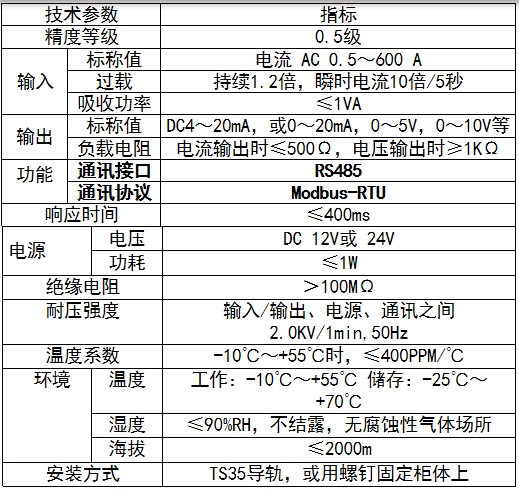

3.2技術參數

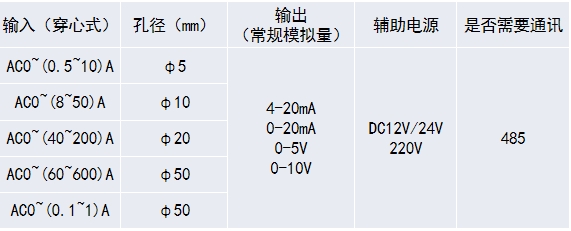

3.3選型指南

（1）根據電流線纜選擇孔徑大小。
（2）根據輸入電流范圍選擇量程，一般預留1/3的余量。
（3）確定輸出信號，輔助電源。
例：線纜直徑大小8mm，正常工作電流AC20A，輸出信號需要DC4~20mA，供電需要DC24V。選BA10-AI/I，輔助電源DC24V，輸入電流：AC0~30A，輸出信號DC4~20mA。

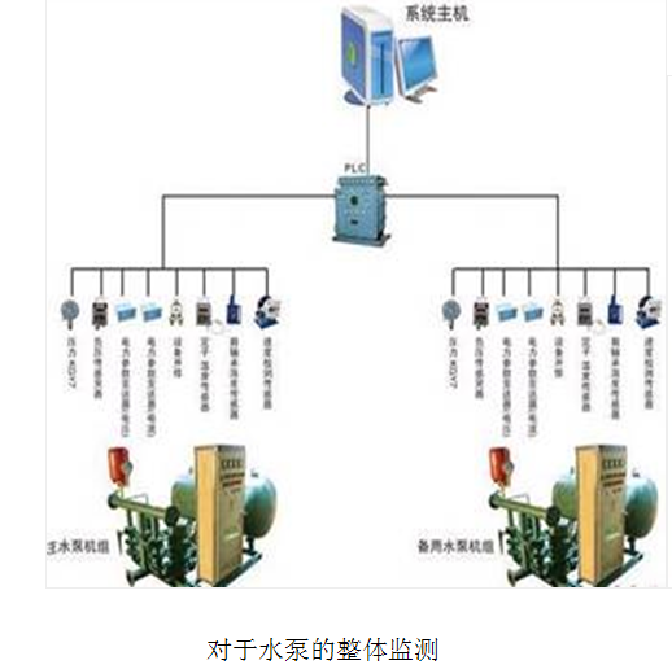

4.BA在污水處理行業中的對水泵的監測應用
在污水處理的整個流程過程當中，水泵作為水的主要傳送設備，起到至關重要的作用由于污水處理廠內的水泵數量眾多，如果其中的某一接點水泵出現問題，很可能致使上一程序中的污水積累過量和下一程序中的污水低于正常液位，從而使整個污水處理程序處于半癱瘓狀態，工作人員無法對所有所有水泵進行巡檢。
基于上述污水處理行業中的水泵、循環泵在無人巡檢的情況，可通過BA系列交流電流變送器來進行監測，第一時間了解水泵的功率狀態，通過PLC或DSC系統采集BA傳感器的變送數據來正確判斷水泵的正常工作情況。

5.總結
霍爾傳感器更適合復雜信號（如直流、脈沖）和高精度要求的場景，如新能源、軌道交通。
BA系列適用于工業交流電流監測，尤其是需要遠程通訊或漏電檢測的場合。
