概述
ADF4007是一款高頻分頻器/PLL頻率合成器，可用于各種通信應用。RF端工作頻率可達7.5 GHz，PFD端工作頻率可達120 MHz。它由低噪聲數字鑒頻鑒相器(PFD)、精密電荷泵和分頻器/預分頻器組成。分頻器/預分頻器值可以通過兩個外部控制引腳設置為四個值中的一個（8、16、32或64）。參考分頻器固定設置為2，外部REFIN頻率最高可達240 MHz。

如果頻率合成器與外部環路濾波器和電壓控制振蕩器(VCO)一起使用，則可以實現完整的鎖相環(PLL)。其帶寬極高，因此許多高頻系統可以省去倍頻器，從而簡化系統架構并降低成本。
數據表：*附件：ADF4007高頻分頻器 PLL頻率合成器技術手冊.pdf

應用

• 衛星通信
• 寬帶無線接入
• CATV
• 儀器儀表
• 無線局域網(LAN)

特性

• 帶寬：7.5 GHz
• 最大PFD頻率：120 MHz
• 獨立的電荷泵電源(VP)可在3 V系統中提供擴展的調諧電壓
• 分頻比：8、16、32或64
• 2.7 V至3.3 V電源供電
• RSET 控制電荷泵電流
• 硬件省電模式

框圖

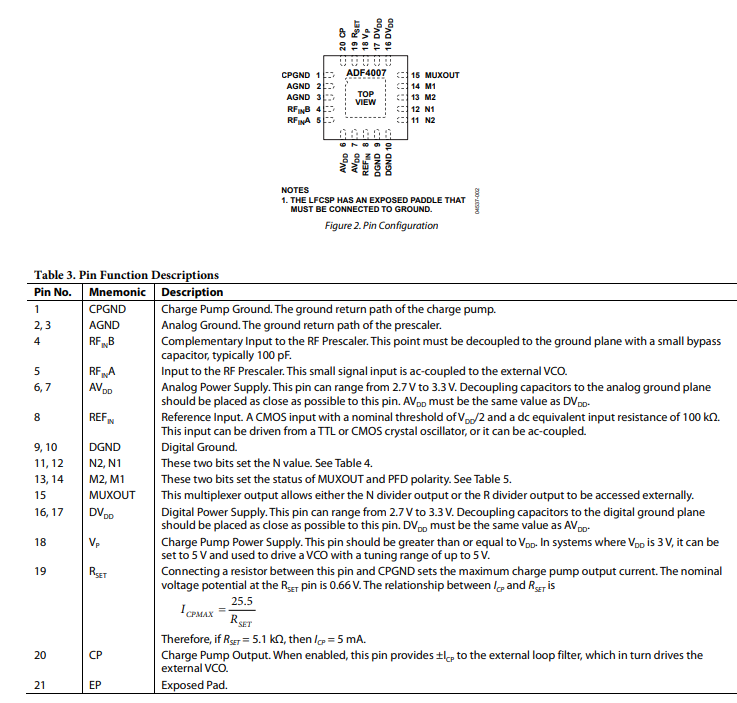

引腳配置描述

工作原理

參考輸入部分

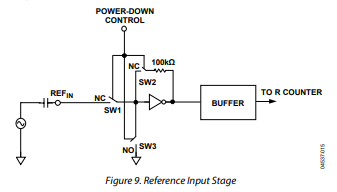

參考輸入級如圖9所示。SW1和SW2通常處于閉合狀態，SW3通常處于斷開狀態。當啟動掉電模式時，SW3閉合，SW1和SW2斷開。這確保了在掉電時參考引腳（(REF_{IN})）不會有負載。

射頻輸入部分

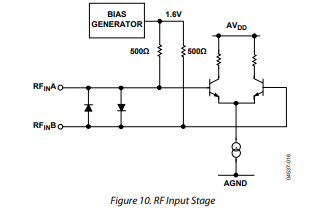

射頻輸入級如圖10所示。其后接一個兩級限幅放大器，以生成預分頻器所需的電流模式邏輯（CML）時鐘電平。

預分頻器P

預分頻器以CML電平工作，它從射頻輸入級獲取時鐘信號，并將其分頻到適合鑒頻鑒相器（PFD）的頻率。預分頻器可選擇為8、16、32、64或128 ，在本合成器中有效地作為N值使用。N1和N2設置預分頻器的值。應選擇預分頻器值，使預分頻器輸出頻率始終小于或等于120 MHz（PFD的最大指定頻率）。因此，對于4 GHz的射頻頻率，預分頻器值64有效，但32無效。壓控振蕩器（VCO）頻率公式為：

R計數器

R計數器固定設置為2。它將輸入?yún)⒖碱l率除以2，以產生送往鑒頻鑒相器（PFD）的參考時鐘。

鑒頻鑒相器（PFD）和電荷泵

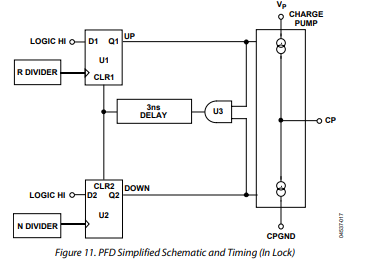

鑒頻鑒相器接收來自R計數器和N計數器（預分頻器P）的輸入，并輸出一個與兩者之間相位和頻率差成正比的信號。圖11是簡化示意圖。鑒頻鑒相器包含一個固定的3 ns延遲元件，用于控制抗反沖脈沖的寬度。此脈沖功能確保了鑒頻鑒相器傳遞函數中不存在死區，并將相位噪聲以及參考雜散降至最低。
