TPS43330-Q1 和 TPS43332-Q1 器件 （TPS4333x-Q1） 包括兩個電流模式 同步降壓控制器和電壓模式升壓控制器。TPS4333x-Q1 系列器件 非常適合用作具有低 I 的預穩壓器級Q要求和 必須在由于啟動事件而導致的 Supply Drops 中幸存下來的應用程序。集成升壓控制器 允許器件在低至 2 V 的輸入端工作，而不會看到降壓穩壓器的壓降 output 階段。在輕負載時，降壓控制器可以自動運行在 低功耗模式，僅消耗 30 μA 的靜態電流。
*附件：tps43332-q1.pdf

降壓控制器具有獨立的軟啟動功能和電源正常指示器。 降壓控制器中的電流折返和升壓中的逐周期電流限制 控制器提供外部 MOSFET 保護。開關頻率可編程超過 150 kHz 至 600 kHz 或與相同范圍內的外部時鐘同步。此外， TPS43332-Q1 器件提供跳頻擴頻作。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度 1 級：-40°C 至 125°C
    環境工作溫度
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 兩個同步降壓控制器
• 一個 Pre-Boost 控制器
• 輸入范圍高達 40 V，（瞬態高達 60 V），
  啟用升壓時工作電壓低至 2 V
• 低功耗模式 IQ ~~ ： 30 μA（1 個降壓接通），35 μA（2 個降壓接通）
• 低關斷電流 I sh < 4 μA
• 降壓輸出范圍 0.9 V 至 11 V
• 升壓輸出可選：7 V、10 V 或 11 V
• 可編程頻率和外部同步范圍
  150 kHz 至 600 kHz
• 單獨的使能輸入 （ENA， ENB）
• 頻率擴頻 （TPS43332）
• 輕負載時可選擇強制連續模式或自動低功耗
  模式
• 檢測電阻器或電感器 DCR 檢測
• Buck 通道之間的異相切換
• 峰值柵極驅動電流 1.5A
• 耐熱性能增強型 38 引腳 HTSSOP （DAP） PowerPAD?
  封裝

參數

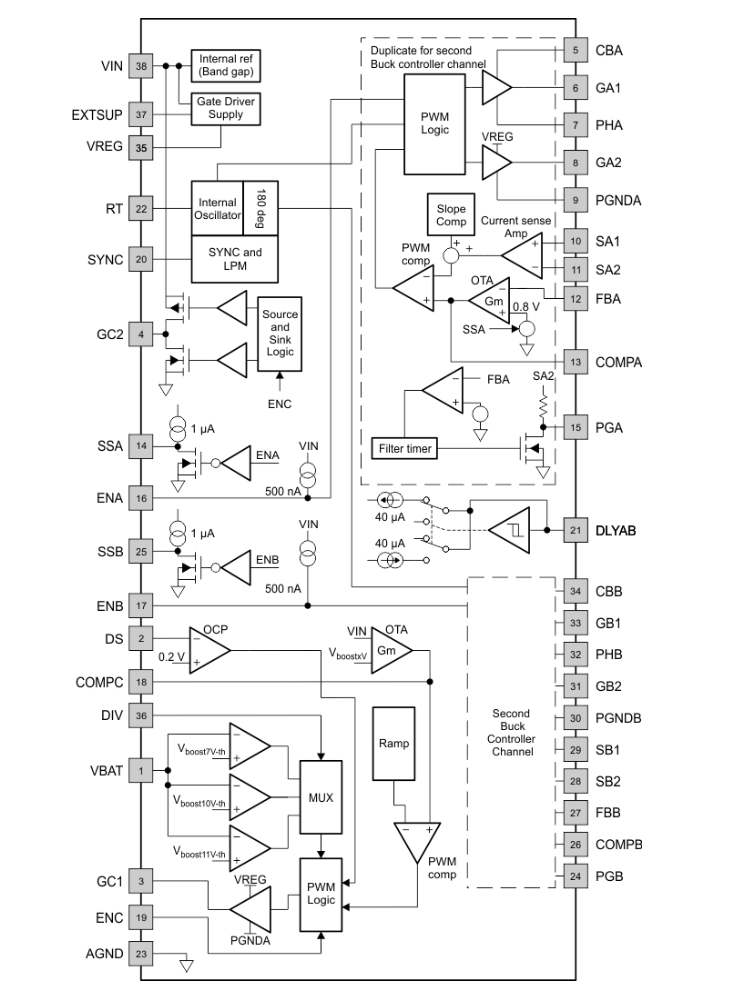

方框圖

1. 概述

TPS43332-Q1 是一款集成了兩個同步降壓控制器和一個升壓控制器的電源管理IC，適用于汽車和工業應用中的多軌DC電源系統。該器件具有低靜態電流、高效率、寬輸入電壓范圍等特點，特別適合于需要預調節器和低Iq要求的應用。

2. 主要特性

• ?兩個同步降壓控制器?：
  • 輸入電壓范圍：2V至40V（瞬態可達60V）。
  • 輸出電壓范圍：0.9V至11V。
  • 可編程頻率和外部同步，范圍150kHz至600kHz。
  • 獨立的軟啟動和電源良好指示。
  • 電流折返和外部MOSFET保護。
• ?一個升壓控制器?：
  • 固定頻率電壓模式。
  • 可編程輸出電壓：7V、10V或11V。
  • 循環逐周期電流限制保護。
• ?其他特性?：
  • TPS43332-Q1支持頻率跳變擴頻操作。
  • 熱增強型38引腳HTSSOP封裝。
  • 汽車級AEC-Q100認證。

3. 應用

• 適用于汽車啟動/停止系統、信息娛樂系統、導航儀表板系統等。
• 也適用于工業和汽車電子控制單元中的多軌DC電源分布系統。

4. 功能框圖

數據手冊提供了詳細的功能框圖，展示了TPS43332-Q1的內部結構，包括兩個降壓控制器、一個升壓控制器、柵極驅動電路、軟啟動電路、電源良好比較器、過溫保護等關鍵模塊。

5. 封裝與引腳

• TPS43332-Q1采用38引腳HTSSOP封裝。
• 數據手冊詳細列出了每個引腳的編號、名稱、類型和功能描述。

6. 電氣特性

• 數據手冊提供了詳細的電氣特性參數，包括輸入電壓范圍、輸出電壓范圍、靜態電流、工作效率、開關頻率、過溫保護閾值等。

7. 功能描述

• ?降壓控制器?：采用峰值電流模式控制，具有頻率選擇、使能輸入、反饋輸入、軟啟動、電流感測和限制、斜率補償、電源良好輸出和延遲等功能。
• ?升壓控制器?：采用固定頻率電壓模式控制，具有可編程輸出電壓、循環逐周期電流限制、過溫保護等功能。
• ?柵極驅動供電?：內部線性調節器提供柵極驅動供電，可選擇使用外部電源提高效率。
• ?外部P通道驅動?：用于驅動外部P通道MOSFET，實現反向電池保護或旁路二極管。

8. 設備功能模式

• ?正常模式PWM操作?：降壓控制器在固定頻率下工作，實現最優瞬態響應。
• ?輕載PFM模式?：在輕載條件下，降壓控制器自動進入低功耗模式，降低靜態電流。
• ?升壓控制器模式?：在輸入電壓低于設定值時激活，維持穩定的輸出電壓。

9. 應用與實施

• 數據手冊提供了典型應用電路和詳細的設計步驟，包括組件選擇、電感器和電容器計算、補償網絡設計等。

10. 布局指導

• 提供了關于接地、PCB電路布局、電源去耦、敏感電路位置等方面的詳細指導，以確保最佳性能和穩定性。
