HMC440QS16G/440QS16GE采用SMT封裝的2.8 GHz整數N分頻頻率合成器技術手冊
概述
HMC440QS16G(E)是一款整數N分頻頻率合成器，將10至1300 MHz的數字鑒相鑒頻器與10至2800 MHz 5位頻率計數器（從2到32的持續分頻)組合在一起，采用微型16引腳QSOP塑料封裝。 它適合低噪聲偏置-合成器應用。
HMC440QS16G(E)將高工作頻率和超低相位噪底結合在一起，能夠提供具有很寬環路帶寬的合成器和低分頻數，從而實現快速開關和極低相位噪聲。 與差分環路放大器結合使用時，HMC440QS16G(E)可以生成輸出電壓，用于鎖相VCO為參考振蕩器。
數據表：*附件：HMC440QS16G HMC440QS16GE采用SMT封裝的2.8 GHz整數N分頻頻率合成器技術手冊.pdf
應用
特性
- 超低SSB相位噪底： -153 dBc/Hz（10 kHz偏置、100 MHz參考頻率時）
- 可編程分頻器(N= 2-32)
工作頻率最高達到2.8 GHz - 開集輸出緩沖放大器，與基于運算放大器的環路濾波器接口
- QSOP16G SMT封裝： 29.4 mm2
- 計數器是低相位噪聲性能的關鍵元件

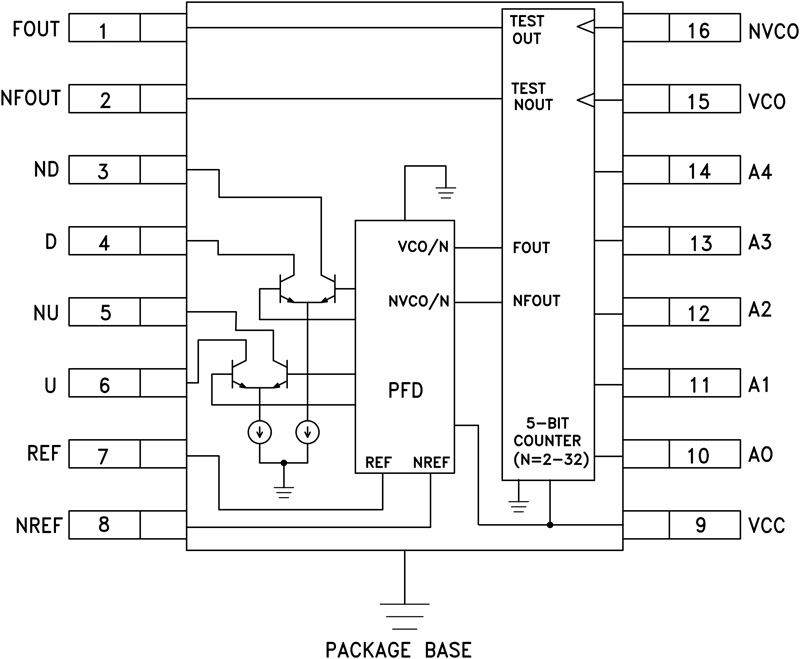

框圖

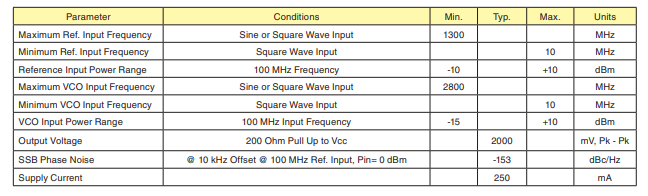

電氣規格

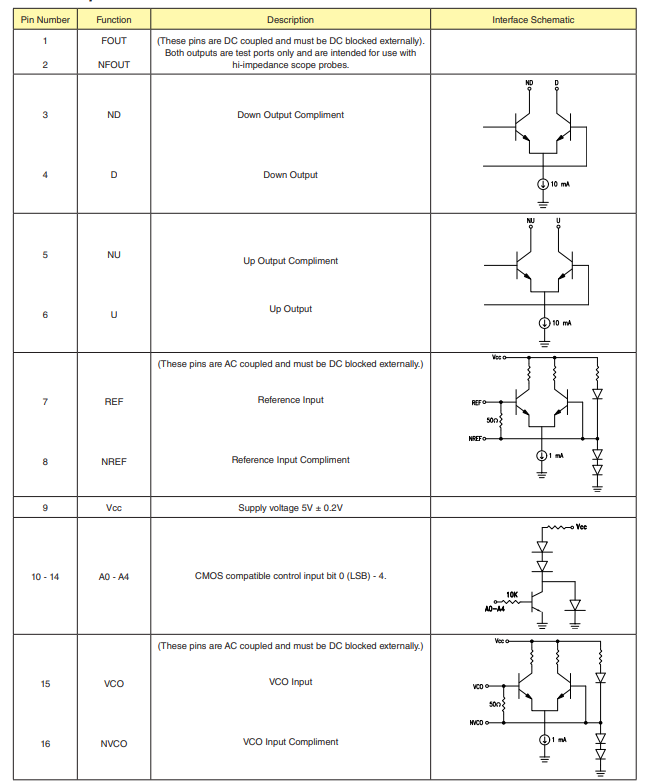

引腳描述

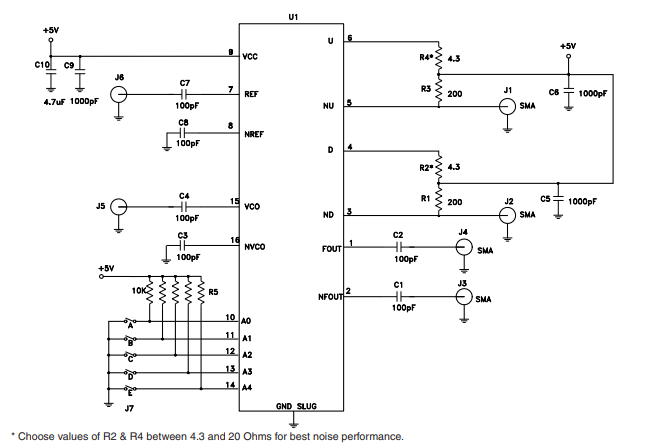

評估PCB電路

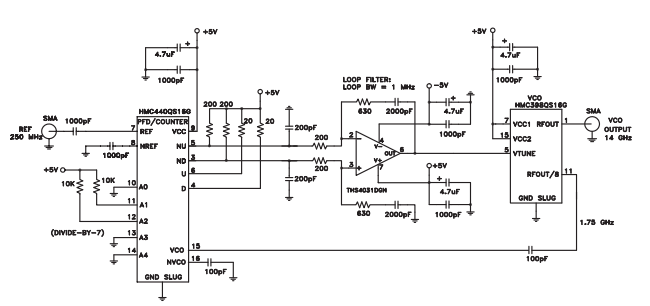

使用HMC440QS16G的典型PLL應用電路
