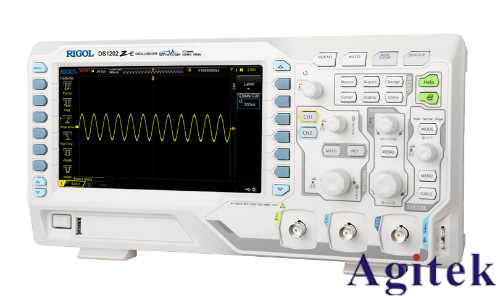

在現代電子測試領域，頻譜分析是信號特性研究的核心手段之一。普源DS2000系列示波器憑借其強大的FFT（快速傅里葉變換）功能，能夠?qū)r域信號轉換為頻域信息，幫助用戶快速定位信號頻率成分、噪聲分布及諧波特性。本文將結合實際操作步驟與原理講解，系統介紹DS2000示波器的頻譜分析功能設置方法，助力工程師高效完成信號分析任務。

一、頻譜分析功能概述
1.1 應用場景
電磁兼容性測試：分析設備輻射或傳導的電磁干擾頻譜
音頻信號調試：測量揚聲器頻響曲線、麥克風失真度
電源紋波檢測：量化開關電源中的高頻噪聲成分
通信信號解調：識別調制信號的載波頻率與邊帶結構
1.2 功能優勢
DS2000系列示波器提供以下頻譜分析特性：
寬頻分析范圍：支持從直流至示波器最大帶寬的頻譜顯示
靈活窗口函數：可選矩形窗、漢寧窗等降低頻譜泄漏
自動測量功能：一鍵標記峰值頻率、幅度及信噪比
數據導出能力：支持CSV格式保存頻譜數據
二、前置準備與基礎設置
2.1 信號連接與通道配置
1. 信號接入
將待測信號通過BNC探頭接入示波器CH1或CH2通道
若信號幅度超過示波器量程（如±20V），需使用衰減探頭并調整垂直檔位（V/div）
2. 時域波形調節
通過TIME/DIV旋鈕調整水平時基，確保時域波形至少顯示3個完整周期
啟用自動設置（AUTO）按鈕初步優化觸發條件
2.2 觸發系統校準
穩定的觸發是頻譜分析的基礎：
觸發模式選擇
推薦使用邊沿觸發（EDGE），設置觸發源為信號輸入通道（如CH1）
觸發電平調整
將觸發電平線置于信號幅值的中間位置，避免觸發抖動
三、頻譜分析功能啟用與參數配置
3.1 進入頻譜分析界面
操作步驟：
1. 按下菜單（MENU）鍵，通過方向鍵選擇分析（Analysis）菜單
2. 進入頻譜分析（Spectrum）子菜單，按下啟用（Enable）軟鍵激活頻譜顯示
3.2 核心參數設置
1. 采樣率與記錄長度
在頻譜設置（Spectrum Setup）菜單中選擇采樣率（Sample Rate）
建議設置為示波器最大采樣率的1/2~1/4，避免數據過載
例如：示波器采樣率為2GSa/s時，選擇500MSa/s
2. 窗口函數選擇
矩形窗（Rectangular）：適用于瞬態信號，但存在頻譜泄漏
漢寧窗（Hanning）：平滑邊緣，適合周期信號分析
布萊克曼窗（Blackman）：抑制旁瓣，適合窄帶信號
3. 頻率范圍與分辨率
頻率跨度（Span）：手動輸入分析頻率范圍（如20Hz~20MHz）
分辨率帶寬（RBW）：決定頻譜分辨率，計算公式為RBW = 采樣率 / 記錄長度
例如：500MSa/s采樣率下，設置RBW為10kHz可清晰分辨相鄰頻率成分
3.3 高級選項優化
1. 平均模式（Average）
單次平均：適用于穩定信號
指數平均：動態跟蹤信號頻譜變化
線性平均：降低隨機噪聲，提高信噪比
2. 參考電平（Ref Level）
調整頻譜圖垂直刻度基準，通常設置為信號最大幅度的70%~90%
四、頻譜數據分析與結果解讀
4.1 頻譜圖界面操作
1. 標記與測量
使用標記（Marker）功能定位頻譜峰值頻率與幅度
激活自動測量（Auto Measure）顯示中心頻率、帶寬、總功率等參數
2. 縮放與導航
通過水平縮放（Horizontal Zoom）聚焦特定頻段
旋轉垂直旋鈕調整頻譜幅度刻度
4.2 典型頻譜特征分析
1. 諧波失真檢測
觀察基頻整數倍的頻譜線，計算總諧波失真（THD）
`THD = √(ΣA2?) / A?`（A?為基頻幅度，A?為諧波幅度）
2. 噪聲本底評估
在空白頻段測量噪聲功率，評估系統動態范圍
五、常見問題與解決方案
5.1 頻譜泄漏
現象：信號頻譜出現偽峰或邊緣擴散
解決方案：
① 延長記錄長度以提高頻率分辨率
② 選擇合適的窗口函數（如漢寧窗）
③ 確保信號周期整數倍采樣
5.2 頻率混疊
現象：高頻成分折疊至低頻區域
解決方案：
① 降低輸入信號頻率或增加衰減系數
② 啟用示波器抗混疊濾波器（若支持）
5.3 信噪比不足
現象：頻譜中信號峰值被噪聲淹沒
解決方案：
① 增加信號輸入幅度
② 提高示波器垂直分辨率
③ 采用多次平均模式
六、應用案例：電源紋波頻譜分析
6.1 實驗設置
1. 信號源：開關電源輸出12V直流
2. 探頭配置：20:1無源探頭
3. 時域參數：
垂直檔位：500mV/div
時間刻度：50μs/div
觸發模式：邊沿觸發（上升沿）
6.2 頻譜配置
1. 窗口函數：漢寧窗
2. 頻率跨度：100kHz~20MHz
3. RBW：1kHz
4. 平均模式：線性平均（64次）
6.3 結果分析
主頻成分：開關頻率（如100kHz）及其諧波
噪聲頻段：高頻段（>1MHz）的EMI輻射
優化建議：在噪聲頻段增加LC濾波器
七、總結與注意事項
正確使用DS2000示波器的頻譜分析功能，需遵循以下原則：
參數匹配：采樣率、記錄長度與頻率跨度需協同調整
窗口優化：根據信號類型選擇窗口函數降低頻譜失真
觸發同步：確保時域與頻域分析采用相同觸發條件

通過本文的系統化設置流程，用戶可高效完成從信號采集到頻譜解讀的全過程。在實際應用中，建議結合示波器的動態波形更新功能（如DS2000的實時頻譜分析選項），實現信號的動態頻譜跟蹤與分析。
