模擬功放芯片采用數字信號處理技術，能將音頻信號轉換為數字信號，并通過數字放大技術進行放大；相比傳統的功放芯片，能源利用率更高，可以有效地避免傳統模擬功放中容易出現的失真、噪聲等問題；同時，還具有自動保護功能，能夠防止因過熱、過流等因素造成的損壞。

?D類立體聲音頻功率放大器的工作原理?基于脈寬調制（PWM）技術。其核心思想是將輸入的模擬信號轉換為脈沖流，并通過開關晶體管（通常是MOSFET）進行放大。

工采網代理的模擬功放芯片 - IML6603是一款高集成、高效率的雙通道D類音頻放大器；該芯片具有低失真、低噪聲和高動態范圍的特點；能夠輸出高達60W的功率，并支持4Ω、8Ω的揚聲器負載；采用了寬輸入電壓范圍和高抗干擾能力的設計，擁有MUTE+擴頻+2.1聲道同步+跳頻功能；支持4Ω、8Ω揚聲器負載；可Pin-to-Pin兼容替代TI TPA3118；可廣泛應用于：條形音箱、藍牙音箱、電視音頻、家庭影院等等。

模擬功放芯片 - IML6603

芯片內置了多種保護功能，如過溫保護、過電流保護和短路保護，旨在確保系統的穩定性和安全性。此外，該芯片還提供了直流偏置和AC耦合輸入方式，從而能夠靈活適應不同的音頻輸入需求。

iML6603采用HTSSOP-28封裝，具備新型高效率調制模式（HEM）和先進的EMI抑制技術。它還支持MUTE+擴頻+1聲道同步+跳頻功能，同時具有極小的諧波失真和低噪聲特性，信噪比高達109。此外，其頻率準確且變化小，失調電壓小至5，開/關機噪聲低，靜態電流僅為224，關斷電流和導通電阻也非常小。

iML6603音頻功放芯片具有優異的性能、出色的音頻處理能力；供電電壓范圍：4.5V～26V（支持單、雙供電），支持兩種模式輸出：在雙通道BTL模式下，能夠輸出24V@2*30W/8Ω的功率；在單通道PBTL模式下，能輸出24V@60W/4Ω功率；小巧的封裝易于集成到各種音頻設備中，如音響、功放、無線音箱等。

iML6603輸入級是一個完全差分的輸入級，輸入阻抗隨增益設置從36 dB增益的7.2 kΩ變化到20 dB增益的48 kΩ。表1列出了從較小增益值到較大增益值的值。輸入電阻值的公差為±20%，因此較小值將高于5.76 kΩ。輸入必須是交流耦合的，以較小化輸出的直流偏移量，并確保在接通和關閉電源期間輸出電壓的正確上升。

iML6603采用了一種關機操作模式，旨在在不使用的節能期間將供電電流（Icc）降低到較小水平。放大器使用時，正常運行時SDZ輸入端應保持高（跳點見規范表）。拉SDZ低將輸出輸出靜音，放大器進入低電流狀態。不要讓SDZ不連接，因為放大器的操作將是不可預測的。

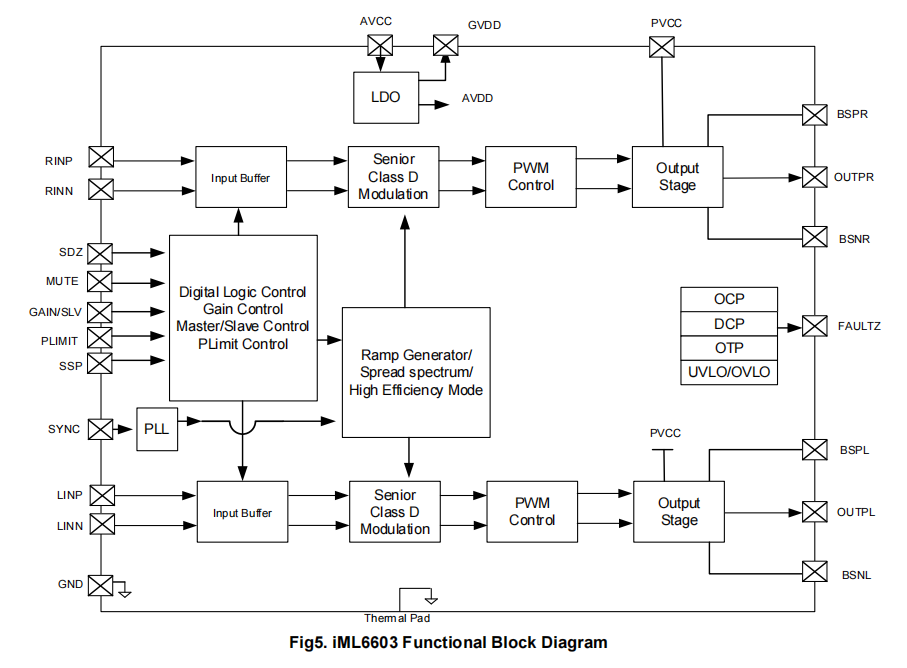

原理框圖：

原理框圖

特性：

輸入電源電壓范圍：4.5V至26V

支持大輸出功率：

-2×30W進入一個8Ω BTL負載在24 V

-1×60W進入一個4Ω PBTL負載在24 V

高功率效率：高達94%

低輸出偏移電壓：1.5 mV

低EMI與擴頻調制

低THD：0.01%@1W@8ohm@24V

600-KHz或500 ± 12%-KHz可選開關頻率

主從同步

可編程功率限制

并行BTL模式支持（PBTL）

支持單、雙路供電

直流檢測，和短路保護與錯誤報告

過壓和過壓保護（UVLO和OVP）

熱關閉（OTP）

封裝HTSSOP-28

iML6603憑借其高效率和穩定性使得音頻系統能夠輸出更加清晰、細膩和動態的音頻效果，滿足對高品質音樂的需求，有需要的可聯系“在線客服”獲取datasheet、報價、樣片等更多產品信息。
