2025年，智能穿戴市場自開年以來呈現"百鏡齊放"的態勢。瞬拍/防抖技術與眼鏡的結合，帶來了全新的第一視角影像錄制體驗;云端AI大模型的接入，帶來了音&視的融合交互;微型化、低功耗的設計也不斷優化佩戴體驗。高清智能、輕便時尚的AI眼鏡，給用戶帶來了更多產品暢想，也對芯片方案提出了更高要求?！救拘乱淮鶹821智慧視覺芯片】的量產正當其時。

全志V821芯片具備優秀的高清圖像及視頻處理能力，滿足AI眼鏡低功耗和微型化設計的需求，并提供AI眼鏡定制化軟件方案包，助力合作伙伴實現產品快速落地。目前，基于全志V821「慧眼」解決方案的AI眼鏡已完成客戶首發，于4月18日亮相香港電子展，并正式開始銷售。

全志V821架構優勢

全志V821憑借芯片高集成/小型化特點，為客戶提供靈活高效的解決方案：

發揮藍牙芯片成熟產業鏈優勢，V821靈活適配各類藍牙耳機方案，在藍牙配置上提供更多選擇，同時基于藍牙可穿戴芯片，可無縫拓展顯示等功能;

在高清圖片/視頻傳輸時，V821高速總線可直接通過內置Wi-Fi將高清視頻及圖片發送到手機，進一步節省功耗來延長續航時間;

V821內置了低功耗內存，除傳統方案外，可以選擇更高性價比的SD NAND等存儲，進一步降低綜合成本。

全志V821「慧眼」AI眼鏡解決方案

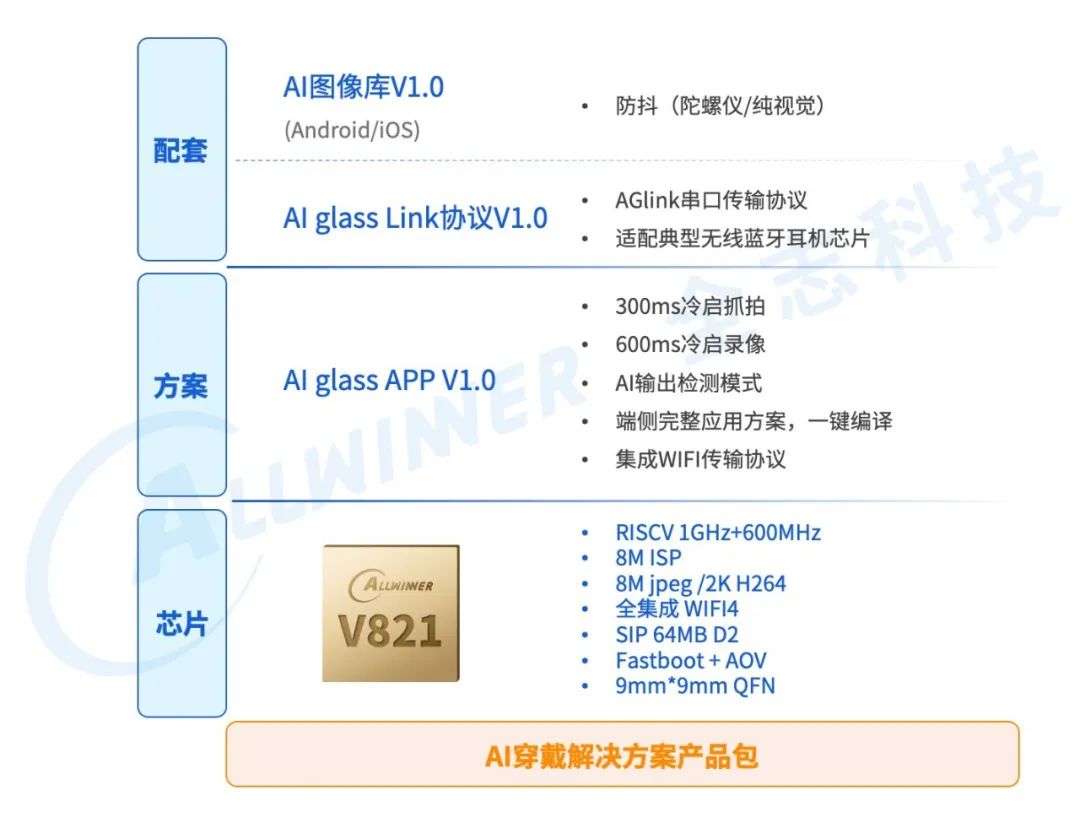

基于V821芯片的性能優勢和規格特點，全志在基礎產品包上，融合積累多年的運動相機圖像處理技術，提供了一套滿足AI眼鏡架構的產品包，包括芯片層、方案層和資源層，助力AI眼鏡在內的視覺穿戴類產品快速拓展落地。

芯片層

大小核協同，毫秒級冷啟動

最快300ms進入拍照，600ms進入錄制，滿足AI眼鏡快速抓拍需求。

低內存高像素，視頻幀融合處理

可在64MB內存下實現典型500萬~800萬圖像傳感器接入及拍照、1080P~2K視頻錄制，并支持陀螺儀低延遲封裝對齊視頻幀，便于手機側融合處理。

低功耗，長續航

典型1080P30幀視頻拍攝場景，芯片平均功耗為283~295mW。

定制化ISP，更適合AI眼鏡

針對眼鏡搭載的1/4~1/5寸小型圖像傳感器及小光圈等特點，結合專業級ISP針對性調優。

方案層

硬件參考

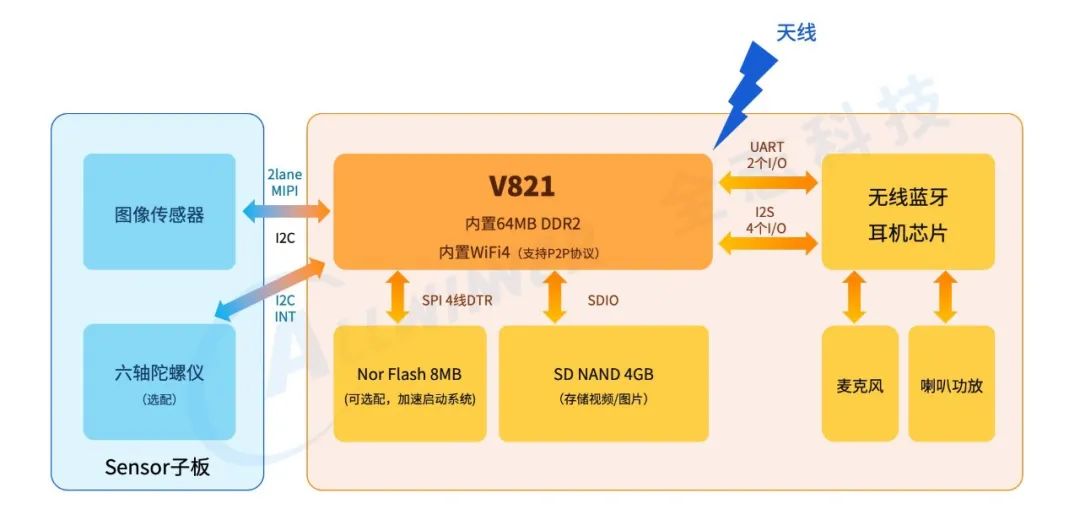

針對典型AI眼鏡硬件需求，全志提供完整的V821硬件驗證參考設計及原型開發評估板，并預留接口，可自由組合后端藍牙芯片，用于前期原型快速開發調試。

軟件應用

針對拍照、視頻錄制、照片及音視頻文件保存、文件傳輸、AI識圖等9種典型業務場景，可一鍵編譯出典型場景固件，快速實現與藍牙芯片聯調。并在后續提供完整Linux應用源碼，便于二次開發，拓展各類差異化視覺穿戴產品。

協議配套

針對SoC與藍牙芯片高效聯調需求，基于UART/I2S等接口實現了完整通信協議，并提供RTOS源碼便于客戶在藍牙芯片側進行移植，協議兼顧實時高性能與靈活拓展。 資源層

核心外圍元器件

針對AI眼鏡產品形態常用的攝像頭、存儲等物料，均已完成適配，包括：格科微500萬圖像傳感器，索尼800萬圖像傳感器，恒爍、芯天下等存儲器件。更多型號結合需求在持續適配中。

算法配套層

全志配套不僅提供基礎手機防抖算法的處理庫，也可協助對接第三方防抖算法庫，便于合作伙伴基于原有手機APP快速整合防抖效果。未來還將升級更多圖像視頻處理增強功能。

新一代支持1200萬~2000萬拍照、4K視頻錄像的【V881系列芯片】將在2025年下半年亮相;V881芯片方案還可在V821穿戴解決方案上無縫銜接升級，進一步助力合作伙伴持續提升產品體驗，為AI智能眼鏡市場提供更豐富完整的方案選擇。
