LMH3401 是一款針對射頻 (RF)、中頻 (IF) 或高速時域應用進行優化的超高性能差分放大器。 此器件非常適合驅動模數轉換器 (ADC) 時需要進行單端到差分轉換的直流耦合或交流耦合應用。 LMH3401 在單端輸入到差分輸出模式或差分輸入到差分輸出模式下工作時產生的二階和三階失真非常低。

數據手冊：*附件：LMH3401 7GHz、超寬帶、全差動放大器技術手冊.pdf

片上電阻簡化了印刷電路板 (PCB) 實現，并能夠在 2GHz 的可用帶寬內提供最高性能。 此性能使得 LMH3401 非常適合測試和測量、寬帶通信以及高速數據采集等應用。 該器件提供了共模參考輸入引腳，以便使放大器輸出共模符合 ADC 輸入要求。 此器件的工作電源電壓介于 3.3V 到 5.0V 之間；并且支持雙電源供電以滿足特定應用需求。

使用 5.0V 電源且達到 275mW 的超低功耗時才能實現這一性能等級。 掉電功能還可實現節能。 LMH3401 通過德州儀器 (TI) 的高級互補 BiCMOS 工藝制成，并采用節省空間的 14 引腳超薄四方扁平無引線 (UQFN) 封裝，規定的工作溫度范圍為 –40°C 到 85°C。

特性

• 在直流到 2GHz 的頻率范圍內具有優異的單端到差分轉換性能
• 7GHz，–3dB 帶寬
• 2GHz 時具備出色的二次諧波 (HD2) 和三次諧波 (HD3) 性能：
  • 10MHz 時為 –96 (HD2)，–102 (HD3)
  • 500MHz 時為 –79 (HD2)，–77 (HD3)
  • 1GHz 時為 –64 (HD2)，–72 (HD3)
  • 2GHz 時為 –55 (HD2)，–40 (HD3)
• 2GHz 時達到最佳 OIP3 性能：
  • 200MHz 時為 45dBm
  • 1GHz 時為 33dBm
  • 2GHz 時為 24dBm
• 固定單端到差分電壓增益：16dB
• 噪聲因數：200MHz (RS = 50Ω) 時為 9dB
• 轉換率：18,000V/μs
• 支持單電源或分離電源供電
• 掉電功能
• 電源電流：55mA

引腳功能和配置

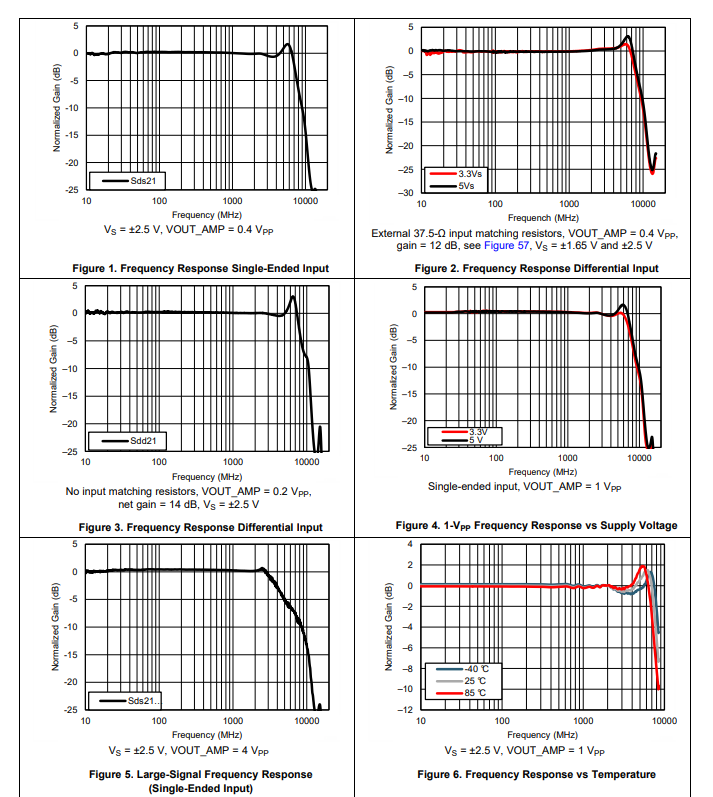

典型特性

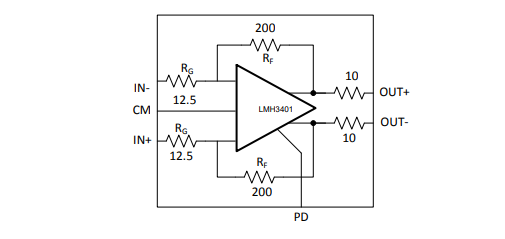

功能方框圖

應用

• 每秒千兆次采樣 (GSPS) 模數轉換器 (ADC) 驅動器
• 用于高速數據采集的 ADC 驅動器
• 用于基于微波的 1GBPS 以太網的 ADC 驅動器
• 數模轉換器 (DAC) 緩沖器
• 寬帶增益級
• 單端到差分轉換
• 電平轉換器
