概述
AD9866是一款混合信號前端(MxFE ) IC，適合要求發射和接收路徑功能的收發器應用，數據速率最高可達80 MSPS。靈活的數字接口、省電模式和發射-接收高隔離度，使該器件特別適合半雙工和全雙工應用。該數字接口極為靈活，可與支持半雙工或全雙工數據傳輸?shù)臄?shù)字后端實現簡單接口，因此AD9866經常用來取代分立式ADC和DAC解決方案。省電模式能夠降低個別功能模塊的功耗，或者在半雙工應用中關斷未使用的模塊。串行端口接口(SPI)允許對許多功能模塊進行軟件編程。片內PLL時鐘乘法器和頻率合成器提供所有需要的內部時鐘，以及單晶振或時鐘源的外部時鐘。
數據表：*附件：AD9866 12位寬帶調制解調器混合信號前端技術手冊.pdf

發射信號路徑由可旁路2×/4×低通插值濾波器、12位TxDAC ^?^ 和線路驅動器組成。在輸入數據速率為80 MSPS時，發射路徑信號帶寬可以高達34 MHz。TxDAC提供差分電流輸出，可將該輸出直接導引至外部負載，或?qū)б羶?nèi)部低失真電流放大器。電流放大器(IAMP)可以配置為電流或電壓模式線路驅動器（采用兩個外部NPN晶體管），能夠提供23 dBm以上的峰值信號功率。發射功率可以進行數字控制，范圍為19.5 dB，步進為0.5 dB。

接收路徑由可編程放大器(RxPGA)、可調諧低通濾波器(LPF)和12位ADC組成。低噪聲RxPGA具有?12 dB至+48 dB的可編程增益范圍，步進為1 dB；對于30 dB以上的增益設置，其折合到輸入端的噪聲低于3.3 nV/√Hz。接收路徑LPF截止頻率可以在15 MHz至35 MHz范圍內設置，或者簡單地予以旁路。12位ADC可以在5 MSPS至80 MSPS范圍內實現出色的動態性能。RxPGA和ADC均能提供可調整的功耗，以實現功耗/性能優化。AD9866可以為許多寬帶調制解調器提供高度集成的解決方案。它采用節省空間的64引腳芯片級封裝，額定溫度范圍為?40°C至+85°C商用溫度范圍。

應用

• 電力線網絡
• VDSL和HPNA
• 有線通信

特性

• 低成本3.3 V CMOS MxFETM，適合寬帶調制解調器
• 12位數模轉換器
  2×/4×插值濾波器
  200 MSPS DAC更新速率
• 集成23 dBm線路驅動器，具有19.5 dB增益控制范圍
• 12位、80 MSPS模數轉換器
• -12 dB至+48 dB低噪聲RxPGA(<2.5 nV/√Hz)
• 三階可編程低通濾波器
• 靈活的數字?jǐn)?shù)據路徑接口
  -半雙工和全雙工操作
  -向后兼容AD9975和AD9876
• 多種關斷/省電模式
• 內部時鐘乘法器(PLL)
• 兩路輔助可編程時鐘輸出
• 提供64引腳芯片級封裝或裸片

框圖

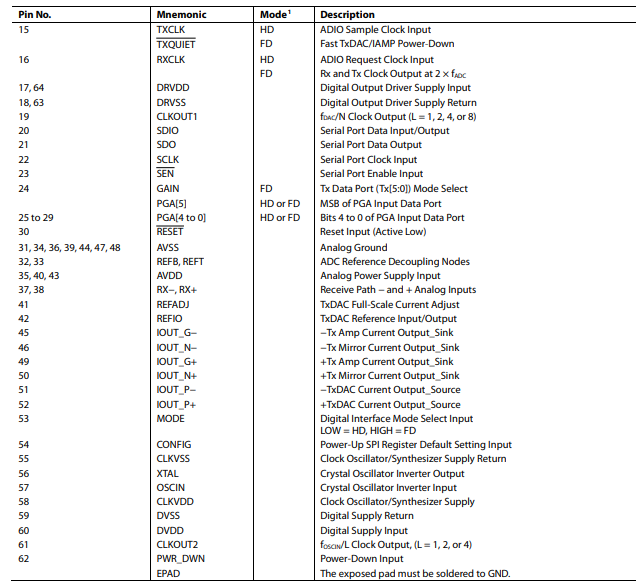

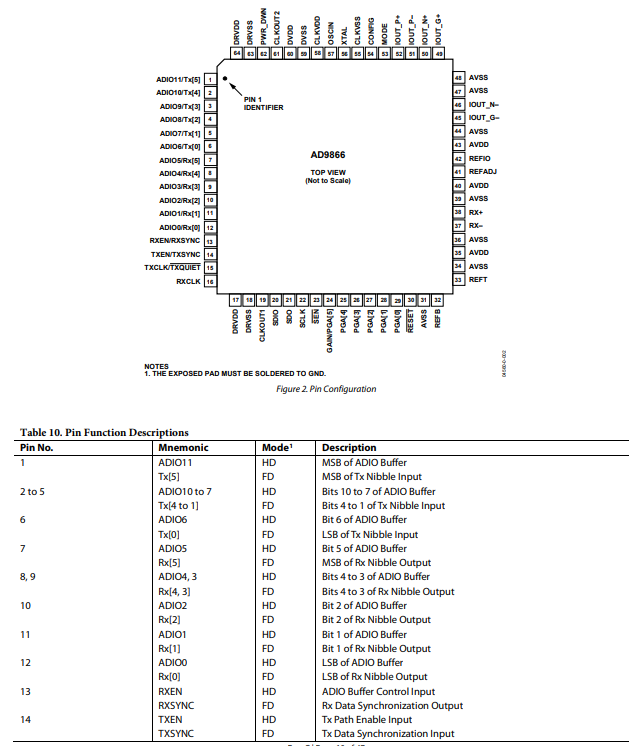

引腳配置描述

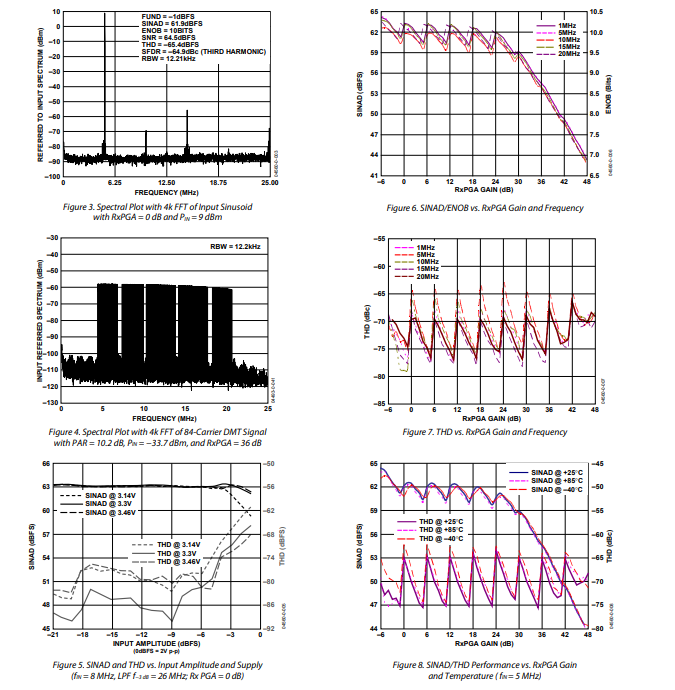

典型性能特征

數字接口

數字接口端口可配置為半雙工或全雙工模式，分別通過將MODE引腳置低或高來實現。在半雙工模式下，發射路徑（Tx）和接收路徑（Rx）共享一個10位雙向總線，稱為ADIO端口。在全雙工模式下，數字接口被劃分為兩個6位端口，分別為Tx[5:0]和Rx[5:0]，用于同時進行Tx和Rx操作。在這種模式下，數據在AD9865 ASIC與外部器件之間傳輸。AD9865還具備靈活的數字接口，可通過6位PGA端口更新RPGA和TxPGA增益寄存器，實現快速更新；也可通過SPI端口進行較慢的更新。更多信息請參閱RPGA控制部分。

半雙工模式

當MODE引腳置低時，半雙工模式按以下方式運行。雙向ADIO端口通常在Tx數據路徑和Rx數據路徑之間交替使用。數字接口由AD9865 ASIC控制，通過使能ADIO端口的輸入鎖存器和控制輸出驅動器來實現。此外，還使用兩個控制信號，即來自DSP（或數字ASIC）的TXEN和RXEN。同時，也會用到兩個時鐘信號：TXCLK用于鎖存Tx輸出數據，RXCLK用于鎖存Rx輸入數據。通過將TXEN和RXEN設置為低電平（默認設置），可禁用ADIO端口，使其能夠與共享總線進行交互。

在內部，ADIO端口由一個輸入鎖存器和一個三態輸出緩沖器組成，用于將Tx路徑與Rx路徑并行連接。輸入鎖存器：RXEN用于將三態輸出設置為一個五樣本深度的FIFO。輸入樣本在內部ADC時鐘（ADCLK）和外部采樣時鐘（TXCKS）之間進行對齊。當TXEN引腳為高電平，且TXCLK引腳上有時鐘信號時，ADIO總線會將Tx數據字傳輸?shù)絋x路徑，如圖49所示。

ADIO端口之后的Tx插值濾波器可以通過將RXEN引腳置低來與TXCLK解耦。這樣，在TXEN為高電平的情況下，插值濾波器會在33個時鐘周期內對數據進行濾波，然后在TXCLK上重新同步。

當RXEN引腳為高電平，且RXCLK引腳上有時鐘信號時，輸出將來自接收路徑，并驅動ADIO總線。當輸出緩沖器使能時，有效數據將在RXCLK的六個時鐘周期延遲后從內部FIFO中輸出。

如果在此期間TXEN為高電平且TXCLK存在，ADIO將變?yōu)槿龖B(tài)。一旦RXEN引腳變回低電平，ADIO也將變?yōu)槿龖B(tài)。圖50展示了接收路徑輸出時序。

為了增加數字接口端口的靈活性，SPI寄存器中提供了多個編程選項。這些選項列于表14中。默認情況下，Tx和Rx數據格式為直接二進制，但可更改為補碼、偏移二進制或格雷碼。默認的TXEN和RXEN設置為高電平有效，但可將其設置為相反極性，以便它們共享同一控制端。在這種情況下，ADIO端口仍可被置于共享總線上，其輸入鎖存器可通過SPI寄存器控制信號進行使能和禁用，輸出驅動器也可獨立調整。接收時鐘可通過選擇時鐘的上升沿或下降沿來驗證/采樣接收路徑數據。最后，對于低數據速率應用，可降低輸出驅動器的強度。

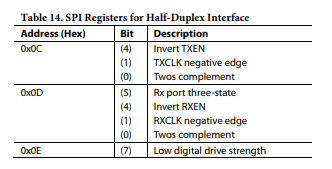

表14列出了半雙工接口的SPI寄存器。

半雙工接口可配置為從設備或主設備與數字ASIC通信。圖51展示了從設備配置示例。在此示例中，AD9866接收DAC和ADC所需的所有時鐘和控制信號，這些信號由數字ASIC提供。由于采樣時鐘是從OSCIN信號衍生而來的，因此TXCLK和RXCLK信號必須與OSCIN信號頻率相同。OSCIN信號的相位關系與TXCLK、RXCLK和OSCIN信號相關。如果數字ASIC無法提供較低頻率的時鐘源，AD9866可使用其內部時鐘為DAC和ADC生成時鐘，并通過CLKOUT1或CLKOUT2將所需的時鐘信號傳輸給數字ASIC。
