流水線型(Pipeline)ADC由于能夠同時滿足高精度和高采樣率的需求，在高性能數據采集和儀器系統、醫療設備、通信測試設備、軟件無線電等領域得到了廣泛應用。高采樣速率往往伴隨著較高的功耗，而客戶群體又對高速ADC的功耗較為敏感。首先，降低ADC功耗可以減少散熱，降低系統功耗，提升可靠性(減緩失效)和降低成本(減少使用復雜的散熱系統)；其次，隨著便攜性電子設備的普及，更長的設備續航時間也是工業、醫療和通信等領域的迫切需求。

士模推出業界極低功耗14位250MSPS Pipeline ADC CM3432，可在全信號帶寬內實現超低功耗及優異性能。CM3432采用士模原創的高可靠性環形放大器(Robust Ring-Amp)技術，相比國際競品可節省60%的功耗。低功耗與高性能的完美結合，不僅能使測量測試以及通信等應用具備寬帶寬與高靈敏度，同時還能實現更高的效率和密度。

產品亮點

CM3432是一款低功耗、高速、14位集成雙通道Pipeline ADC，采樣率最高達250MSPS。

• 采用原創的高可靠性環形放大器(Robust Ring-Amp)技術，在250MSPS采樣率下每通道功耗僅為160mW，功耗較國際競品AD9643降低60%，提供了行業領先的低功耗性能。同時保證高中頻條件下優異的信噪比(SNR)和無雜散動態范圍(SFDR)，在185MHz輸入信號頻率條件下SNR為69.4dB，SFDR為80dB。
• 內置高精度、低溫漂電壓基準源，采用高線性度低噪聲ADC前端采樣電路、低抖動時鐘分發電路以及數字校正功能。采用LVDS接口輸出ADC的采樣數據，同時也提供CMOS接口模式，兼顧高速和低功耗接口需求。

技術亮點

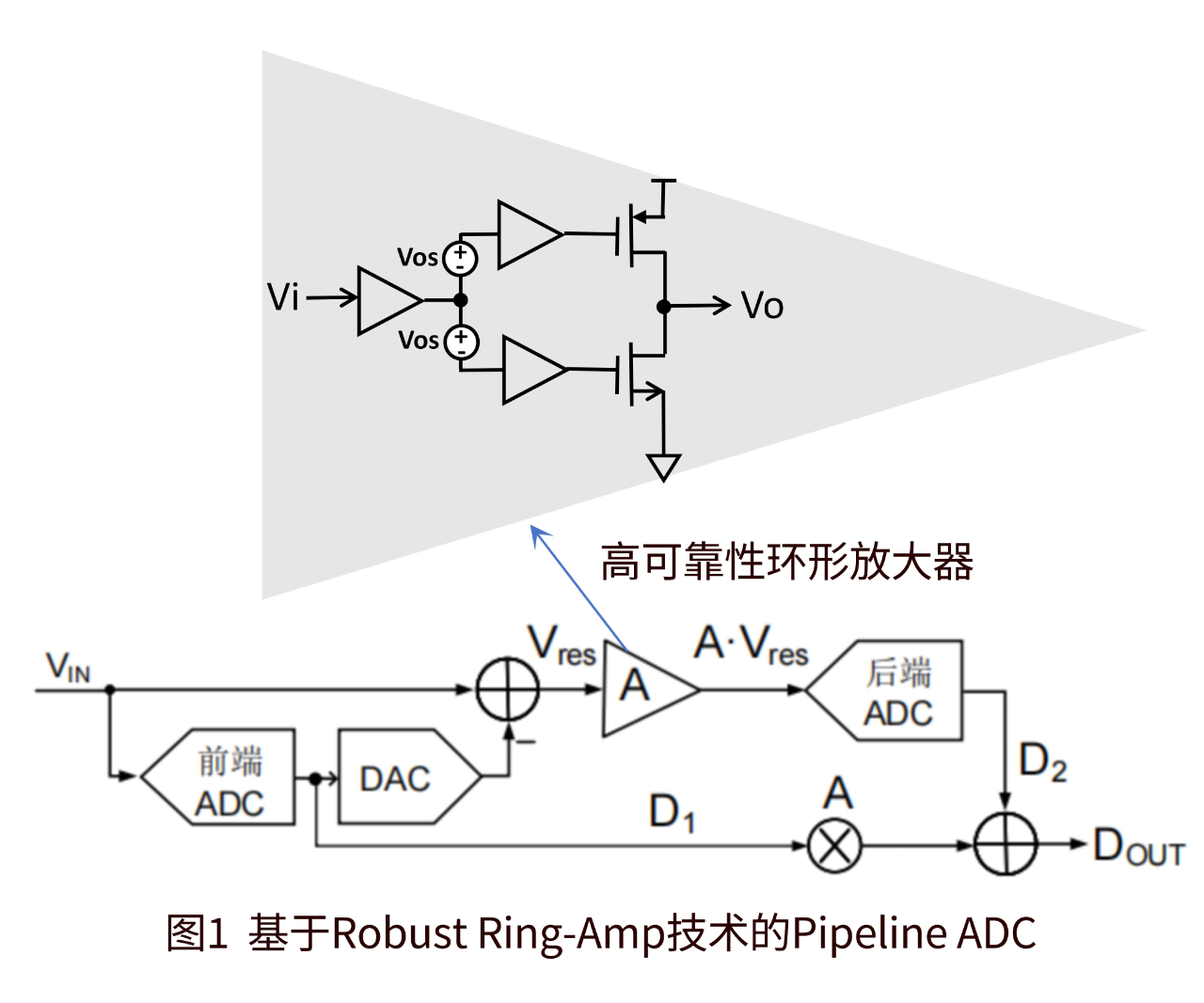

高可靠性環形放大器(Robust Ring-Amp)

CM3432采用Pipeline架構實現高速模擬信號轉換。余差放大器是Pipeline ADC中最關鍵的模塊，其精度直接決定了ADC的性能。傳統余差放大器采用基于密勒補償的多級運算放大器實現，存在功耗高、噪聲大等問題。與傳統的密勒補償的運算放大器相比，環形放大器具有低功耗、低噪聲的優點。

然而，早期的環形放大器結構存在穩定性問題，會給ADC產品工作的穩定性和可靠性埋下隱患。具體來說，環形放大器的穩定性由位于輸出級的主極點決定。早期的環形放大器的主極點頻率對工藝角、電源電壓和環境溫度(即Process，Voltage, Temperature，簡稱PVT)較為敏感，導致穩定性隨PVT變化而惡化。

士模微電子提出了高可靠性環形放大器(Robust Ring-Amp)技術，解決了PVT穩定性這一技術難題，不僅實現了更低功耗的產品，同時保障了在工業環境下性能穩定。在相同精度和采樣率條件下，CM3432僅為國際競品AD9643功耗的40%，取得了極具競爭力的功耗優勢。

可靠性設計
為滿足客戶對產品可靠性的高要求，在功能設計的同時，需要對潛在的失效模式及機理進行可靠性設計。以保護電路為例，CM3432采用對電源/地添加ESD保護二極管，實現對IO的ESD防護。對于部分高速高性能IO，通過ESD打壓模型精確優化ESD保護二極管尺寸，實現AC性能和可靠性協同優化。對于部分敏感IO，在信號路徑中增加串聯電阻，以提高ESD能力。電源地之間添加Power Clamp以保障泄放通路，最終CDM為250V，HBM為1500V。

高速Pipeline ADC配套產品

基準源

• CM5102(競品AD780/ADR431/ADR421)，可以選擇性輸出2.5V和3V電壓，最大溫漂5ppm/℃，可以滿足絕大多數場景。
• CM5415(競品LT1021/ADR425/ADR435)，高精密5V齊納基準源，最大溫漂5ppm/℃，保證了優異的噪聲性能以及極低的溫漂。
• CM5405(競品LT1021/ADR4550)，可以輸出5V電壓，最大溫漂3ppm/℃，更能滿足工業醫療等應用場景。

放大器

• CM4141(競品AD8628)，超低失調電壓斬波軌到軌輸入輸出，可做基準源緩沖器。

LDO

• CM614x(競品LT1963)，1.5A，低噪聲，快速瞬態響應穩壓器。
• CM6121(競品LT3045)，500mA，超低噪聲和PSRR。

更多高速PipelineADC和配套產品，歡迎訪問官網或咨詢銷售團隊。

質量與服務

對高性能的極致追求也包含了對質量的嚴謹態度，只有精益求精的工匠精神才能做到兩者的兼顧。為滿足工業客戶對產品一致性、穩定性和可靠性的高要求，士模已經建立整套從研發設計、實驗室測試、批量生產驗證測試到客戶應用參考設計及支持、售后失效分析等產品全生命流程的支持和服務體系。

質量保障

• 產品質量：工程階段/量產階段/產品生命周期內均對產品的制成能力/SPC/PFMEA/ControlPlan/變更管理有明確的管控要求及效果確認。
• 可靠性及失效分析：參考工規/車規的可靠性標準執行嚴苛的Qual及量產監控可靠性，具備失效分析流程及第三方合作的實驗室。
• 售后質量：按照2485原則處理客戶訴求及現場支持分析，建立可追溯性管理制度進行異常追蹤及品質管理；遵循J-STD-046進行變更管理。

技術服務

• 系統解決方案：工業現場應用場景的多樣化，對信號采集系統的要求也是多樣的。士模FAE團隊擁有一流的從原理圖、PCB到嵌入式開發的技術背景，目前在北京、上海、蘇州、武漢和深圳均有貼近客戶的布局，可以和客戶一起設計、驗證和實現各種不同信號采集系統的解決方案。
• 全方位技術支持：發揮產品全正向設計的優勢，依托扎根于國內市場的研發、AE和FAE團隊，士模可以為客戶提供一站式技術服務，及時解決客戶在產品應用過程中的技術問題。
