概述
MAX1005是一款組合式數字化儀和重建集成電路,可用于通信信號解調和調制系統。它將IF欠采樣和信號合成功能集成到單個低功耗電路中。其模數轉換器(ADC)用于直接采樣或欠采樣下變頻的RF信號,而其數模轉換器(DAC)則重新創建IF子載波和傳輸數據。由于模擬輸入放大器具有(15MHz)寬帶寬,MAX1005的ADC非常適合欠采樣應用。DAC的毛刺能量非常低,從而充分減少了干擾雜散信號的傳輸。片上基準電壓源提供低噪聲ADC和DAC轉換。
MAX1005以低功耗預算提供高水平的信號完整性。它采用單電源供電,或者采用獨立的模擬和數字電源供電,各自電壓范圍為+2.7V至+5.5V。MAX1005可以采用5.5V的非穩壓模擬電源和低至2.7V的穩壓數字電源供電。這種靈活的電源操作可以在復雜的數字系統中進一步省電。
MAX1005具有三種工作模式:發射(DAC有效)、接收(ADC有效)和關斷(ADC和DAC無效)。在關斷模式下,總電源電流降至1μA以下。該器件只需2.4μs即可從關斷模式中喚醒。MAX1005非常適合手持式以及基站應用。它采用小型16引腳QSOP封裝,額定工作溫度范圍為商業和擴展溫度范圍。
數據表:*附件:MAX1005 IF欠采樣量化器技術手冊.pdf
應用
- PCS/N
- PHS/P
- PWT1900
- 無線環路
特性
- 差分輸入5位ADC
- 差分輸出7位DAC
- 15Msps最小轉換速率
- -1dB全功率帶寬:25MHz
- ADC的SFDR為44dB
- DAC在10.7MHz時的SFDR(成像)為39dB
- 內部基準電壓源
- 并行邏輯接口
- 單電源供電(+2.7V至+5.5V)
- 低功耗關斷模式:0.1μA

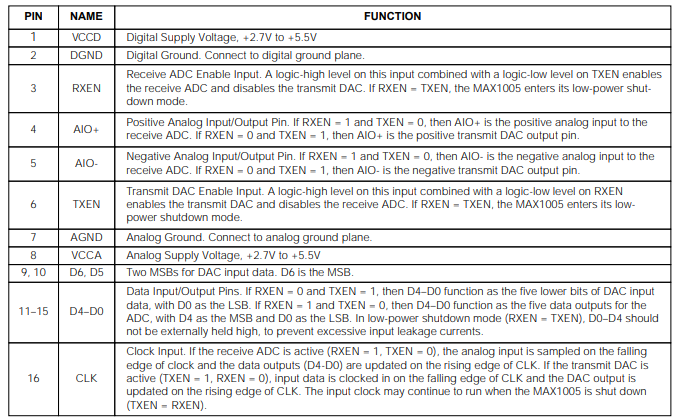

引腳配置

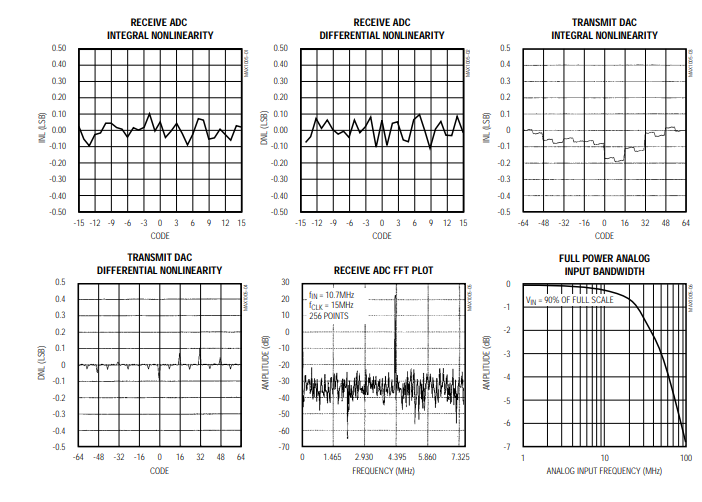

典型操作特性
電源去耦與接地
MAX1005設有獨立的模擬電源引腳(VCCA)和數字電源引腳(VCCD),同時也有獨立的模擬地引腳和數字地引腳,目的是將電路中模擬信號與數字信號間的串擾降至最低。該器件可在2.7V至5.5V之間的任一電源電壓下工作。這一特性使得數字電路能從經調節的邏輯電源供電,從而降低功耗,同時保持與外部邏輯的兼容性,并且允許模擬電路在未經過調節的電源下運行。
模擬地(AGND)和數字地(DGND)應在靠近器件處相連。任何時候,AGND與DGND之間的電壓差都不應超過0.3V。
整個電路板的模擬電源和數字電源都需要良好的直流去耦。在電源引腳上放置電源去耦電容,使電流路徑盡可能短地回流到電源。建議使用等效串聯電阻(ESR)較低的10μF電解電容。為實現最佳的比特性能,盡量減少電容負載,使數字輸出走線盡可能短。分別在每個VCC電源引腳旁,放置盡可能靠近器件封裝的高品質陶瓷電容進行去耦。
-
