一、項目概述

本文介紹如何使用ESP32微控制器驅動ST7789 TFT液晶屏和XPT2046觸摸芯片，通過LVGL圖形庫實現主題切換功能，并開發一個實用的觸摸屏示波器應用。項目包含兩大核心功能：

LVGL多主題切換：支持8種不同風格的UI主題

示波器功能：
模擬/數字信號采集、觸摸控制面板、光標測量系統、自動頻率檢測

二、硬件準備

接線圖

三、環境搭建

1. 安裝庫

lv_arduino v3.0.1

TFT_eSPI

XPT2046_Touchscreen

2. TFT_eSPI配置（User_Setup.h）：

?
?#define ST7789_DRIVER      // Full configuration option, define additional parameters below for this display

#define TFT_WIDTH  240 // ST7789 240 x 240
#define TFT_HEIGHT 320 // ST7789 240 x 320

#define TFT_MISO 19
#define TFT_MOSI 23
#define TFT_SCLK 18
#define TFT_CS   15  Chip select control pin
#define TFT_DC   2   Data Command control pin
#define TFT_RST  4   Reset pin (could connect to RST pin)

四、核心代碼解析

4.1 LVGL主題設置

?
// 主題初始化
void setup() {
    lv_test_theme(); // 默認主題
    // 可選主題：
    // lv_test_theme_1(lv_theme_night_init(210, NULL));
    // lv_test_theme_1(lv_theme_material_init(210, NULL));
}

// 顯示驅動回調
void my_disp_flush(lv_disp_drv_t *disp, const lv_area_t *area, lv_color_t *color_p) {
    tft.setAddrWindow(area->x1, area->y1, area->x2, area->y2);
    for(int y=area->y1; y<=area-?>y2; y++){
        for(int x=area->x1; x<=area-?>x2; x++){
            tft.writeColor(color_p->full, 1);
            color_p++;
        }
    }
    lv_disp_flush_ready(disp);
}

4.2 觸摸驅動（帶消抖）

?
bool my_touchpad_read(lv_indev_drv_t *indev, lv_indev_data_t *data) {
    static lv_coord_t last_x = 0, last_y = 0;
    bool is_touched = ts.touched();

    if(is_touched){
        TS_Point p = ts.getPoint();
        // 坐標轉換與校準
        last_x = map(p.x, cal_x_min, cal_x_max, 0, 320);
        last_y = map(p.y, cal_y_max, cal_y_min, 0, 240);

        // 滑動檢測
        if(abs(last_x - prev_x) >5 || abs(last_y - prev_y) >5){
            is_sliding = true;
        }

        // 消抖處理
        if(!is_sliding && (millis()-last_touch_time)>CLICK_DEBOUNCE_MS){
            last_touch_time = millis();
        }
    }
    data->point.x = last_x;
    data->point.y = last_y;
    return false;
}

4.3 簡易示波器核心邏輯

波形采樣：

?
void takeSample() {
    if(!digitalMode){ // 模擬模式
        uint16_t raw = analogRead(ADC_PIN);
        samplesBuffer[sampleIndex] = raw * amplitudeScale;
    }else{ // 數字模式
        bool state = digitalRead(DIGITAL_PIN);
        samplesBuffer[sampleIndex] = state ? 4095 : 0;
    }
    sampleIndex = (sampleIndex+1) % MAX_SAMPLES;
}

波形繪制：

?
void updateWaveform() {
    waveSprite.fillSprite(BG_COLOR);
    // 繪制網格
    for(int x=0; x



	五、觸摸控制面板實現


?
void create_ui(){
    // 創建選項卡式控制面板
    lv_obj_t *tabview = lv_tabview_create(rightPanel, NULL);
    lv_obj_t *timeTab = lv_tabview_add_tab(tabview, "時基");

    // 時基選擇滾輪
    lv_obj_t *timebaseRoller = lv_roller_create(timeTab);
    lv_roller_set_options(timebaseRoller, "0.5msn1.0msn2.0ms", LV_ROLLER_MODE_NORMAL);

    // 幅度控制滑塊
    lv_obj_t *ampSlider = lv_slider_create(ampTab);
    lv_slider_set_range(ampSlider, 0, 400);

    // 模式切換開關
    modeSwitch = lv_switch_create(controlPanel);
    lv_obj_set_event_cb(modeSwitch, mode_switch_event_cb);
}



	六、性能優化技巧

	雙緩沖機制：使用TFT_eSPI的Sprite功能減少閃爍

	異步采樣：在loop()中分離采樣和顯示邏輯

	動態刷新：根據時基自動調整刷新率

	內存管理：


?
static lv_color_t buf[LV_HOR_RES_MAX * 10]; // LVGL緩沖區
TFT_eSprite waveSprite = TFT_eSprite(&tft); // 波形緩沖



	七、實測效果

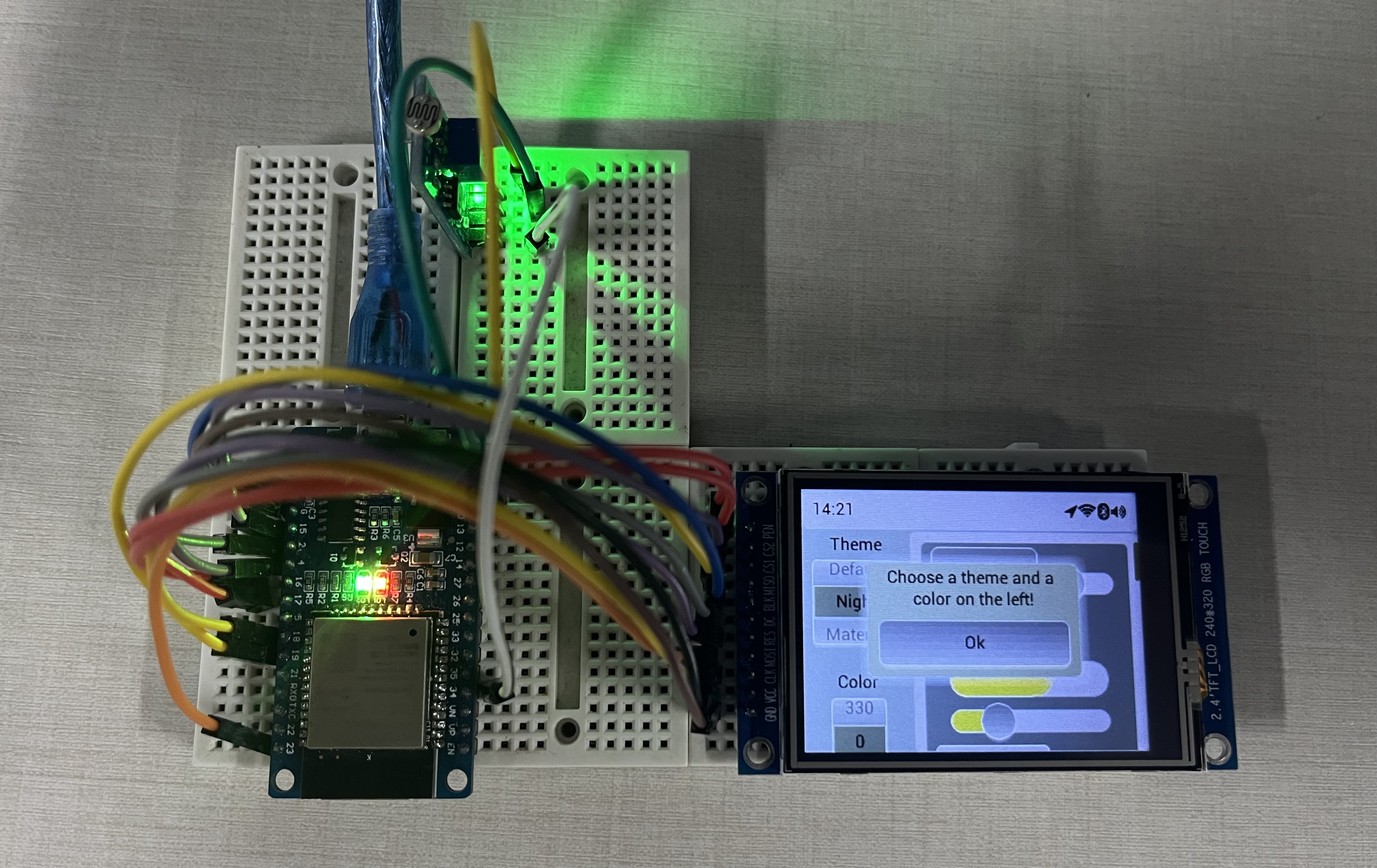

	7.1 LVGL不同主題切換



	演示視頻:

	https://www.bilibili.com/video/BV1CwjAziEKj/?spm_id_from=888.80997.embed_other.whitelist&bvid=BV1CwjAziEKj&vd_source=a31e3d8d8ce008260eee442534c2f63d

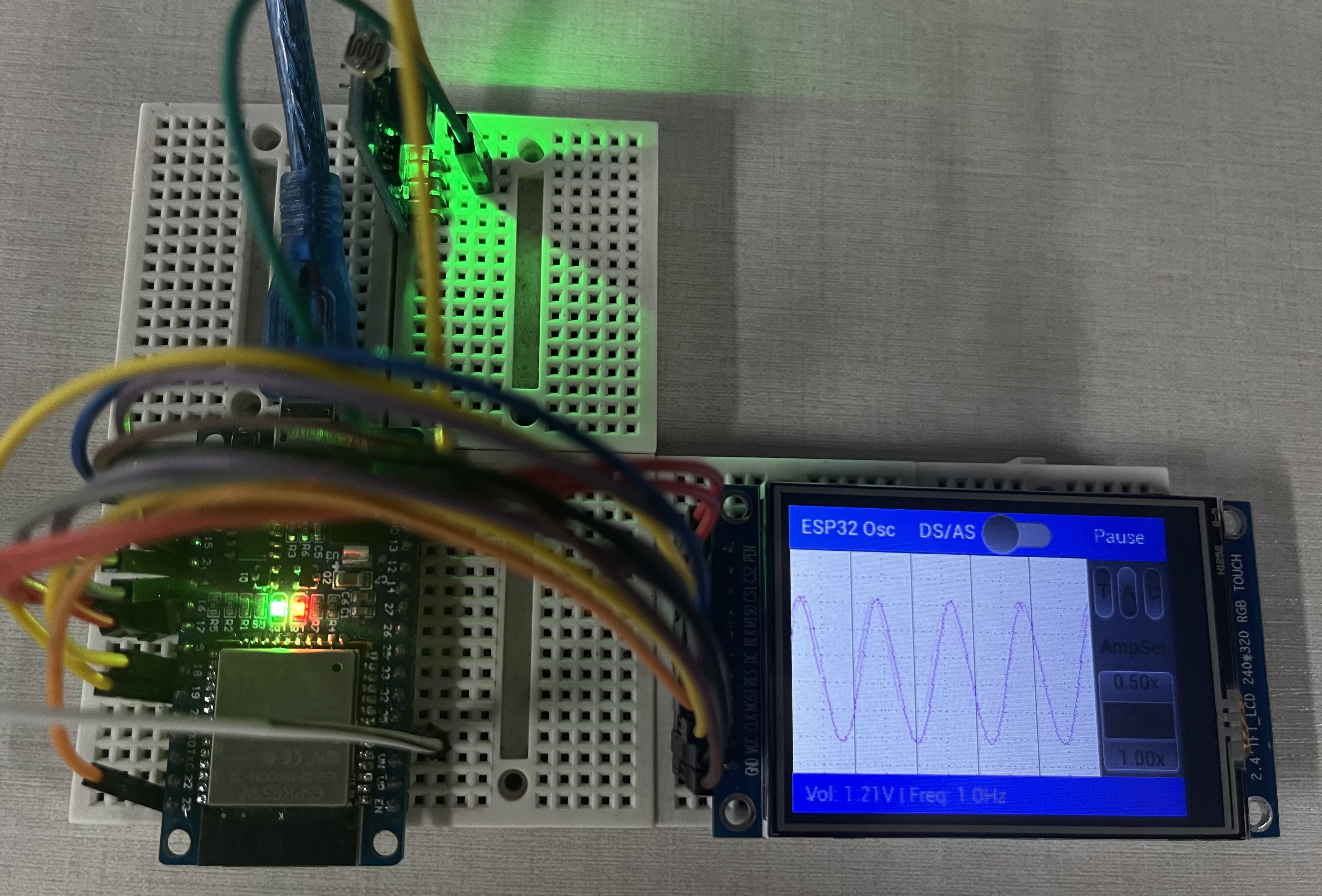

	7.2示波器觸控界面效果



	演示視頻：

	https://www.bilibili.com/video/BV1FxjwzwEyF/?spm_id_from=888.80997.embed_other.whitelist&bvid=BV1FxjwzwEyF&vd_source=a31e3d8d8ce008260eee442534c2f63d

	八、常見問題解決

	觸摸校準異常

	修改cal_x_min/max和cal_y_min/max值

	使用校準例程獲取實際參數

	LVGL內存不足


?// 修改lv_conf.h配置
#define LV_MEM_SIZE (48*1024)
#define LV_DISP_DEF_REFR_PERIOD 30



	完整代碼獲?。?/strong>


	Github倉庫：https://github.com/Leeri1y/esp32-st7789

	百度網盤：https://pan.baidu.com/s/19TVS2PBJpYqExxsannnH3w?pwd=epyd 提取碼: epyd

	互動交流：歡迎在評論區留言討論，遇到問題可提交Issues

	附錄：關鍵函數速查表

				函數


				功能


				調用示例


				lv_btn_create()


				創建按鈕


				lv_obj_t * btn = lv_btn_create(parent, NULL);


				lv_sw_get_state()


				獲取開關狀態


				bool state = lv_sw_get_state(sw);


				lv_roller_set_options()


				設置滾輪選項


				lv_roller_set_options(roller, "1n2n3", true);


				waveSprite.pushSprite()


				刷新顯示


				waveSprite.pushSprite(0, 0);


				ts.touched()


				檢測觸摸


				if(ts.touched()) { ... }


	?動手實踐建議

	先運行基礎顯示示例驗證硬件連接

	逐步添加功能模塊（先顯示后觸摸）

	使用串口監視器調試輸出

	保存不同版本的代碼備份
