隨著汽車電氣化趨勢日益明顯，直流有刷電機在在尾門、滑動門、電動車窗、電動座椅等關鍵功能部件中的應用日益增多，在此趨勢下，汽車制造商對于電機控制的需求愈發提升，他們需要一種更加輕松、安全、緊湊的方式來控制這些電機，以提升汽車的整體性能和用戶體驗。

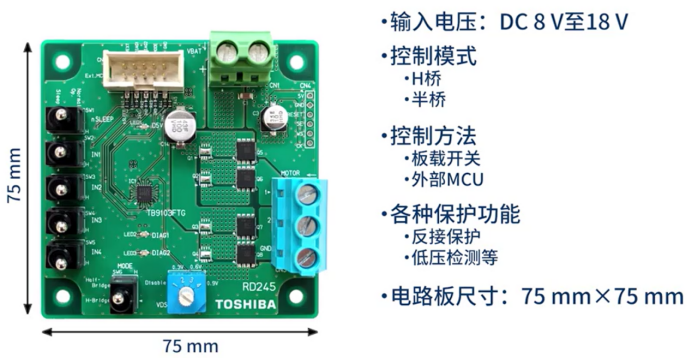

東芝采用TB9103FTG的車載直流有刷電機控制電路參考設計，該設計適用DC 8 V至18 V寬輸入電壓，可在半橋模式下控制兩臺電機，或在H橋模式下控制一臺電機。同時，電機的控制方式靈活，既可以通過板載開關實現，也可以由外部MCU進行控制。此外，該設計還具備反接保護、低壓檢測等多種電路保護功能，使電機的每一次轉動都更安全、有保障。

本參考設計的核心TB9103FTG是東芝推出的車載雙通道半橋柵極驅動IC，該產品具備多種使用模式，可作為單通道H橋或雙通道半橋使用，器件外觀采用VQFN24封裝，尺寸僅為4 mm×4 mm，為緊湊設計的車載應用創造了條件。

在橋接電路中，該車載直流有刷電機控制電路參考設計可以與不同的MOSFET配合使用，以驅動具有不同額定電流的電機。例如，選用東芝XPN7R104NC MOSFET時，最大額定輸出電流為10A；而選用XPH3R304PS MOSFET時，最大額定輸出電流則可達20A。
