TRF37C75 具有斷電引腳的、40MHz至4000MHz、18dB射頻增益塊放大器技術手冊
TRF37C75 采用具有功率降低引腳的 2.00mm x 2.00mm 超薄小外形尺寸無引線 (WSON) 封裝，這使得這款器件非常適合于空間占用和低功率模式十分關鍵的應用。
數據手冊：*附件：TRF37C75 具有斷電引腳的、40MHz至4000MHz、18dB射頻增益塊放大器技術手冊.pdf
TRF37C75 的設計目的是易于使用。 為了實現最大靈活性，這個產品系列使用常見的 5V 電源，并且流耗為 85mA。 此外，這一系列在設計時使用了有源偏置電路，此電路在過程、溫度和電壓變化范圍內提供一個穩定且可預計的偏置電流。 為了實現增益和線性預算，此器件被設計成提供一個平坦增益響應，以及頻率達到 4000MHz 時的出色 OIP3 輸出。 針對空間受限應用，這一系列與 50Ω 內部匹配，這樣簡化了使用，并且最大限度地減小了所需的印刷電路板 (PCB) 面積。
特性
- 40MHz-4000MHz
- 增益：18dB
- 噪聲值：3.5dB
- 輸出 P1dB：2000MHz 時為 19.5dBm
- 輸出 IP3：2000MHz 時為 34dBm
- 功率降低模式 (Power Down Mode)
- 單電源：5V
- 溫度范圍內的穩定性能
- 無條件穩定
- 強健的靜電放電 (ESD) 防護：> 1kV 人體模型 (HBM)；> 1kV 充電器件模型 (CDM)
引腳功能和配置

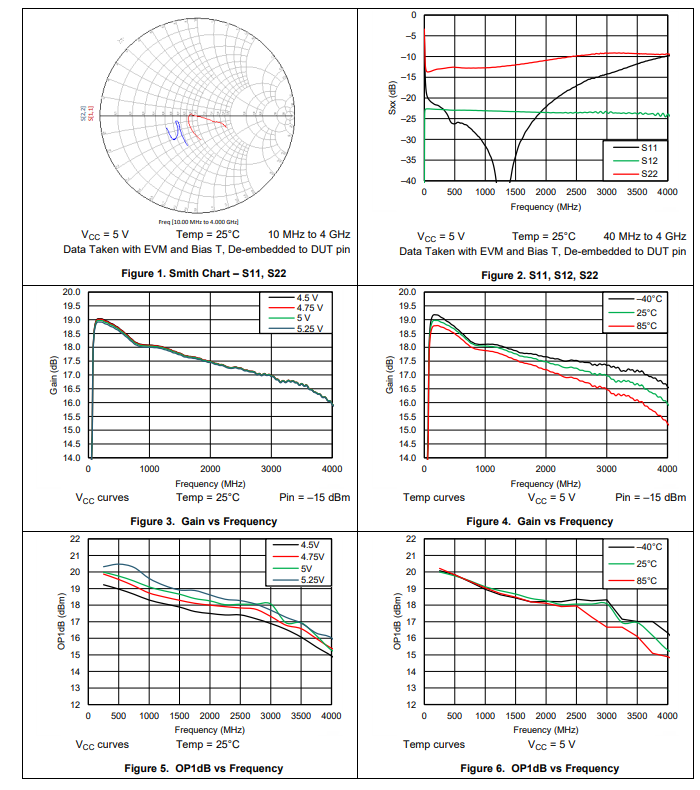

典型特性

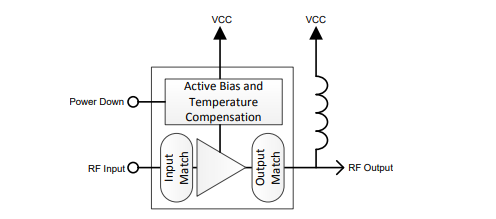

功能方框圖
應用范圍
