OPA355-Q1 器件是一款高速電壓反饋 CMOS 運算放大器，專為需要寬帶寬的 應用 而設計。OPA355-Q1 器件單位增益穩定并且可驅動大輸出電流。此外，OPA355-Q1 器件具有一個數字關斷（使能）功能。這個特性在空閑期間提供節電功能，并將輸出置于高阻抗?fàn)顟B(tài)，以支持輸出復用。差分增益為 0.02%，而差分相位為 0.05°。每通道的靜態電流為 8.3mA。

數據手冊：*附件：OPA355-Q1 汽車2.5V；200MHz GBW；具有關斷狀態的CMOS單路運算放大器技術手冊.pdf

OPA355-Q1 針對低至 2.5V (±1.25V) 和高達 5.5V (±2.75V) 的單電源或雙電源供電運行進行了優化。針對 OPA355-Q1 器件的共模輸入范圍擴展至低于接地電壓 100mV 以下和高達 V+ 以上 1.5V。電源軌的輸出擺幅在 100mV 以內，從而支持寬動態范圍。

特性
? 符合汽車類應用的 要求
? 具有符合 AEC-Q100 標準的下列特性
– 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫
度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C4B
? 單位增益帶寬：450MHz
? 寬帶寬：200MHz GBW
? 高轉換率：360V/μs
? 低噪聲：5.8 nV/√Hz
? 出色的視頻性能：
– 差分增益：0.02%
– 差分相位：0.05° (0.1dB)
– 增益平坦度：75MHz
? 輸入范圍包括接地
? 軌至軌輸出（在 100mV 以內）
? 低輸入偏置電流：3pA
? 低關斷電流：3.4μA
? 啟用和禁用時間：100ns 和 30ns
? 熱關斷
? 單電源工作電壓范圍：2.5V 至 5.5V
? MicroSIZE 封裝

引腳功能和配置

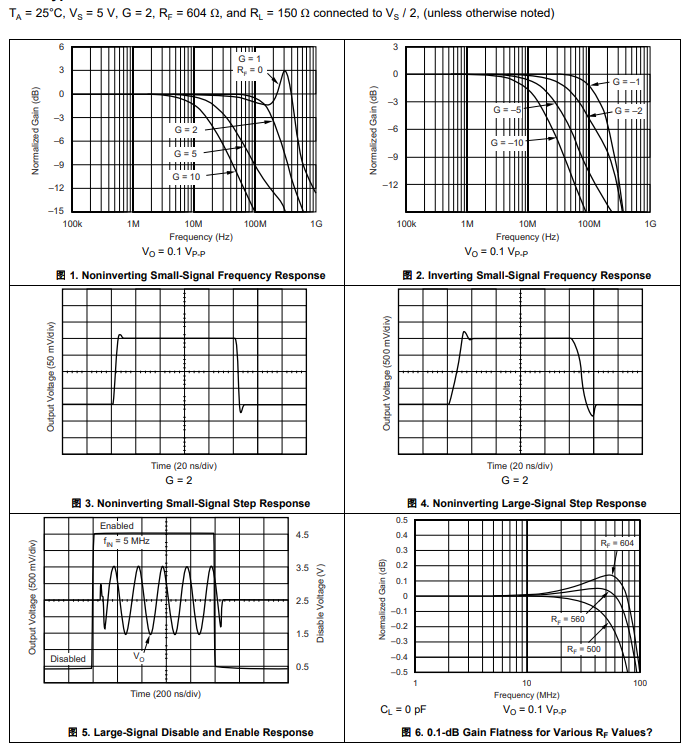

典型特性

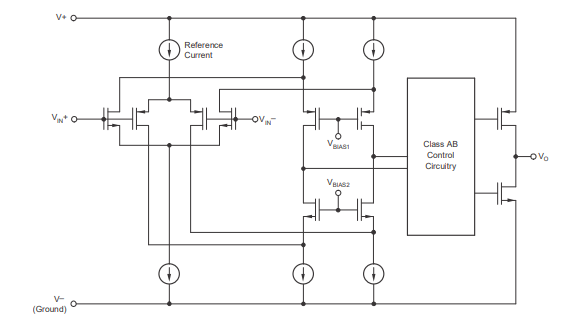

功能方框圖

應用
? 汽車
? 有源濾波器
? 高速積分器
? 模數轉換器 (ADC) 輸入緩沖器
? 數模轉換器 (DAC) 輸出放大器
