今天小編給大家?guī)淼氖莵碜詍ocketech的基于樹莓派和XIAO RP2040的圍棋棋盤娛樂系統，每塊圍棋石都會根據其狀態顯示面部表情，從而便于評估整體比賽情況。即使是不熟悉圍棋規則的人也可以通過這些表情輕松理解游戲。

靈感

我的靈感來自網絡游戲SquishyGo，在SquishyGo中，您可以使用鼠標在網絡瀏覽器上放置圍棋棋子。我想如果我們能觸摸到圍棋子會更有趣，而且它們有面部表情，所以我做了這個小項目。

EmoGo圍棋

圍棋是一種基于領土的游戲。在職業圍棋中，獲勝者取決于他們自己的棋子包圍的區域的大小，那里沒有棋子。然而，EmoGo遵循“純圍棋”的規則，獲勝者取決于每個玩家在棋盤上的棋子數量。玩家只能放置棋子;一旦放置，它們就無法移動。兩位玩家最終在棋盤上的棋子數量相同。然而，如下圖所示，有一個特定的條件：如果圍棋棋子完全被對手的棋子或棋盤邊緣包圍，則必須將其移除。在EmoGo中，獲勝的關鍵是移除對手的棋子，同時確保自己的棋子留在棋盤上。

當圍棋被對手的圍棋包圍時，它們會顯示一張哭泣的臉?？奁膰灞环Q為“死棋”，必須從棋盤上移走。在傳統圍棋中，玩家經常忘記移除死棋，但在這個游戲盤系統中，如果你嘗試在移除所有哭泣的圍棋之前放置新的圍棋，任何新放置的棋子也會顯示哭泣的臉，游戲無法進行。這確保了所有 “死子 ”都被清除，沒有任何錯誤。

在對手下一步移動時將成為死棋的圍棋會顯示出“麻煩臉”。如果您的圍棋顯示此表情，則表示您遇到了麻煩。您必須決定是保存這些棋子還是放棄它們。在這個游戲板系統中，Go 棋子的表情表示游戲狀態對您有利還是不利。隨著您對游戲越來越熟悉，您可以采取一些行動來防止您的圍棋棋子出現這種麻煩的表情。換句話說，圍棋上的表情有助于玩家理解圍棋的規則，并使他們能夠發展基本的戰術思維。

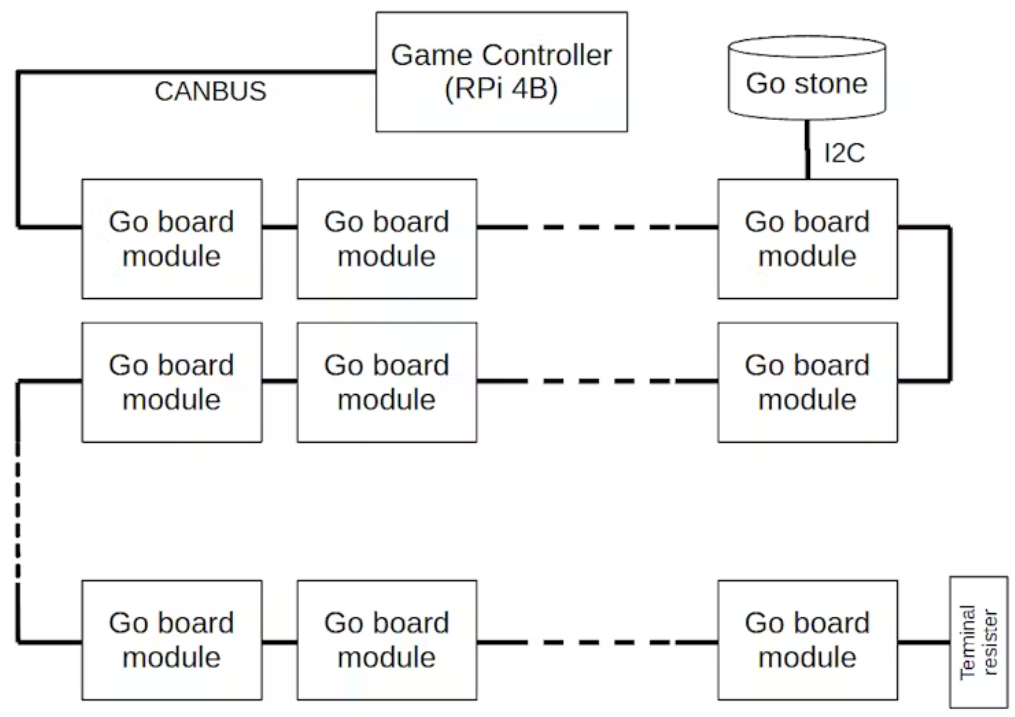

該系統的系統架構如下

每個模塊由以下部分組成：

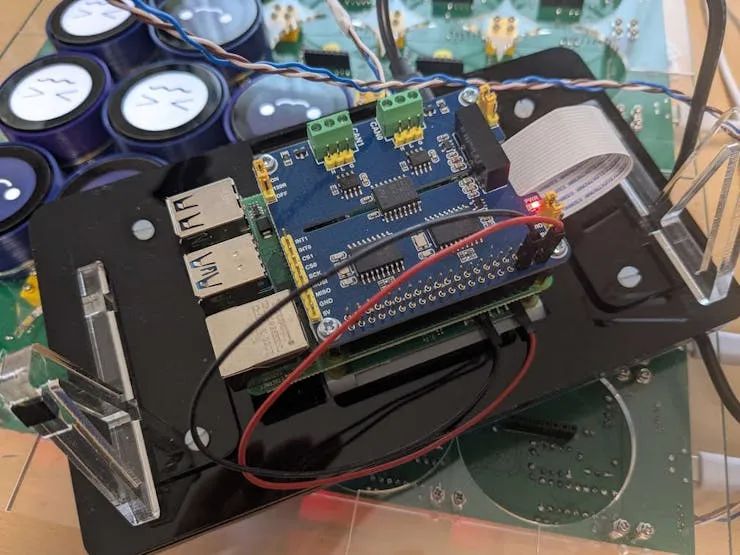

游戲控制器 x1：該設備管理整個游戲。它通過 CAN 與 Go 棋盤模塊通信，以檢測棋子的位置并指示應在棋子上顯示哪些面部表情。

Rasbperry Pi 4 2GB

Raspberry Pi 7 英寸官方觸摸顯示器

WAVESHARE 2 CAN 擴展 HAT，適用于 Raspberry Pi

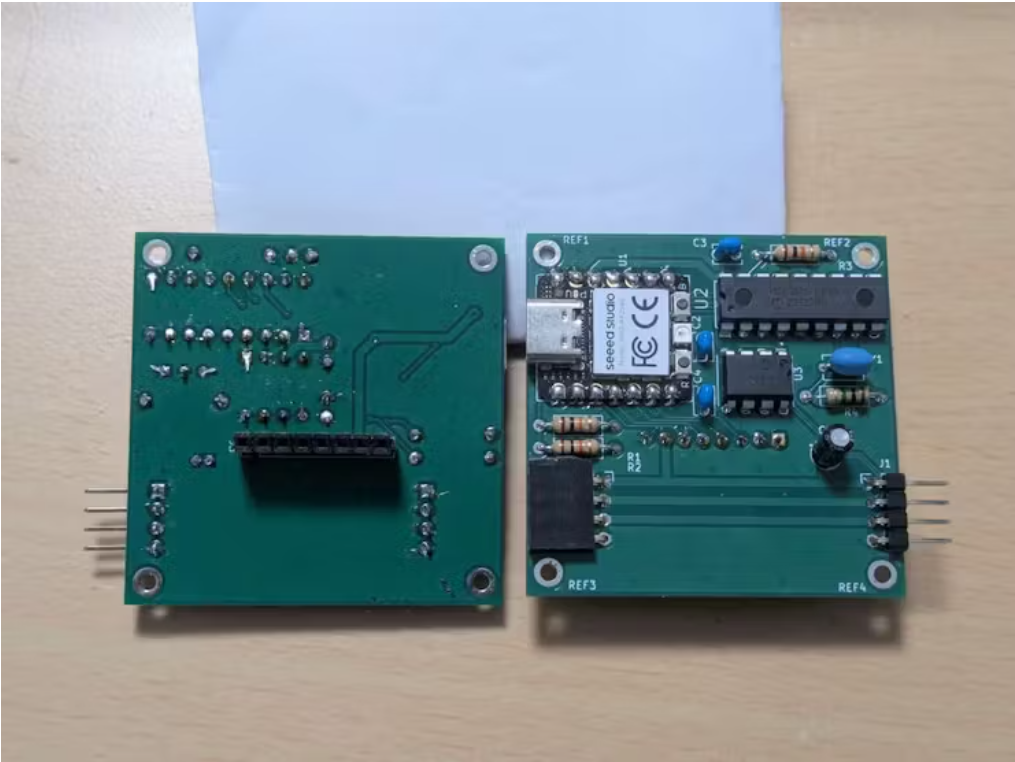

棋盤模塊 x 25 ( 用于 5x5 棋盤 ) 圍棋盤上的每個網格都是一個模塊。當放置或點擊圍棋時，它會通知游戲控制器，并按照游戲控制器的指示在圍棋上顯示面部表情。

Seeed XIAO RP2040

MCP2515 CAN 控制器

MCP2652 CAN 驅動

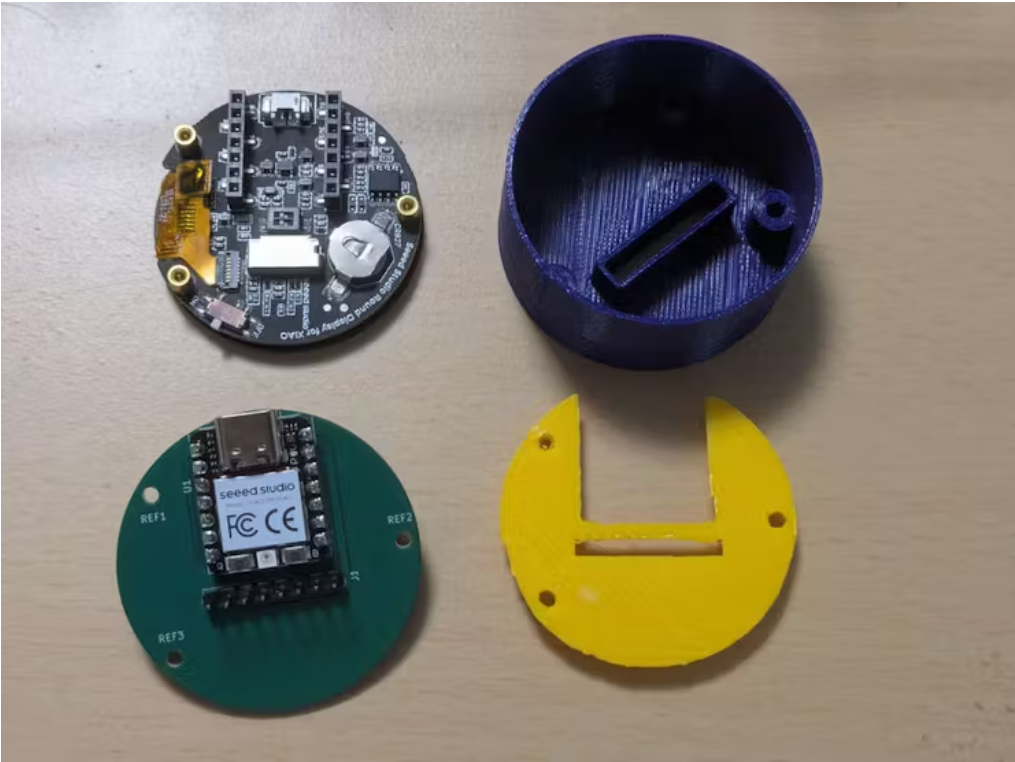

Go Stone x25 ( 用于 5x5 棋盤 ) 每個棋子在放置或點擊時都會通知其棋盤模塊，并根據從棋盤模塊收到的指令改變其面部表情。

項目亮點

1. 模塊式連接

該系統最初是使用 5×5 板創建的，但也可以很容易地適應其他尺寸，例如 7×7、9×9 或 6×8。所有圍棋板模塊都設計為連接到單個 CAN 總線，并且可以在總線電氣特性允許的范圍內添加。每個圍棋板模塊的尺寸為 50mm × 50mm，它們的總線和電源線使用排針和插針以鏈形式連接，從而可以將多個模塊鏈接在一起。

2. 同步閃爍

我想實現的一個關鍵功能是同步閃爍：當點擊圍棋時，所有連接的棋子(包括點擊的棋子)都會同時閃爍。由于每個棋子都需要改變其外觀或閃爍，因此它必須與游戲管理設備通信。挑戰在于有效地實現這種同步。

雖然無線通信允許廣播，但由于展覽場地可能會受到干擾，因此我避免了廣播。我考慮了幾種有線通信協議：SPI、I2C、RS485 和 CAN。由于廣播通信限制，SPI 和 I2C 被取消。盡管 RS485 支持與板模塊的單獨和廣播通信，但它需要實現自定義協議。這種額外的處理可能會使 RP2040 負擔過重，從而導致同步問題。

最終，我選擇了 CAN 協議，因?yàn)樗目刂破髟诒镜貙?shí)現了個人和廣播通信。此選項可減少 RP2040 的處理負載并最大限度地減少同步問題。雖然為每個板卡模塊配備 MCP2515 CAN 控制器會增加當前成本，但我們預計未來通過用 XIAO RA4M1 替換 XIAO RP2040 來降低成本，這將消除對單獨 CAN 控制器的需求。

每個板卡模塊根據其位置分配一個唯一的 XY ID。使用此 ID，通過以下 CAN ID 處理通信：

0x4XY：從游戲手柄發送，指示圍棋改變面部表情或準備眨眼

0x6XY：放置、移除或點擊圍棋時，從棋盤模塊發送到游戲控制器

0x1FF：廣播到所有準備閃爍的棋子，觸發它們同時閃爍

例如，要僅使編號為 0x12 且 0x14 閃爍的棋子，該過程如下：

游戲控制器向編號為 0x12 和 0x14 的棋子發送消息0x02FF，使這些棋盤模塊進入閃爍就緒狀態。

然后，游戲控制器0x1FF03FF (on) 和 0x1FF0300 (off) 廣播消息。只有處于 blink-ready 狀態的板子模塊 (0x12 和 0x14) 響應這些命令，而所有其他模塊都會忽略它們。這將啟用僅選定的 Go 棋子的同步閃爍。

這種通信機制可確保無縫閃爍，從而防止播放器出現任何明顯的同步延遲。
