芯片燒錄領域的領導者昂科技術于近日宣布完成燒錄軟件的新一輪迭代升級，并同步公布了一系列新增兼容芯片型號。在此次更新中，意法半導體（ST）推出的主流微控制器 STM32C031G6U，已成功納入昂科國產燒錄器 AP8000 的支持范圍。
STM32C031G6U主流微控制器基于工作頻率可達48MHz的高性能Arm?Cortex?-M0+ 32位RISC內核。它們具有高集成度，適合消費、工業和家電領域的各類應用，也能充分滿足物聯網(IoT)解決方案的需求。
這些器件集成了存儲器保護單元(MPU)、高速嵌入式存儲器(12KB SRAM和多達32KB支持讀寫保護功能的Flash程序存儲器)、DMA、豐富的系統功能、增強型I/O和外設。它們提供了標準通信接口(一個I2C、一個SPI/一個I2S以及兩個USART)、一個最多21通道的12位ADC(2.5Msps)、低功耗RTC、高級控制PWM定時器、四個通用16位定時器、兩個看門狗定時器和一個SysTick系統定時器。
它們可在-40°C至125°C的環境溫度和2.0V至3.6V的電源電壓下工作。經過優化的動態功耗與省電模式相結合，輕松打造低功耗應用設計。
這些器件提供20至48引腳的不同封裝。

特征
? 內核：Arm?32位Cortex?-M0+CPU，頻率可達48MHz
? -40°C至85°C/105°C/125°C的工作溫度
? 存儲器
– 最大32KB的Flash存儲器，支持保護功能
– 12KB的SRAM，帶硬件奇偶校驗
? CRC計算單元
? 復位和電源管理
– 電壓范圍：2.0V至3.6V
– 上電/掉電復位(POR/PDR)
– 可編程欠壓復位(BOR)
– 低功耗模式：睡眠、停止、待機、關斷
? 時鐘管理
– 4MHz至48MHz晶體振蕩器
– 帶校準功能的32kHz晶體振蕩器
– 內置48MHz RC振蕩器(±1%)
– 內置32kHz RC振蕩器(±5%)
? 多達45個快速I/O
– 所有端口均可映射到外部中斷向量
– 多個耐壓位5V的I/O
? 支持靈活映射的3通道DMA控制器
? 12位0.4μs ADC(多達19個外部通道)
– 轉換范圍：0V到3.6V
? 8個定時器：用于高級電機控制的16位定時器、四個16位通用定時器、兩個看門狗定時器、SysTick系統定時器
? 支持鬧鐘功能的日歷RTC
? 通信接口
– 一個I2C總線接口，通過額外的灌電流支持極速模式(1Mb/s)，支持SMBus/PMBus以及從停止模式喚醒
– 兩個USART，支持主/從同步SPI；其中一個支持ISO7816接口、LIN、IrDA功能、自動波特率檢測和喚醒功能
– 一個SPI(24Mb/s)，支持4至16位可編程位幀，與I2S接口復用
? 開發支持：串行線調試(SWD)
? 所有封裝均符合ECOPACK2標準

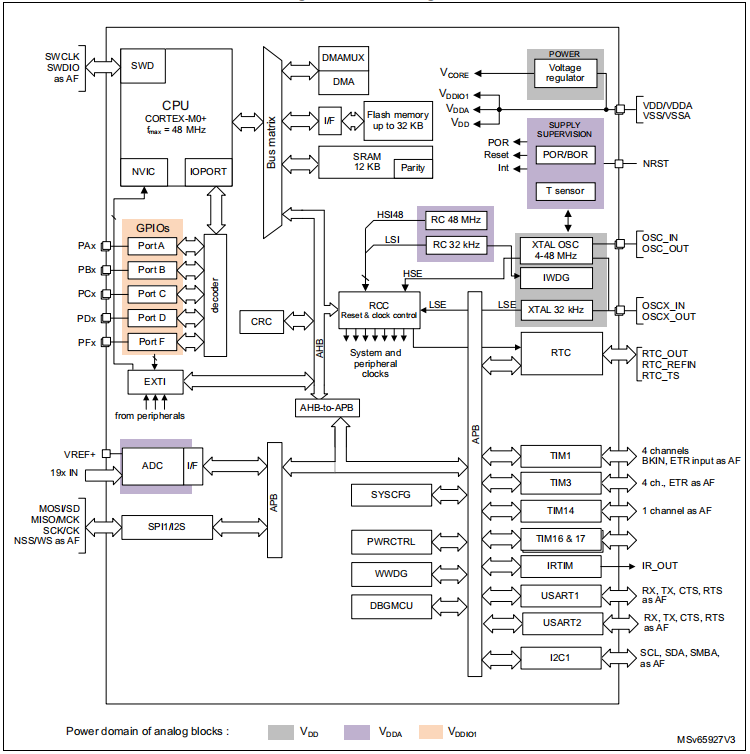

內部框圖

昂科技術憑借深厚的技術積累，自主打造的AP8000萬用燒錄器堪稱行業標桿級燒錄解決方案。該設備支持靈活的一拖一及一拖八配置，同時提供在線、離線兩種工作模式，還針對eMMC、UFS存儲芯片開發了專屬燒錄方案，可全方位滿足意法半導體（ST）全系列芯片的裸片離線燒錄與在板燒錄需求。AP8000由主機、底板、適配座三大核心模塊構成，這種模塊化設計賦予其卓越的兼容性與擴展性。作為通用型燒錄平臺，AP8000不僅能適配市面上各類可編程芯片，更憑借穩定高效的性能，成為昂科自動化IPS5800S燒錄系統的核心組件，可高效處理大規模芯片燒錄任務。

AP8000主機具備靈活的連接方式，同時配備USB和NET接口，可實現多臺編程器的便捷組網。通過組網功能，用戶能夠輕松實現多臺編程器的同步控制，高效開展并行燒錄作業。在安全性方面，主機內置智能安全保護電路，可實時監測芯片放置狀態與電路連接情況，一旦檢測到芯片反插、短路等異常，將立即觸發斷電保護機制，全方位守護芯片和編程器的安全運行。主機內部搭載高速FPGA芯片，大幅提升數據傳輸與處理效率，確保燒錄過程流暢高效。為增強使用便捷性，主機背部設置SD卡槽，用戶只需將PC端生成的工程文件存儲至SD卡，并插入卡槽，即可通過編程器實體按鍵完成文件選擇、加載與燒錄操作，實現脫離PC的獨立運行。這一設計不僅降低了對計算機硬件配置的依賴，還簡化了工作環境搭建流程，顯著提升操作靈活性。
在擴展性與兼容性上，AP8000采用底板與適配板模塊化組合設計，有效拓展主機功能邊界。目前，該設備已實現對全主流半導體廠商產品的支持，覆蓋靈動微電子（MindMotion）、海思（HISILICON）、芯?？萍?/u>（CHIPSEA）、匯頂科技（GOODiX）、芯邦（Chip ON）等知名品牌。其支持器件類型廣泛，涵蓋NAND閃存、NOR閃存、微控制器（MCU）、復雜可編程邏輯器件（CPLD）、現場可編程門陣列（FPGA）、嵌入式多媒體卡（EMMC）等，并全面兼容Intel Hex、Motorola S、Binary、POF等多種行業標準文件格式，為用戶提供一站式、全場景的芯片燒錄解決方案。
