TPS65012 器件是一款適用于應用的集成電源和電池管理 IC 由一個鋰離子或鋰聚合物電池供電，需要多個電源軌。The TPS65012 器件提供兩個高效的 1.25MHz 降壓轉換器，旨在提供內核 基于處理器的系統中的電壓和外設 I/O 軌。兩個降壓轉換器都進入一個 輕負載時的低功耗模式可在盡可能寬的負載范圍內實現最高效率 電流。TPS65012 器件還集成了兩個 200mA LDO 穩壓器，這兩個穩壓器已啟用 通過串行接口。每個 LDO 的輸入電壓范圍為 1.8 V 至 6.5 V， 允許它們由其中一個降壓轉換器或直接從 電池。
*附件：tps65012.pdf

TPS65012 器件具有高度集成且靈活的鋰離子線性充電器和系統 電源管理。它提供集成的 USB 端口和 AC 適配器電源管理，具有自主功能 電源選擇、功率 FET 和電流傳感器、高精度電流和電壓調節、 charge status 和 charge termination 的 SET SET 。

特性

• 用于單節鋰離子或
  鋰聚合物電池的線性充電器管理
• 雙輸入端口，用于從 USB 或
  壁式插頭充電，可處理 100 mA 和 500 mA 的 USB
  要求
• 可通過外部
  電阻器設置充電電流
• 用于 I/O
  和外圍組件 （VMAIN） 的 1A、效率為 95% 的降壓轉換器
• 用于處理器內核 （VCORE） 的
  400mA、效率為 90% 的降壓轉換器
• 2 個 200mA LDO，用于 I/O 和外圍
  組件，通過總線實現 LDO
• 串行接口兼容 I^2^C，支持100kHz、400kHz作
• LOW_PWR 引腳可在深度睡眠模式下降低或禁用處理器
  內核電源電壓
• 70μA 靜態電流
• 1% 參考電壓
• 熱關斷保護

參數

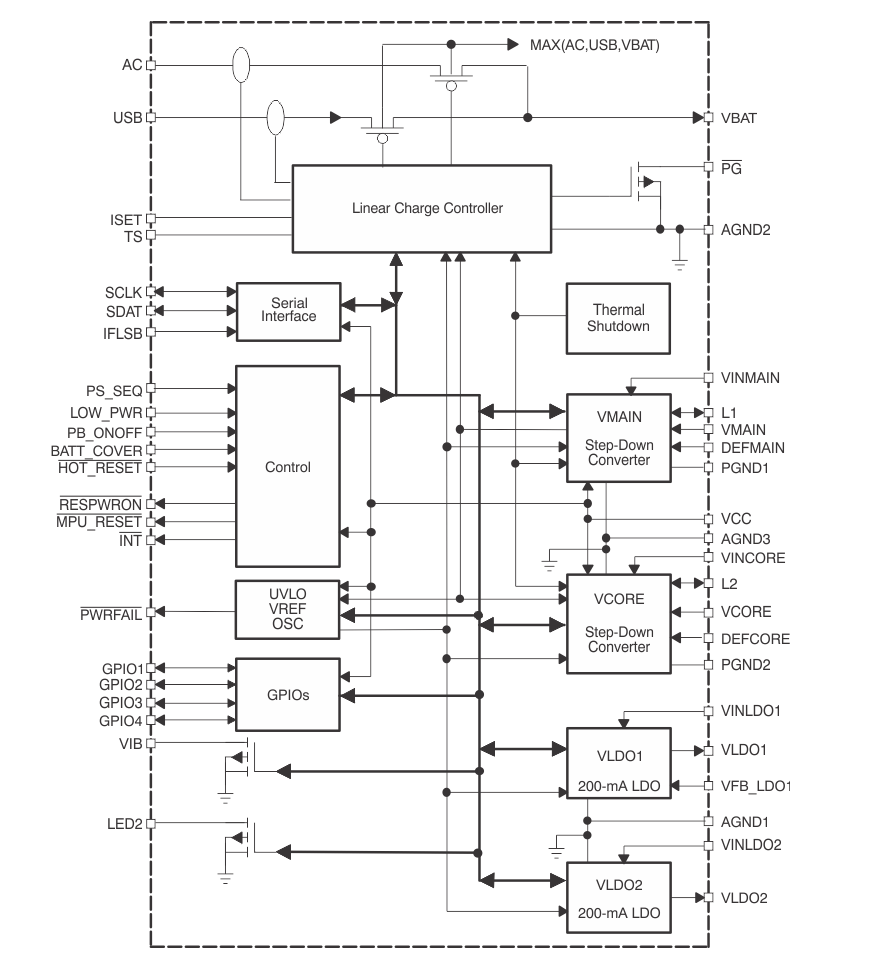

方框圖

一、概述

TPS65012是一款高度集成的電源和電池管理IC，專為單節鋰離子（Li-Ion）或鋰聚合物（Li-Polymer）電池供電的系統設計。它集成了線性充電器、雙路降壓轉換器、雙路LDO（低壓差線性穩壓器）以及多種控制和保護功能。

二、主要特性

1. 線性充電器

• ?雙輸入端口?：支持從USB或AC適配器充電。
• ?可編程充電電流?：最大可達1A，通過外部電阻設置。
• ?自動電源選擇?：默認優先從AC適配器充電，若不可用則切換到USB。
• ?三階段充電?：預充電、恒流充電、恒壓充電。
• ?溫度保護?：監測電池溫度，防止過熱或過冷時充電。

2. 降壓轉換器

• ?雙路高效降壓?：提供1A（VMAIN）和400mA（VCORE）兩路輸出。
• ?同步整流?：提高轉換效率。
• ?動態電壓定位?：在輕載時降低輸出電壓，進一步提高效率。
• ?軟啟動?：限制啟動時的浪涌電流。

3. LDO穩壓器

• ?雙路LDO?：每路最大輸出電流200mA。
• ?低壓差?：確保在寬輸入電壓范圍內穩定輸出。

4. 控制與保護功能

• ?I2C串行接口?：支持動態電壓調整、充電狀態監控等。
• ?低功耗模式?：通過LOW_PWR引腳降低VCORE電壓或禁用，以延長電池壽命。
• ?過溫保護?：熱關斷功能防止芯片過熱損壞。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作，保護系統穩定。

5. 其他功能

• ?LED和振動器驅動?：支持LED指示燈和振動器控制。
• ?系統復位信號?：提供MPU_RESET和RESPWRON信號，用于系統復位控制。

三、應用

• ?便攜式設備?：如PDA、智能手機、數字音頻播放器等。
• ?需要多電源軌的系統?：如基于處理器的系統，需要為核心和I/O提供不同電壓。

四、封裝與尺寸

• ?封裝類型?：48引腳VQFN，7mm x 7mm。
• ?熱阻?：θJA為27°C/W，適合高功率密度設計。

五、文檔與支持

• 提供詳細的數據手冊，包含電氣特性、功能描述、應用信息和布局指南。
• TI社區資源提供技術支持和文檔更新通知。

六、注意事項

• 在設計和使用TPS65012時，應仔細遵循數據手冊中的推薦布局指南和元件選擇，以確保最佳性能和穩定性。
• 處理集成電路時，應采取適當?shù)撵o電放電（ESD）預防措施，避免損壞芯片。
