一、項目背景

石油化工行業是國民經濟的重要支柱產業，其生產過程高度自動化且復雜，涉及到眾多設備與系統的協同運作。隨著工業自動化技術的不斷發展，石油化工企業對于設備之間的通信與集成要求也越來越高。

在某石油化工企業的生產線上，采用了倍福品牌的EtherCAT協議主站PLC，該P(yáng)LC具有高速、實時的數據傳輸能力，能夠?qū)ιa(chǎn)過程中的各種設備進行精確控制與監測。然而，生產現場還存在大量的施耐德品牌MODBUSRTU協議的馬達保護器，這些馬達保護器運行穩定、性能可靠，能夠有效保護電機設備的正常運行。由于兩者采用不同的通信協議，導致數據無法直接交互，影響了生產系統的整體效率與管理的便捷性。

為解決這一問題，實現不同協議設備之間的無縫通信與集成，企業決定引入捷米特品牌的EtherCAT轉MODBUS RTU協議轉換網關。

二、設備選型與介紹

·EtherCAT主站PLC：倍福品牌的某型號PLC，其具備EtherCAT總線接口，支持EtherCAT協議，可作為整個自動化系統的控制核心，實現對生產線上各種設備的實時控制與數據采集。

·馬達保護器：施耐德品牌的某型號馬達保護器，采用MODBUSRTU協議，通過RS485通信接口與外界進行數據交互，能夠?qū)崟r(shí)監測電機的運行狀態，如電流、電壓、溫度等參數，并提供過載、短路、缺相等保護功能。

·協議轉換網關：捷米特品牌的EtherCAT轉MODBUS RTU智能網關，作為EtherCAT網絡與MODBUS網絡之間的橋梁，實現兩種協議之間的數據轉換與傳輸。該網關在EtherCAT一側為從站，可連接倍福等廠家的PLC；在MODBUS一側可作為主站或從站，支持RS485和RS232兩種接口，波特率等參數可靈活配置。

三、系統架構與連接

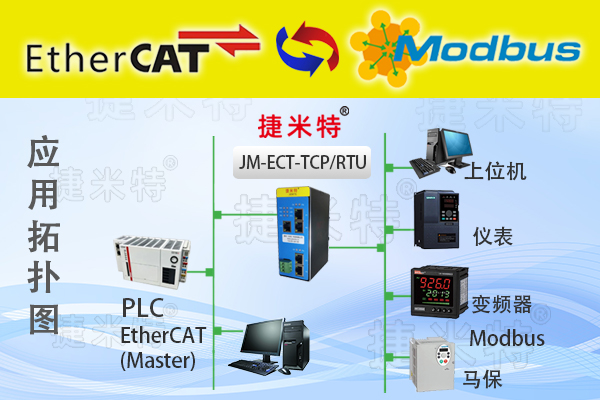

整個系統的架構如下：

·EtherCAT網絡：倍福PLC作為主站，通過EtherCAT總線與捷米特JM-ECT-RTU網關相連，同時還將連接其他支持EtherCAT協議的設備，如智能傳感器、伺服驅動器等，構成一個高速、實時的工業以太網網絡。

·MODBUS網絡：捷米特EtherCAT轉MODBUS RTU模塊通過RS485接口與施耐德馬達保護器相連，組成MODBUSRTU總線網絡，實現對馬達保護器數據的采集與控制指令的下發。

具體連接方式為：倍福PLC的EtherCAT接口通過網線與MODBUS RTU轉EtherCAT智能網關的EtherCAT接口相連；JM-ECT-RTU網關的RS485接口通過雙絞線與施耐德馬達保護器的RS485接口相連，同時確保電源連接正確且穩定，所有設備的接地良好，以減少電磁干擾等因素對通信的影響。

四、配置與調試過程

1.網關配置：使用捷米特提供的配置軟件，通過網線將MODBUS RTU轉EtherCAT協議轉換網關與電腦相連，給網關上電。打開配置軟件，根據倍福PLC的要求以及現場通信的實際情況，在軟件中設置網關的EtherCAT參數，如站地址、輸入輸出數據長度等。同時，配置網關的MODBUSRTU參數，包括波特率、數據位、停止位、校驗位等，使其與施耐德馬達保護器的通信參數相匹配。配置完成后，將生成的配置文件下載到網關中，并驗證配置是否正確。

2.PLC程序編寫與配置：在倍福PLC的編程軟件中，根據生產工藝要求編寫控制程序，實現對馬達保護器的啟停控制、參數設置、狀態監測等功能。在PLC的EtherCAT配置界面中，添加JM-ECT-RTU網關作為從站設備，并按照網關的輸入輸出數據映射關系，配置好對應的數據變量，確保PLC能夠準確地讀取馬達保護器的上傳數據，并將控制指令正確地下發到馬達保護器。

3.聯調測試：在完成網關和PLC的配置后，將整個系統上電啟動。首先觀察網關的工作狀態指示燈，確認EtherCAT和MODBUS通信是否正常。然后通過PLC的監控界面，查看是否能夠準確讀取到馬達保護器的各項運行參數，如電流、電壓、溫度、運行狀態等。同時，在PLC中發送控制指令，測試是否能夠成功控制馬達保護器的啟停以及參數的調整。在聯調過程中，如果出現數據讀取錯誤或控制失敗等問題，需要仔細檢查網關的配置、PLC程序以及通信線路連接等方面，進行逐一排查和解決。

五、應用效果與收益

·數據集成與共享：通過捷米特MODBUS RTU轉EtherCAT智能網關的成功應用，實現了倍福EtherCAT主站PLC與施耐德MODBUSRTU馬達保護器之間的實時數據交互。倍福PLC能夠準確、及時地獲取馬達保護器的運行數據，并將其集成到整個生產監控系統中，實現了生產數據的集中管理和共享，為生產調度、設備維護等提供了全面、準確的信息支持。

·提高生產效率與設備可靠性：PLC可以根據馬達保護器上傳的數據進行實時分析和判斷，及時發現電機運行過程中的異常情況，并自動采取相應的措施，如調整電機轉速、停機報警等，有效避免了設備故障的擴大化，提高了設備的可靠性和生產運行的穩定性，減少了因設備故障導致的停機時間，從而提高了整個生產線的生產效率。

·降低企業成本：該協議轉換網關的使用，避免了企業因更換統一通信協議的設備而產生的高額成本，充分利用了現有設備資源，實現了不同品牌、不同協議設備的無縫集成，降低了企業的投資成本。同時，通過優化生產過程控制，減少了能源浪費和原材料消耗，進一步降低了企業的生產運營成本。

·增強系統擴展性與靈活性：捷米特EtherCAT轉MODBUS RTU協議轉換網關的引入，為石油化工企業的自動化系統升級和擴展提供了便利。在未來生產需求變化時，可以方便地增加或更換其他支持EtherCAT或MODBUS協議的設備，并通過網關快速實現與現有系統的集成，增強了系統整體的擴展性和靈活性，能夠更好地適應企業未來的發展需求。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
