大家好,歡迎來到至芯科技FPGA煉獄營地,準備開啟我們的偉大征程!正所謂“兵馬未動,糧草先行”,戰前的準備自是必不可少,在FPGA的漫漫沙場,我們何以入場,何以取勝呢?在這里我們?yōu)楦魑粦?zhàn)友準備了vivado 2018.3的使用教程。
1.1 新建工程
首先點擊圖標打開Vivado2018.3軟件,如圖所示:

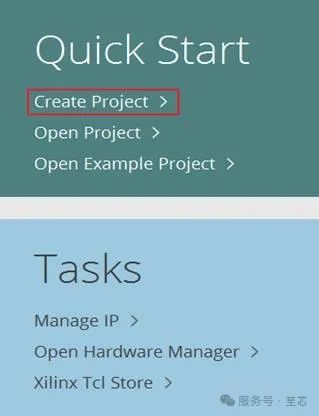

打開之后,如圖所示,點擊“CreateProject”新建一個工程。

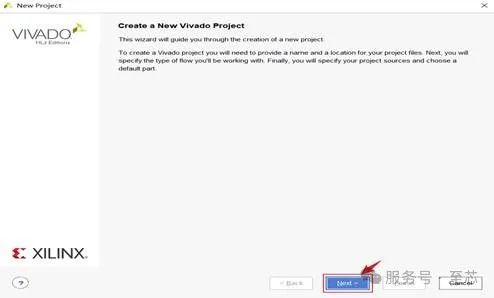

打開新工程向?qū)醉?,直接點擊“Next”,如圖所示:

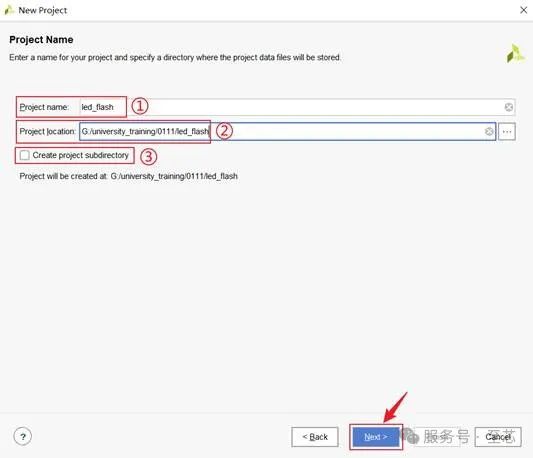

如圖所示:其中①框是設置工程的名字,這里取名為led_flash;②框是設置新建工程的存儲路徑,這里保存在新建的led_flash文件夾下;③框是選擇是否在②框的工程文件夾下新建一個子文件夾用于存放工程。這里不勾選。

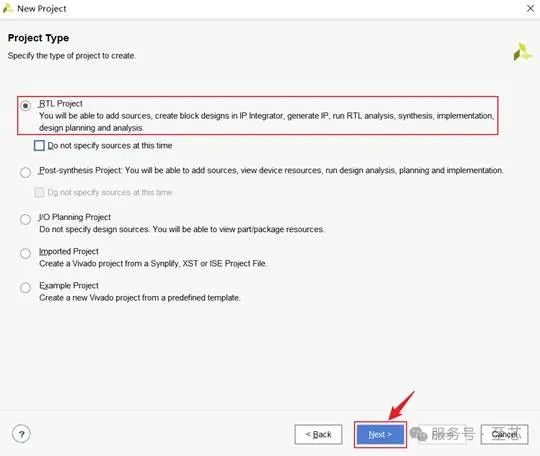

如圖所示,選擇“RTLProject”即可,直接點擊“Next”。

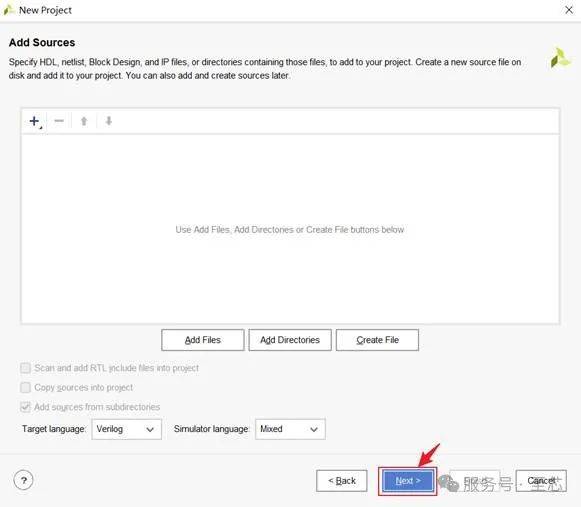

如圖所示,在該頁面中可以點擊“AddFiles”來選擇添加已經寫好的源文件,如果有多個文件可以一次性全部添加進工程,這里沒有寫好的源文件,所以就不添加。該頁面直接按默認設置,點擊“Next”:

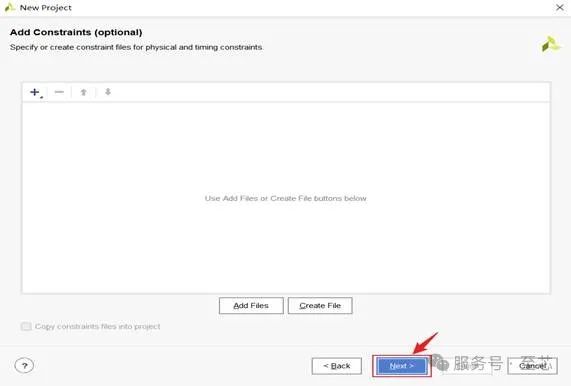

如圖所示,在該頁面可以點擊“AddFiles”來選擇添加已經寫好的約束文件,同樣的這里選擇不添加。該頁面直接按默認設置,點擊“Next”:

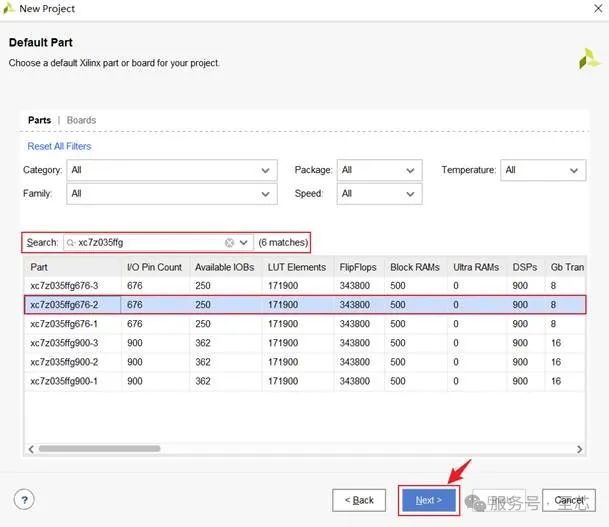

如圖所示,該界面是選擇FPGA芯片的型號,此開發板的型號:XC7Z035FFG676-2,選中第2個點擊“Next”:

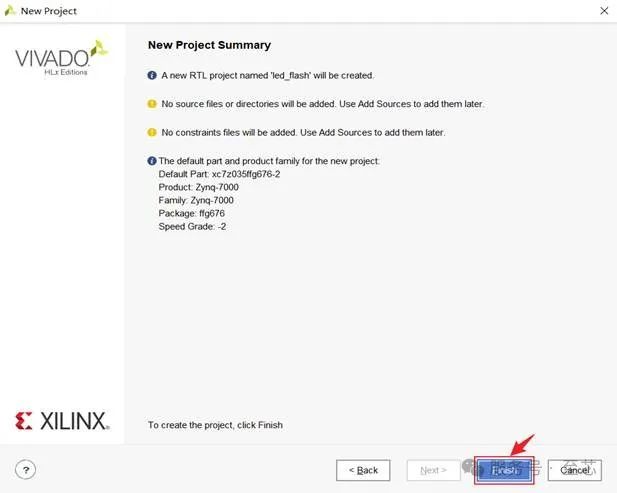

如圖所示,最后生成整個新工程向?qū)У囊粋€(gè)總結,可以驗證下是否和自己最初的選擇有無差異,如果沒有問題點擊“Finish”。

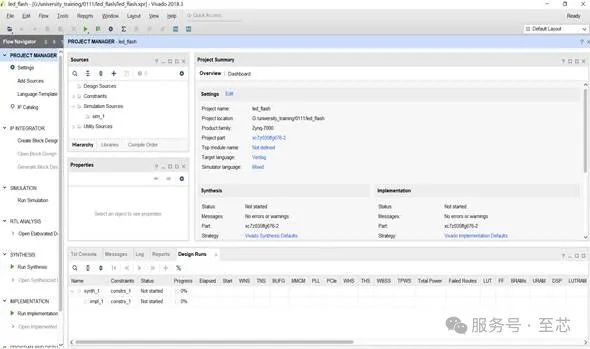

新建工程完畢后,進入Vivado工程設計界面,如圖所示。
打開led_flash文件夾發現里面生成了一些文件夾和文件,led.xpr就是這個工程的工程文件,如圖所示:
1.2 RTL代碼編寫

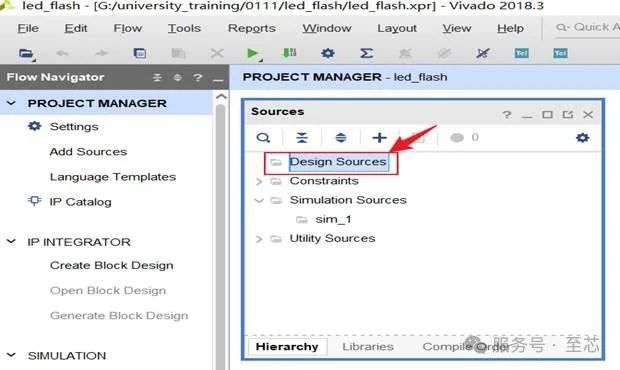

如圖所示,新建一個.v文件,用于編寫代碼。找到“DesignSources”右擊,彈出如圖所示界面。

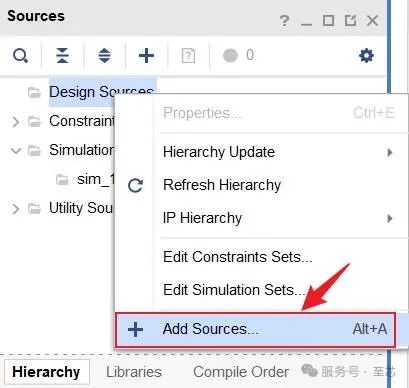

點擊“Add Sources…”。

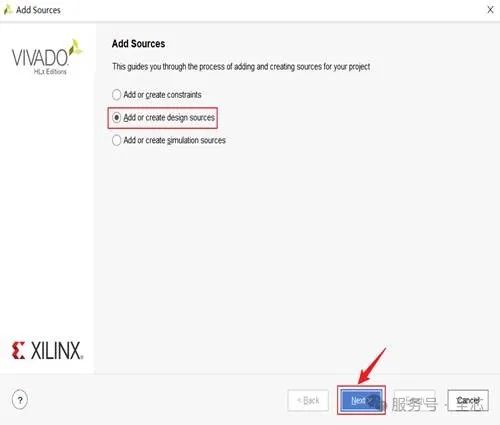

如圖所示,選擇“Addor create design sources”。點擊“Next”。

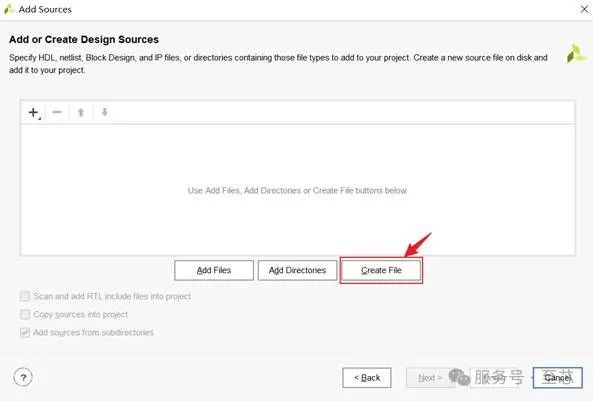

如圖所示,選擇“CreateFile”。

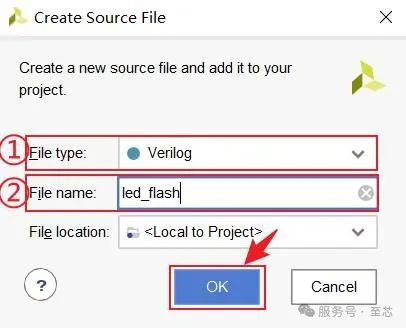

如圖所示,①框中選擇語言,②框中輸入文件的名字。點擊“OK”。

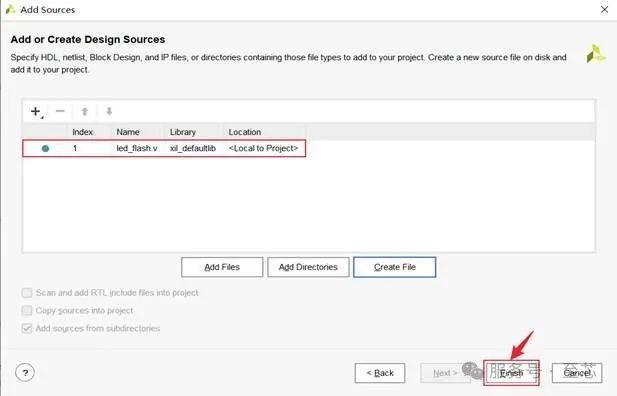

如圖所示,點擊“Finish”。

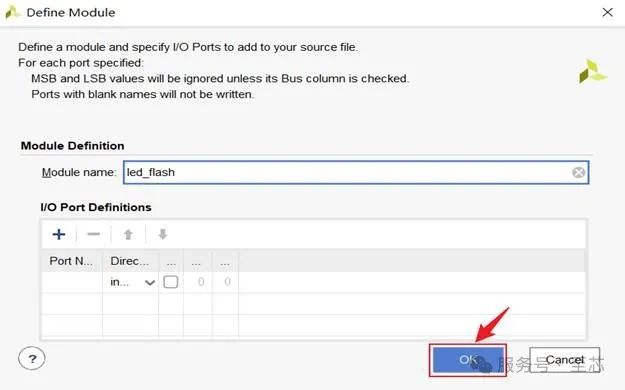

如圖所示,點擊“OK”。

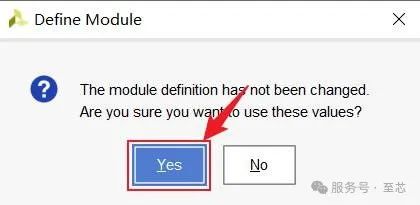

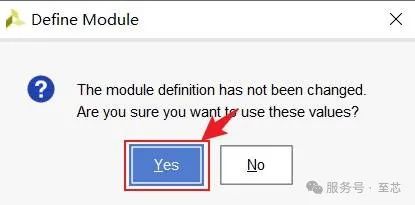

如圖所示,點擊“Yes”。

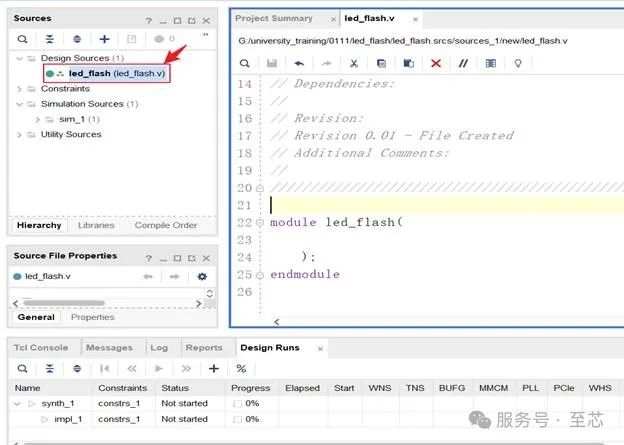

如圖所示,新的文件已經添加進來。
1.3 Testbench代碼的編寫

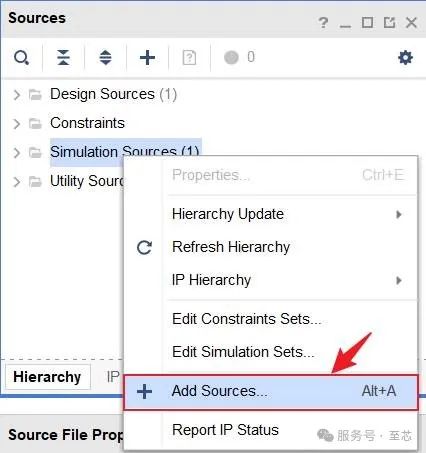

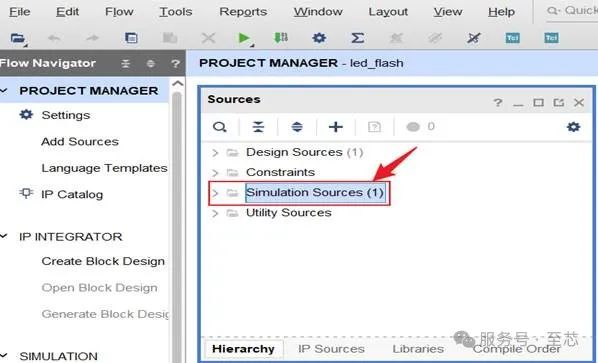

如圖所示,找到“SimulationSources”,右擊,彈出如下圖所示界面。
如下圖所示,點擊“AddSources…”。

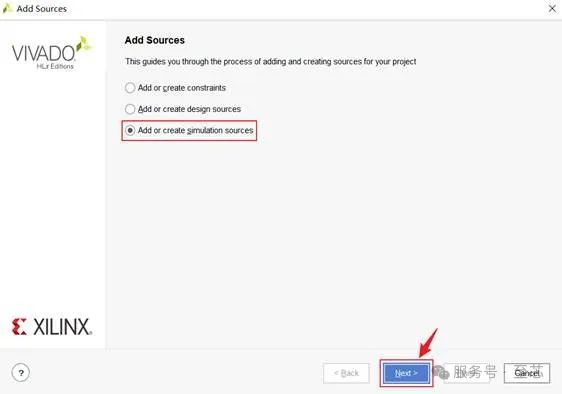

如下圖所示,點擊“Addor create simulation sources”。點擊“Next”。

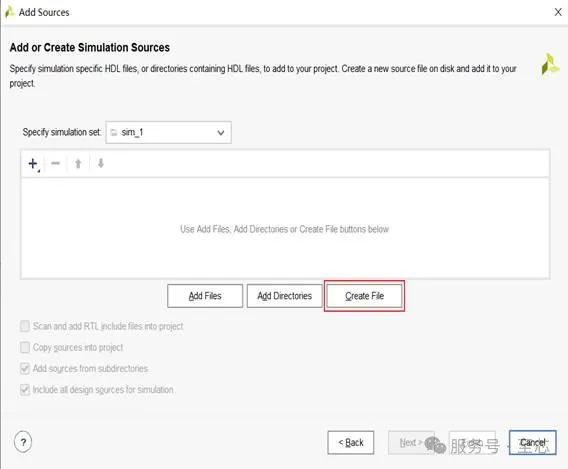

如下圖所示,選擇“CreateFile”。

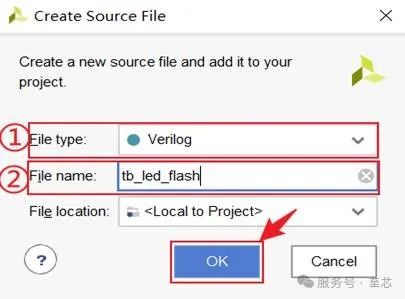

如圖所示,①框選擇文件的類型,②框輸入仿真文件的名字。點擊“OK”。

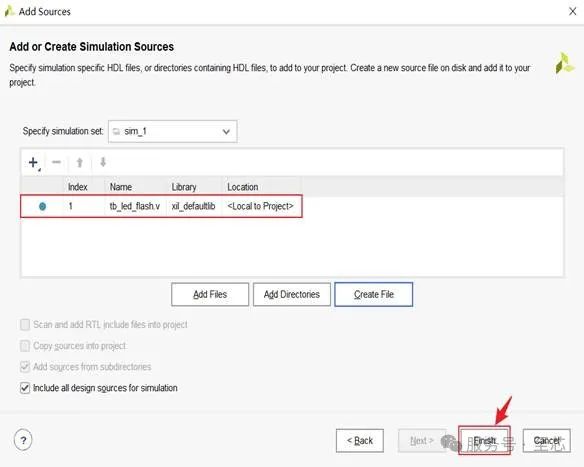

如圖所示,點擊“Finish”。

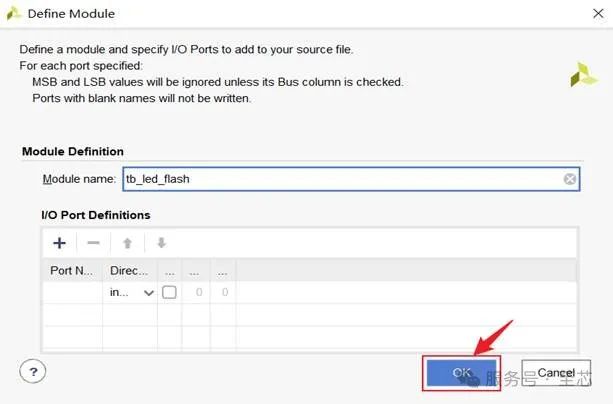

如圖所示,點擊“OK”。
選擇“Yes”。

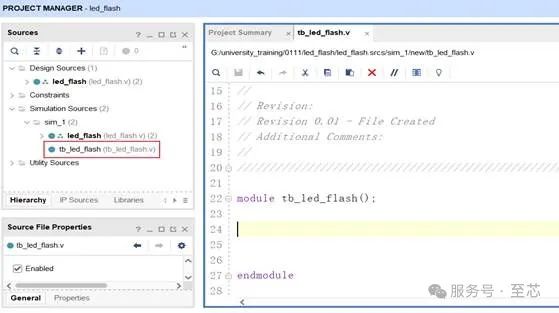

如圖所示,仿真文件已經加入工程。
1.4 打開SIMULATION觀察波形

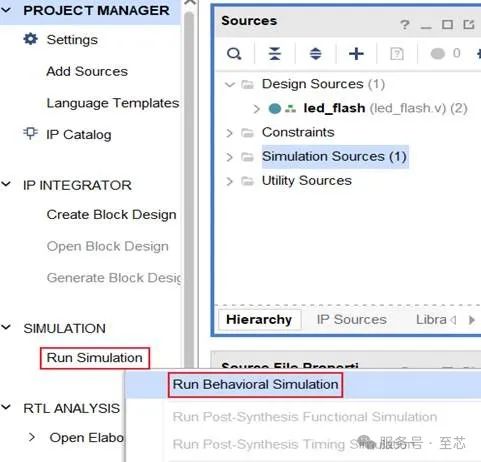

如圖所示,在Vivado界面中,左鍵單擊SIMULATION下的Run Simulation后會出現Run Behavioral Simulation選項,單擊該選項進入仿真頁面。

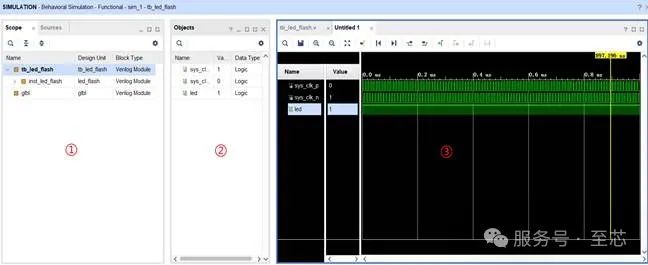

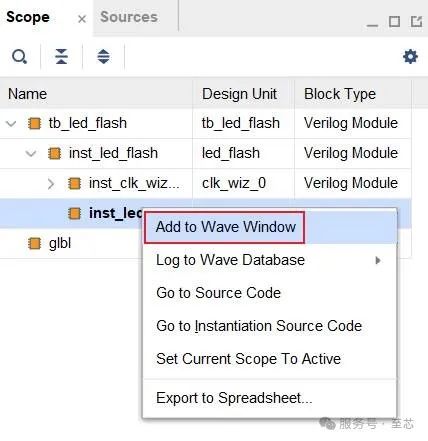

如圖所示,其中①窗口可以看到設計的模塊劃分,可以選擇相應模塊,右鍵點擊Add Wave Window將模塊下的全部信號添加到波形界面進行查看;②框中顯示的是選中模塊下的信號,同樣也可以選中相應的信添加到仿真界面進行查看;③框?yàn)椴ㄐ物@示界面,在該界面可以看到添加信號的波形,初始默認添加的信號為測試文件模塊的端口信號。

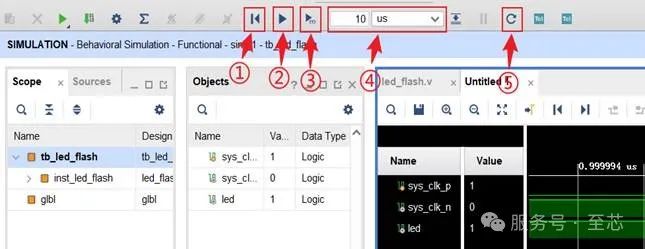

下面為大家介紹一些查看仿真波形圖比較常用的一些操作,如圖所示:
其中箭頭①所指的圖標是波形復位,點擊后會直接對界面的波形進行全部清空。
箭頭②所指的圖標是運行仿真,點擊該圖標后會一直運行仿真,除非遇到HDL語句中的中斷仿真語句,如“$stop”或者手動點擊如圖所示箭頭所指的圖標,仿真才會停止。使用該功能時需要注意,如果點擊了該圖標,一定要記得點擊停止仿真,否則仿真機會一直運行下去,這會耗費電腦大量的內存資源。
箭頭③所指的圖標是讓仿真運行特定的一端時間,該段時間可以在④框中進行任意設置,比如這里設置的時間是1000ns,那么點擊③圖標時,仿真就會運行1000ns。如果我們?cè)冱c(diǎn)擊一次,仿真就會在原有的基礎上再往下運行1000ns。
箭頭⑤所指的圖標是進行重新編譯仿真,當對源代碼進行了修改后,就可以通過點擊該圖標來進行重新仿真。

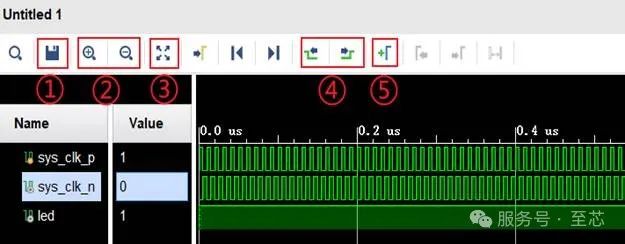

如圖所示,①框圖標是對波形進行保存,也可以使用快捷鍵“Ctrl+S”進行保存;②框中圖標是對波形進行放大以及縮??;點擊③圖標是顯示全部仿真時間的波形圖;④框圖標讓參考線(圖中黃色的線即是參考線)定位的選中信號的上升沿或者下降沿;點擊⑤框中圖標可添加參考線。
1.5 管腳約束
仿真結束即驗證了代碼設計的正確性,也就是說可以上板驗證了,但是在上板之前還需要進行管腳約束,根據原理圖確定時鐘和led分別與FPGA芯片的哪個管腳對應。

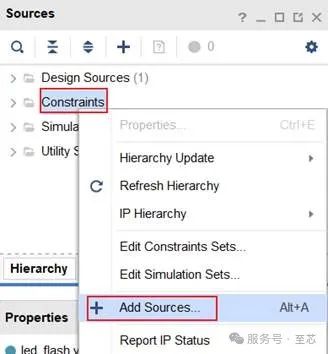

如圖所示,找到“Constraints”à“Add Sources…”

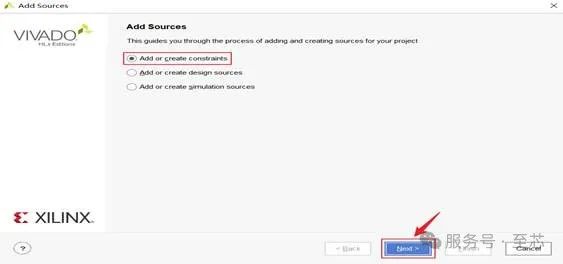

如圖所示,選擇“Addor create constraints”,點擊“Next”。

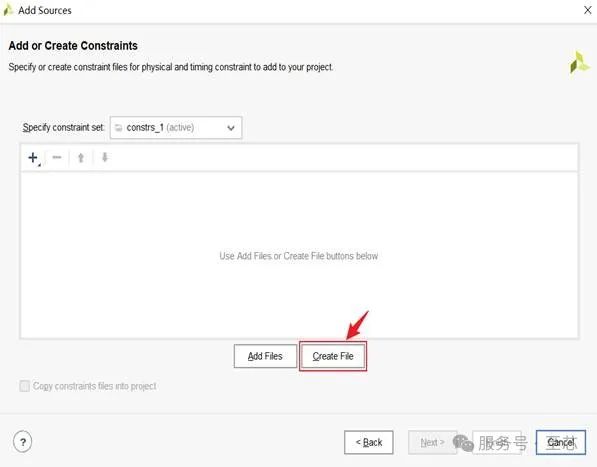

如圖所示,選擇“CreateFile”。

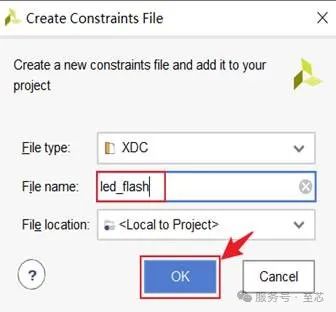

如圖所示,給約束文件起個名字,然后點擊“OK”。

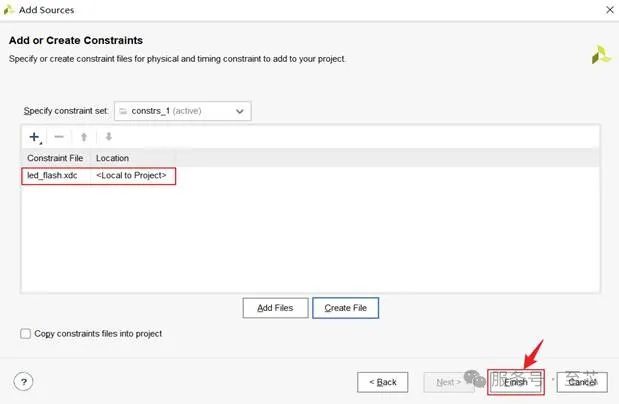

如圖所示,點擊“Finish”。

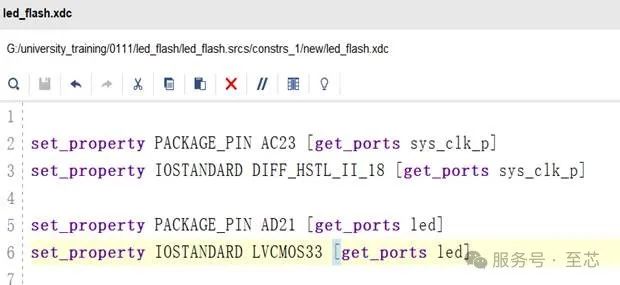

如圖所示,編寫約束文件。
1.6 邏輯分析儀的使用
鼠標左鍵點擊“IPCatalog”,進入IP核搜索界面。

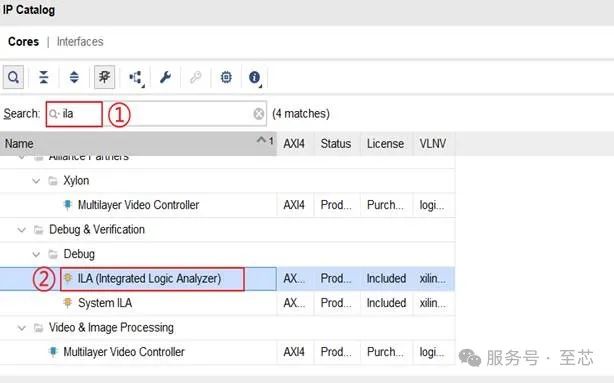

如圖所示,在①框處輸入ila;雙擊②框處的“ILA(Integrated Logic Analyzer)”,進入ila的配置界面。

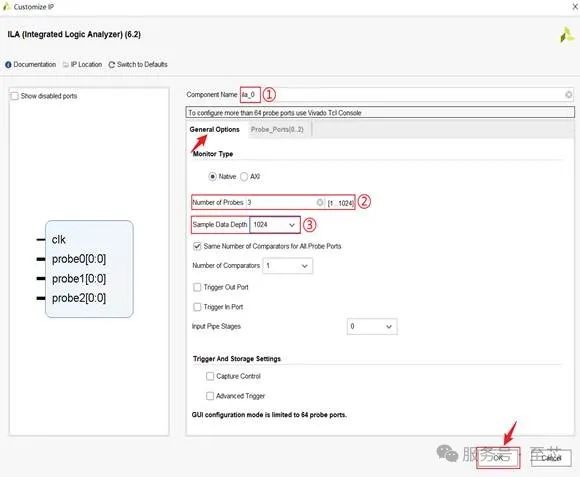

如圖所示,進入ila的配置界面,在“GeneralOptions”界面,①框是IP核的名字,保持默認即可。②框是探針的數量,根據所抓取的信號來選擇,如果想要抓3個信號,那么探針的數量就是3;如果想抓5個信號,那么探針的數量就是5。③框是采樣深度,采樣深度可以選擇的有1024、2048、4096、8192…131072等。

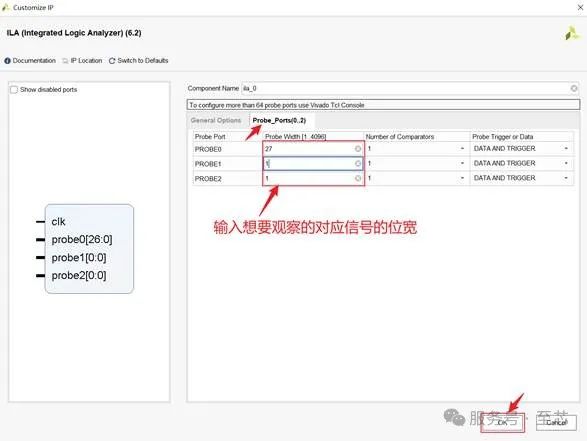

如圖所示,在“ProbePorts”界面,輸入對應信號的位寬。然后點擊“OK”。

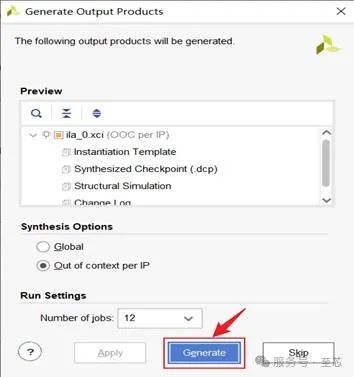

如圖所示,點擊“Generate”。

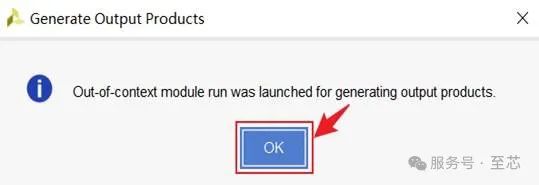

如圖所示,點擊“OK”。

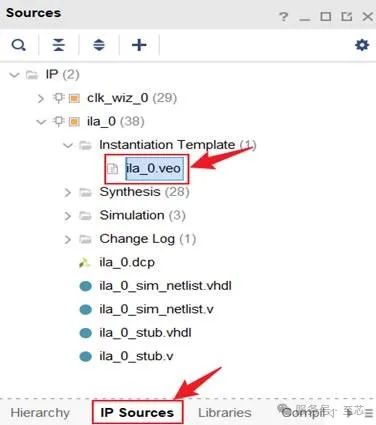

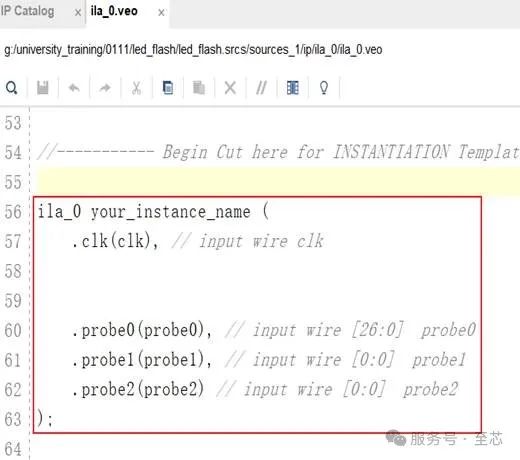

如圖所示,在“IPSources”欄中,找到ila的例化模版,雙擊進去,把例化文件復制到想要觀察的信號對應的模塊中。
如圖所示,復制例化文件。

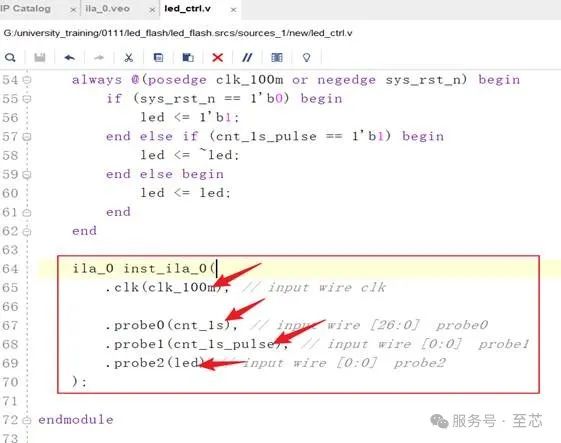

如圖所示,將想要觀察的信號接到探針上,邏輯分析儀時鐘的選擇非常重要,信號用哪個時鐘驅動的,邏輯分析儀就使用哪個時鐘。
自此,邏輯分析儀加入完畢,重新編譯,生成bit文件。
下板文件生成之后,連接板卡的電源與燒寫線。

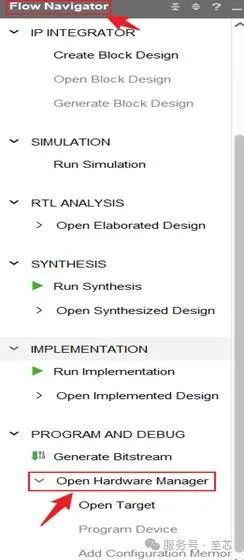

鼠標左鍵點擊“OpenHardware Manager”。

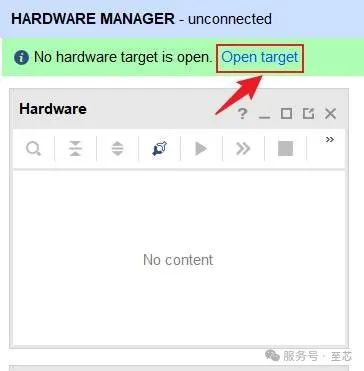

鼠標左鍵點擊“Opentarget”。

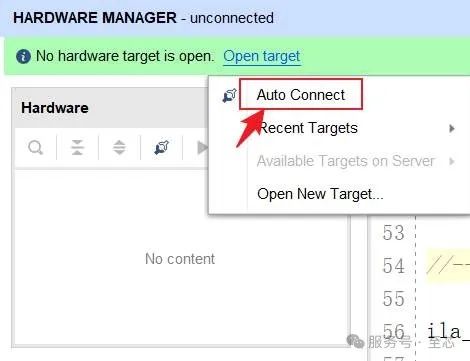

如圖所示,點擊“AutoConnect”。

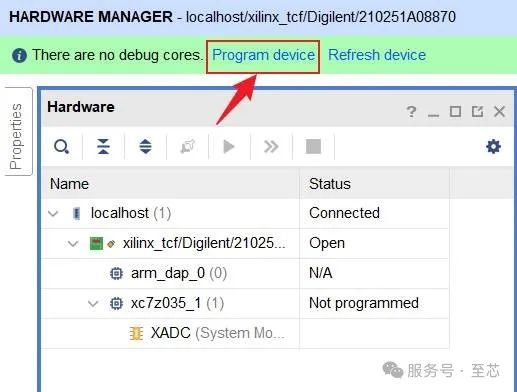

如圖所示,鼠標左鍵點擊“Programdevice”。

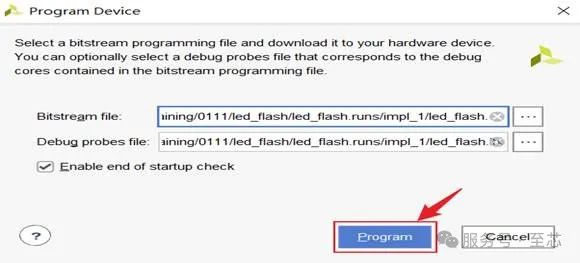

如圖所示,點擊“Program”就可以燒寫程序。

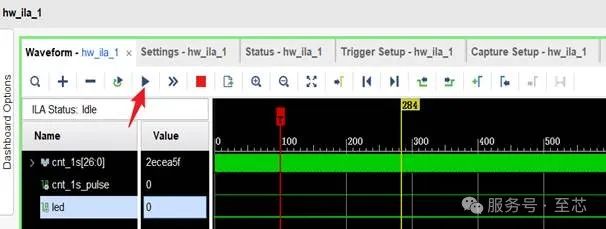

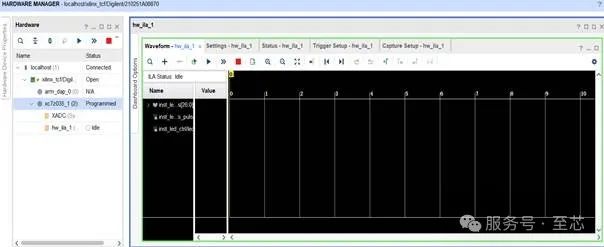

如圖所示,燒寫程序之后,彈出如圖所示界面。

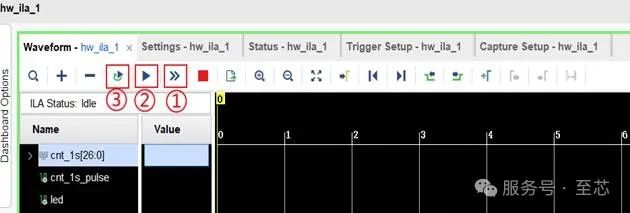

如圖所示,①框是立即觸發,不需要任何觸發條件;②框是條件觸發,滿足設置的條件才會觸發;③框是循環觸發,滿足設置的條件,會一直觸發。

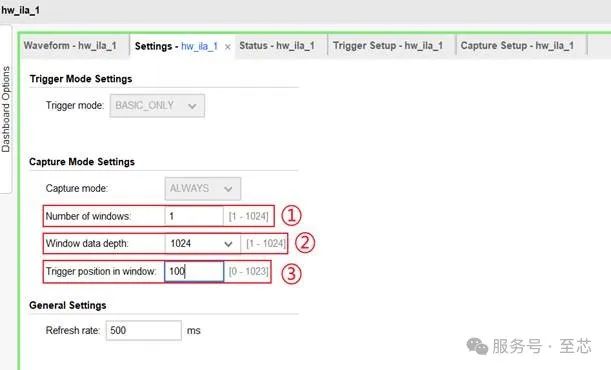

如圖所示,①框是設置觸發的窗口個數。②框是設置采樣深度。③框是設置觸發的位置。

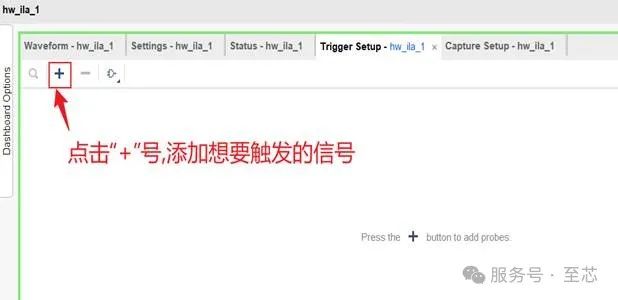

如圖所示,添加想要觸發的信號。

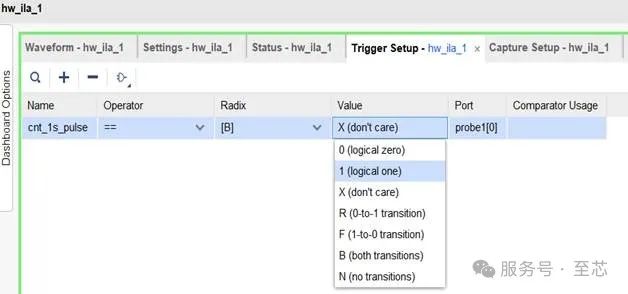

如圖所示,是設置的方式,有0、1、X、R(上升沿)、F(下降沿)

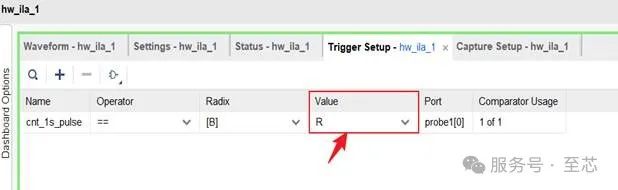

如圖所示,設置上升沿觸發。
如圖所示,點擊條件觸發。
-
