應用

在國家“海洋強國”戰略和現代化海軍建設持續推進的背景下，水下感知、通信與探測技術正逐步成為海洋科技發展的關鍵支撐。其中，聲吶系統作為水下環境中最主要的信息獲取和傳輸手段，廣泛應用于艦艇作戰系統、水下無人平臺、水雷探測、海洋資源勘探、水下通信與導航等多個重要領域。當前，國內水聲測試設備在高精度、多通道采集、復雜環境仿真與多功能測試方面仍存在短板，難以全面支撐新一代智能化、體系化水聲系統的研發與驗證。建設一套先進的水聲測試平臺，不僅有助于實現艦船聲吶、通信聲吶、水下機器人等系統的功能性、性能性和環境適應性測試，更能夠為我國水下裝備的創新研發提供必要的實驗條件與數據支持。

挑戰

在水聲測試場景中，客戶面臨諸多技術挑戰。多通道信號生成是關鍵需求之一，用于激勵水下?lián)Q能器并發射任意可編程波形，以滿足不同測試場景對信號的要求；多通道同步采集也必不可少，通常涉及16通道或32通道，采樣率需達到5 MS/s，以精準獲取聲音傳感器信號，確保水聲數據的準確性。此外，測試過程中還需要萬用表來測量電壓、電流和電阻，并通過串口與外部設備通信，從而實現對設備的全面測試和控制。

解決方案

針對上述挑戰，簡儀科技為客戶提供了一套基于PXI的水聲測試解決方案。該方案通過集成多種高性能的PXI模塊，實現了多通道信號生成、同步采集、萬用表測試和串口通信等功能，滿足了水聲測試的高精度、多通道和多功能需求。

使用的簡儀產品

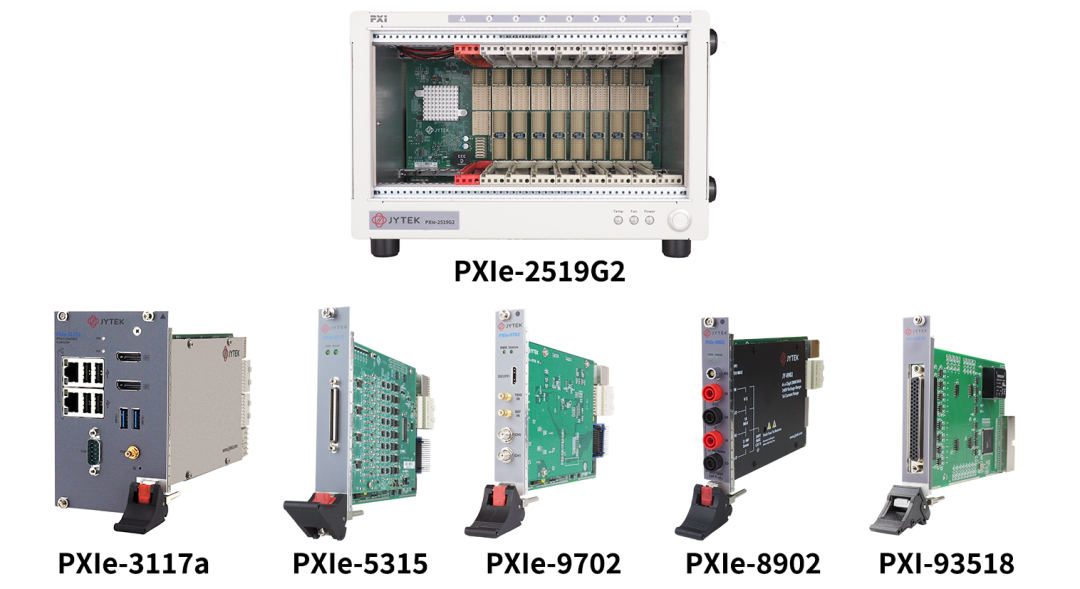

硬件

PXIe-2519G2：高數據傳輸帶寬PCIe Gen2 PXIe機箱

PXIe-3117a：全系列第九代酷睿處理器PXI Express控制器

PXIe-5315：高精度200 ppm，16位分辨率，16通道，5 MS/s 同步數據采集模塊

PXIe-9702：高精度0.22%，2通道 16位 250 MS/s 任意波形發生器模塊

PXIe-8902：高精度 80 ppm，6?數字萬用表

PXI-93518：8端口串行（232/422/485）通信PXI模塊

軟件

基于開源免費的銳視測控軟件開發應用程序

為什么選擇簡儀

銳視測控平臺：銳視測控平臺使用C#語言開發，提供了一個強大且易于使用的開發環境，幫助客戶快速實現項目開發。

成熟的產品：簡儀產品經過長期市場驗證，具有可靠的性能和穩定性。

POC驗證服務：簡儀提供售前的POC驗證服務，幫助客戶驗證產品性能和適用性。

高精度：簡儀的產品滿足了客戶對測試精度和可靠性的高要求。

成本效益：相比國外品牌，簡儀的解決方案不僅性能更優，而且在成本上具有明顯優勢，降低了客戶的整體制造成本。

供貨速度：簡儀能夠快速供貨，確保項目按時進行。

技術支持和快速響應能力：簡儀提供優質的本地化技術支持，快速響應客戶需求，幫助客戶解決問題，確保了測試任務的順利進行。

簡儀基于PXI的水聲測試解決方案，通過高性能硬件與靈活軟件的深度整合，成功突破了傳統測試設備的通道限制、同步精度與功能集成瓶頸。該方案采用高度集成化的設計理念，不僅精準滿足了多通道信號生成、同步采集以及設備全面測試等復雜需求，更憑借簡儀產品的高精度、高同步性、強大技術支持和成本效益等優勢，顯著提升了測試效率與數據可靠性。
