概述
AD9914是一款帶12 位DAC的直接數字頻率合成器(DDS)。該器件采用先進的DDS技術，連同高速、高性能數模轉換器，構成數字可編程的完整高頻合成器，能夠產生高達1.4 GHz的頻率捷變模擬輸出正弦波。Ad9914可實現快速跳頻和精密調諧分辨率（64 位采用可編程模數模式）。這款器件還提供快速相位與幅度跳頻功能。頻率調諧和控制字通過串行或并行輸入/輸出端口載入AD9914。

AD9914還支持用戶定義的線性掃描工作模式，可生成頻率、相位和幅度的線性掃描波形。它包含一個高速32位并行數據輸入端口，支持極性調制方案的高數據率以及相位、頻率和幅度調諧字的快速編程。

AD9914可在擴展的工業溫度范圍內工作（參見數據手冊的“絕對最大額定值”部分）。
數據表：*附件：AD9914 3.5 GSPS直接數字頻率合成器，內置12位數模轉換器技術手冊.pdf

應用

• LO捷變頻率合成
• 可編程時鐘發生器
• 雷達和掃描系統的FM線性調頻源
• 測試與測量設備
• 聲光設備驅動
• 極化調制器
• 快速跳頻

特性

• 3.5 GSPS內部時鐘速度
• 集成12位DAC
• 頻率調諧分辨率：190 pHz
• 16位相位調諧分辨率
• 12位幅度調整
• 可編程模數
• 自動線性和非線性頻率掃描能力
• 32位并行數據路徑接口
• 8種頻率/相位偏移形式
• 相位噪聲：?128 dBc/Hz（1396 MHz時偏移頻率為1kHz）
• 寬帶SFDR <-50 dBc
• 串行或并行輸入/輸出控制
• 1.8 V/3.3 V電源供電
• 軟件和硬件控制關斷
• 88引腳LFCSP封裝
• PLL REF CLK倍頻器
• 相位調制功能
• 幅度調制功能

框圖

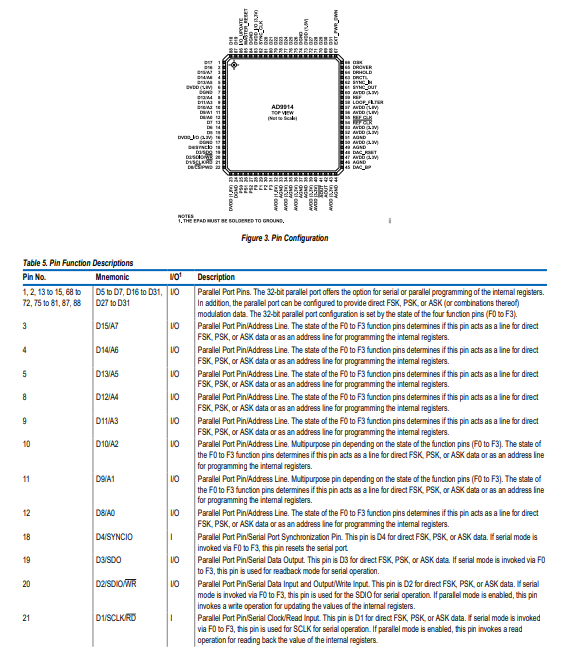

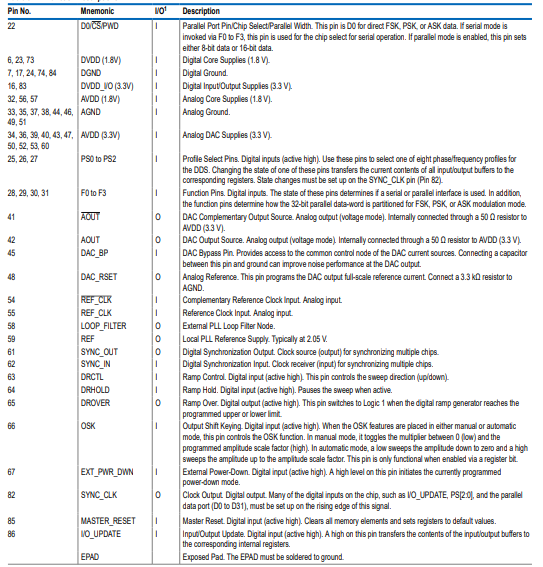

引腳配置描述

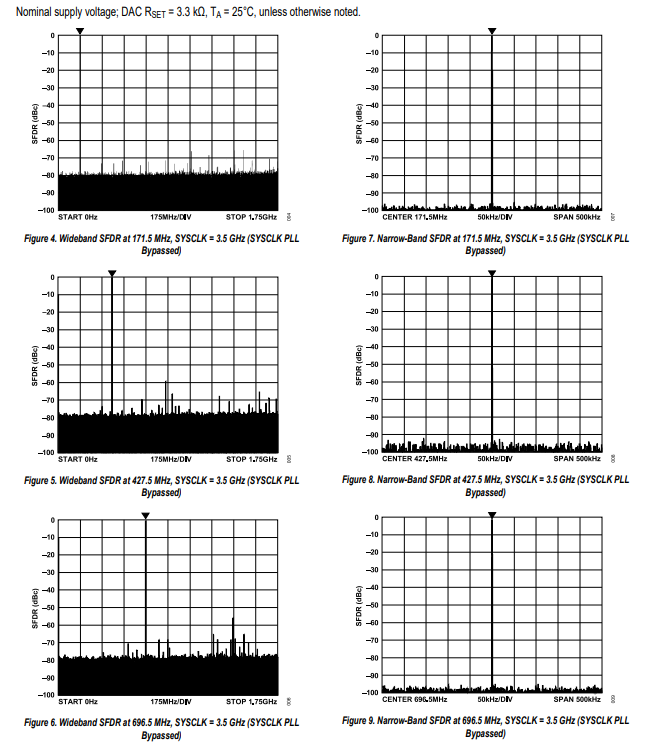

典型性能特征

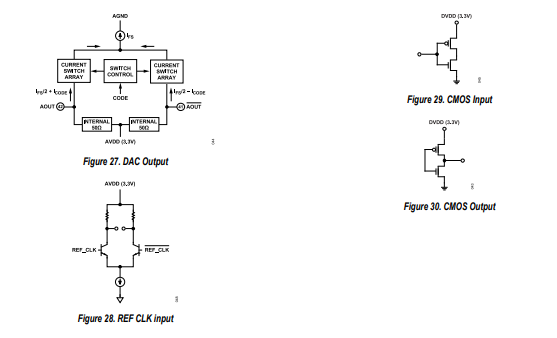

等效電路

編程和功能引腳

AD9914的32位并行端口

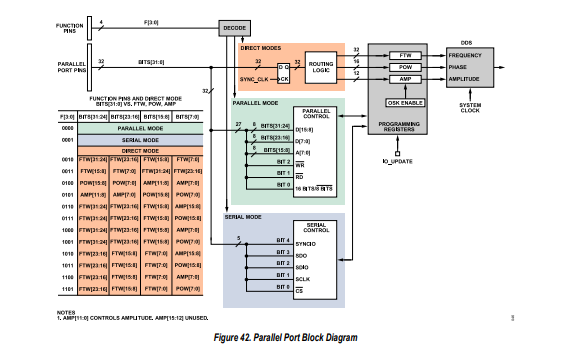

AD9914的32位并行端口與一組獨立的四個功能引腳協同工作，這些功能引腳控制并行端口的功能。32位并行端口構成一個32位字，指定為Bits[31:0]（31引腳表示最高有效位（MSB），0引腳表示最低有效位（LSB））。四個功能引腳與32位并行端口之間的關系，以及它們?nèi)绾慰刂苾?nèi)部編程寄存器的頻率、相位和幅度等參數，如圖42所示。需注意，并行端口在四種不同模式下運行，這些模式由功能引腳的邏輯電平定義。

當功能引腳的邏輯電平使并行端口進入并行模式（F[3:0] = 0000）時，該端口作為并行接口運行，可對設備的所有編程寄存器進行訪問。32位字（Bits[31:0]）細分為三個部分：地址位（Bits[31:16]），由16位組成，分為八個2位段；命令位（Bits[20:18]），由三位組成，用于建立讀或?qū)懝δ?，并設置數據字的寬度；目標位（Bits[17:16]），由兩位組成，用于指定設備寄存器。地址位指定目標寄存器，命令位確定讀或?qū)懝δ?，以及?shù)據字的寬度。也就是說，用戶可以選擇數據跨度為16位（Bits[31:16]）或8位（Bits[23:16]）。并行模式允許使用16位數據時數據速率高達200 Mbps（使用8位數據時為100 Mbps ）。

當功能引腳的邏輯電平使并行端口進入串行模式（F[3:0] = 0001）時，該端口作為串行接口運行，只能對設備的32個編程寄存器中的五個進行訪問。在這種模式下，只有32引腳并行端口中的五個引腳（Bits[4:0]）起作用。這些引腳提供芯片選擇（CS）、串行時鐘（SCLK）和輸入/輸出同步（SYNCIO）功能，以及兩條串行數據線（SDO和SDI）。串行模式下寫操作的數據速率高達80 Mbps（讀操作限制為3 Mbps ）。

當功能引腳和功能引腳均未使用（F[3:0] = 0010至1110（即1111未使用））時，并行端口作為高速直接訪問接口運行，可對DDS內核的32位頻率、16位相位和12位幅度參數進行操作。圖42中的表格顯示了32位并行端口的細分情況。通過指定Bits[3:0]可確定頻率（FTW[31:0]）、相位（POW[15:0]）和幅度（AMP[15:0]）參數。不過，需要注意的是，盡管AMP[15:0]表示16位分辨率，但實際幅度分辨率為12位。因此，除非使用AMP[11:0]（即AMP[15:12]未使用），否則不要使用AMP[15:0]。

此外，要使用幅度控制功能，必須確保將CFR1寄存器（0x00[08]）中的OSK使能位編程為邏輯1。

F[3:0]引腳與Bits[31:0]的組合為AD9914提供了無與倫比的調制能力，用戶可以直接控制DDS參數（頻率、相位、幅度，或各種組合方式）。此外，并行端口在采樣率高達124 MHz的系統中運行，每145 MSP（假設為3.5 GHz系統時鐘）進行一次更新，從而實現了高數據速率傳輸。
