TPS1685x 是一款集成式大電流電路保護和電源管理器件。該器件使用極少的外部元件提供多種保護模式，是針對過載、短路和過大浪涌電流的可靠防御。具有特定浪涌電流要求的應用可以使用單個外部電容器設置輸出轉換速率。輸出電流限制水平可由用戶根據系統需要設置。用戶可調的過流消隱定時器允許系統支持負載電流中的瞬態峰值，而不會使 eFuse 跳閘。集成的快速準確感應模擬負載電流監控器有助于預測性維護和高級動態平臺電源管理，例如 Intel PSYS 和 PROCHOT#，以優化服務器和數據中心性能。
*附件：tps1685.pdf

多個 TPS1685x 器件可以并聯連接，以增加高功率系統的總電流容量。所有器件都會主動同步其工作狀態，并在啟動和穩態期間共享電流，以避免對某些器件施加過大的壓力，從而導致并聯鏈過早或部分關閉。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 輸入工作電壓范圍：9V 至 80V
  • 92V 絕對最大值
  • 在輸出端可承受高達 –5V 的負電壓
• 具有低導通電阻的集成 FET：RON = 3.5mΩ（典型值）
• 具有高電平有效使能輸入，具有可調欠壓鎖定 （UVLO）
• 可調過壓保護
• 支持多個 eFuse 的并聯，具有器件狀態同步和均流功能
• 用于浪涌電流保護的可調輸出轉換速率控制 （dVdt）
• 精確的負載電流監控
  • 超過 50-100% 最大電流時，誤差為 <3%
  • 1MHz 帶寬
• 強大的過流保護
  • 斷路器響應
  • 可調閾值：2A 至 20A
  • 過流保護精度：±3%
  • 可調瞬態過流定時器 （ITIMER） 以支持峰值電流
• 對短路事件的快速跳閘響應
• 帶模擬芯片溫度監控器輸出 （TEMP） 的過熱保護 （OTP）
  • FET SOA：0.7W√s
• FET 健康監測和報告
• 故障指示引腳 （FLT ）
• 電源良好指示引腳 （PGOOD）
• 小尺寸：QFN 6mm × 5mm
  • 60V 的 IPC9592B 間隙

參數

方框圖

一、產品概述

TPS1685x是一款集成高電流電路保護和電源管理設備，專為輸入熱插拔和熱插拔應用設計，適用于服務器、高性能計算、網絡接口卡、圖形和硬件加速器卡、數據中心交換機和路由器以及火災報警控制面板等應用。該設備提供多重保護模式，使用極少的外部組件，能夠有效防御過載、短路和過大的涌入電流。

二、主要特性

• ?輸入電壓范圍?：9V至80V，絕對最大值為92V。
• ?低內阻FET?：導通電阻R_ON為3.5mΩ（典型值）。
• ?高精度電流監測?：負載電流監測誤差小于3%。
• ?可編程過電流保護?：閾值可調，范圍為2A至20A。
• ?快速短路響應?：具有固定的快速跳閘閾值和可調的超時時間。
• ?過熱保護?：具有模擬結溫監測輸出。
• ?小封裝?：QFN 6mm × 5mm封裝。

三、引腳功能

TPS1685x具有23個引腳，主要功能引腳包括：

• ?IN?：電源輸入引腳。
• ?OUT?：電源輸出引腳。
• ?VDD?：控制器電源輸入引腳。
• ?IMON?：電流監測輸出引腳。
• ?IREF?：參考電壓設置引腳。
• ?dVdT?：輸出上升斜率配置引腳。
• ?FLT?：故障指示引腳。
• ?PGOOD?：電源良好指示引腳。
• ?SWEN?：電源開關使能引腳。

四、電氣特性

• ?最大連續開關電流?：20A（典型值）。
• ?過電流保護閾值?：可調，范圍為2A至20A。
• ?快速跳閘閾值?：可編程，最高可達95A（在次級模式下）。
• ?結溫范圍?：-40°C至125°C。
• ?熱阻?：LQFN封裝的結到環境熱阻為22.1°C/W。

五、功能描述

• ?欠壓保護?：具有可調欠壓鎖定功能，保護設備免受低電壓影響。
• ?過壓保護?：通過外部電阻分壓器設置過壓保護閾值。
• ?過電流保護?：具有可調過電流閾值和超時時間，支持瞬態峰值電流。
• ?短路保護?：具有固定的快速跳閘閾值和可調的超時時間。
• ?熱關斷保護?：當結溫過高時自動關斷輸出。
• ?電流監測?：提供高精度的模擬電流監測輸出，用于動態平臺電源管理。

六、應用信息

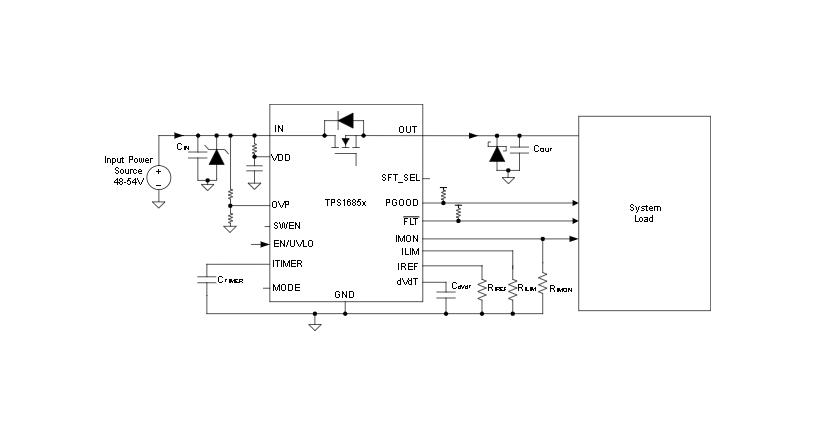

TPS1685x適用于需要高電流保護和數據路徑管理的各種應用，如數據中心服務器、圖形卡等。數據手冊提供了典型應用電路、設計步驟、電源推薦和PCB布局指南，以幫助設計師快速實現高性能、高可靠性的電源保護解決方案。

七、封裝與訂購信息

• ?封裝類型?：LQFN 23引腳封裝，尺寸為6mm × 5mm。
• ?訂購信息?：提供TPS16850和TPS16851兩種型號，分別具有自動重試和鎖存關閉功能。
