概述
AD9910是一款內置14 bit DAC的直接數字頻率合成器（DDS），支持高達1 GSPS的采樣速率。AD9910采用高級DDS專利技術，在不犧牲性能的前提下可極大降低功耗。DDS/DAC組合構成數字可編程的高頻模擬輸出頻率合成器，能夠在高達400 MHz的頻率下生成頻率捷變正弦波形。
數據表：*附件：AD9910 1GSPS，14bit，3.3V CMOS直接數字頻率合成器技術手冊.pdf

用戶可以訪問三個用于控制DDS的信號控制參數，包括：頻率、相位與幅度。AD9910利用32 bit累加器提供快速跳頻和頻率調諧分辨率。在1 GSPS采樣速率下，調諧分辨率為~0.23 Hz。這款DDS還實現了快速相位與幅度切換功能。

用戶可通過串行I/O端口對AD9910的內部控制寄存器進行編程，以實現對AD9910的控制。AD9910集成了靜態RAM，可支持頻率、相位和/或幅度調制的多種組合。AD9910還支持用戶定義的數控數字斜波工作模式。在這個模式下，頻率、相位或幅度隨時間呈線性變化。AD9910內置的高速并行數據輸入端口能實現頻率、相位、幅度或極點的直接調制，以支持更高級的調制功能。

AD9910可在擴展的工業溫度范圍內工作（欲了解更多信息，請參考數據手冊的絕對最大額定值部分）。

應用

• 捷變本振（LO）頻率合成
• 可編程時鐘發生器
• 用于雷達和掃描系統的FM調頻源
• 測試和測量設備
• 聲光設備驅動器
• 極化調制器
• 快速跳頻

特性

• 1 GSPS內部時鐘速率（高達400 MHz模擬輸出）
• 內置1 GSPS，14 bit DAC
• 頻率分辨率：0.23 Hz或以上
  相位噪聲：≤–125 dBc/Hz @ 1 kHz偏移（400 MHz載波）* 卓越的動態性能：>80 dB 窄帶SFDR
• 串行輸入/輸出（I/O）控制
• Sin（X）/（X）校正（反正弦濾波器）
• 欲了解更多信息，請參考數據手冊

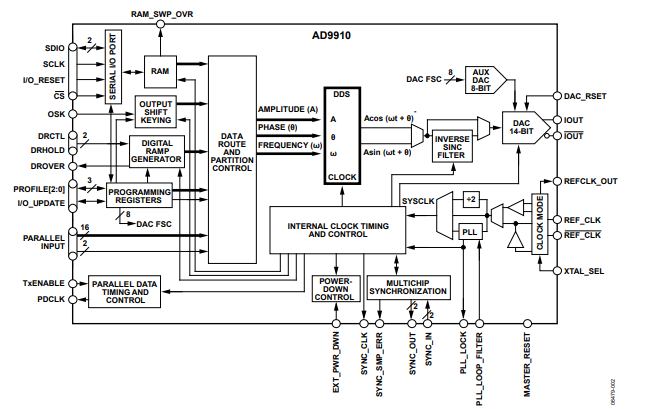

框圖

詳細框圖

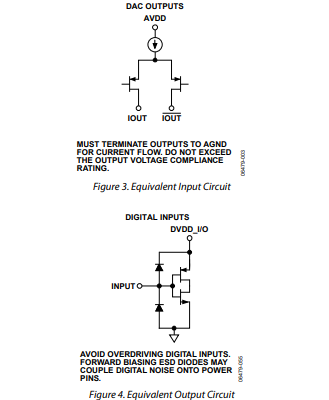

等效電路

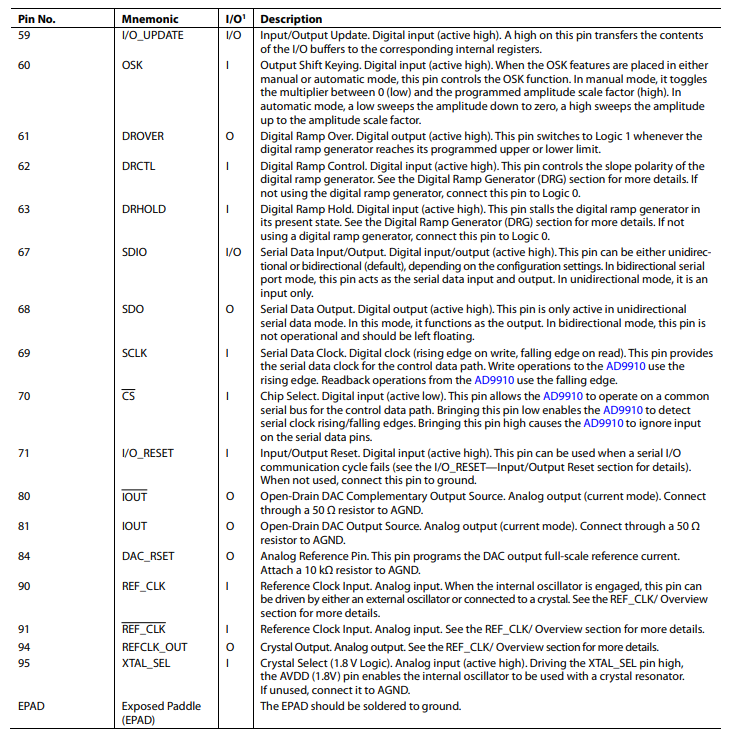

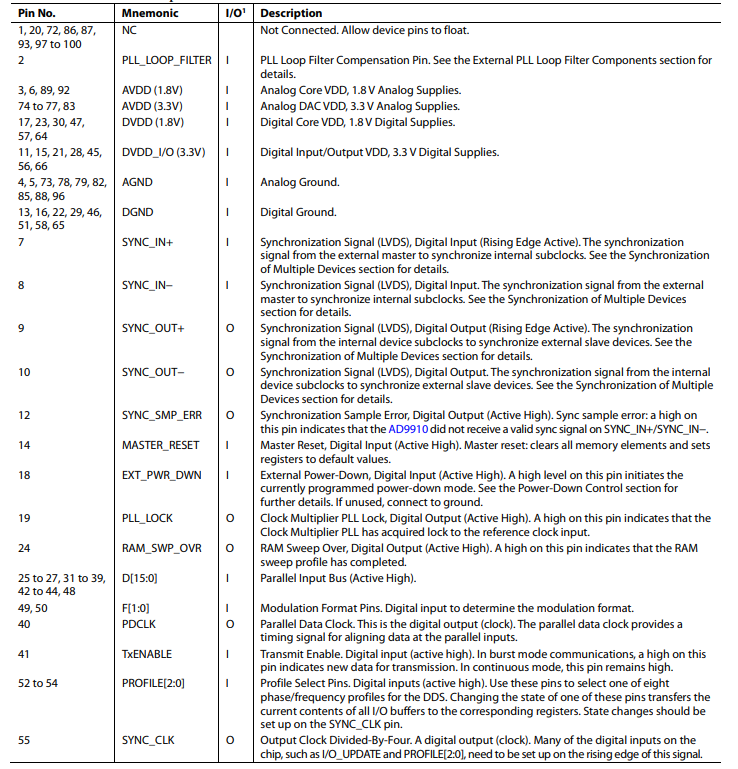

引腳配置描述

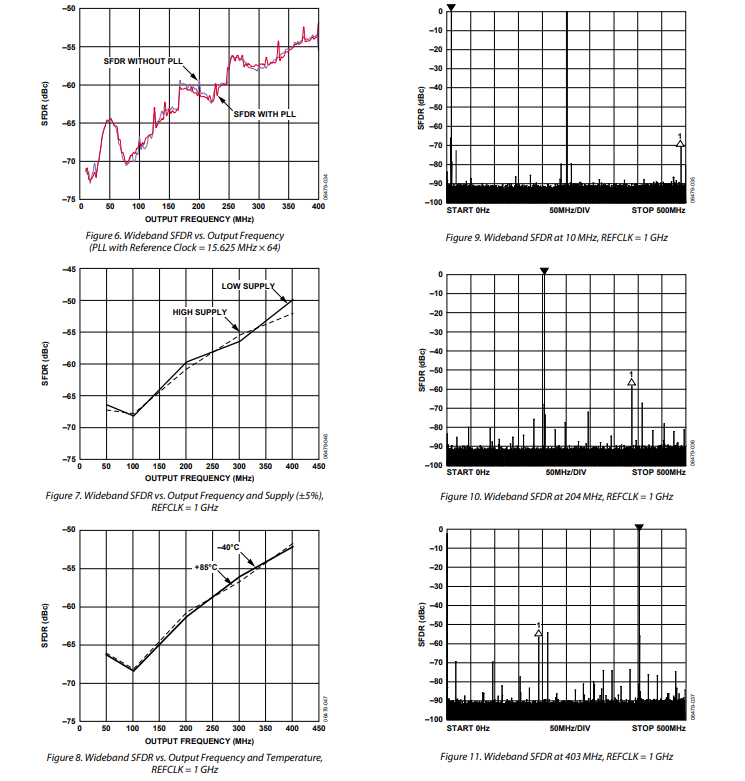

典型性能特征

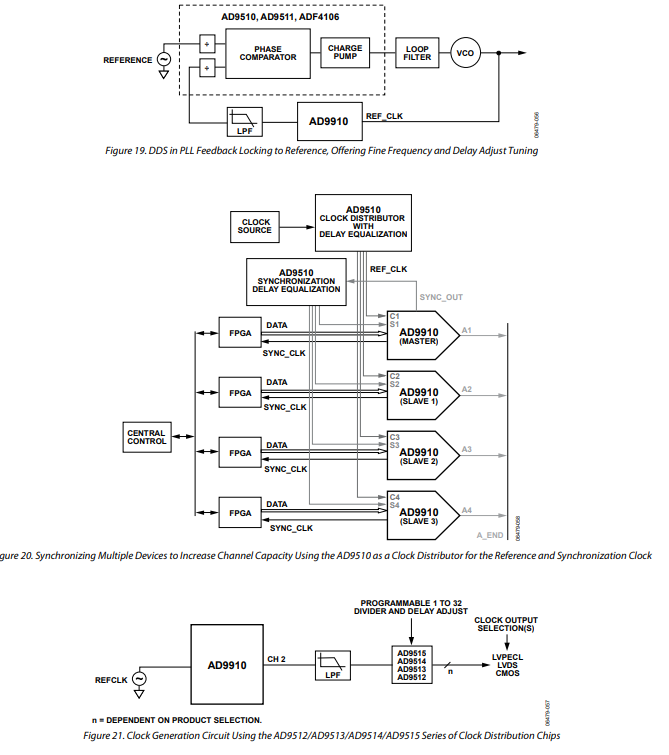

應用電路

工作原理

• AD9910有四種工作模式：
  • 單音模式
  • 隨機存取存儲器（RAM）調制模式
  • 數字斜坡調制模式
  • 并行數據端口調制模式
    這些模式與為直接數字頻率合成器（DDS）提供信號控制參數（頻率、相位和幅度）的數據源相關。根據所選模式和/或特定控制位，頻率、相位和幅度的組合會自動進行分配。

在單音模式下，DDS信號控制參數直接來自與串行輸入/輸出（I/O）端口相關的編程寄存器。在RAM調制模式下，DDS信號控制參數存儲在內部RAM中，并根據命令進行回放。在數字斜坡調制模式下，DDS信號控制參數由數字斜坡發生器提供。在并行數據端口調制模式下，DDS信號控制參數直接輸入到并行端口。

DDS信號控制參數的各種調制模式一次只能作用于其中一個參數（對于極化調制格式則為兩個參數）。未調制的DDS信號控制參數存儲在適當?shù)木幊碳拇嫫髦?，并根?jù)所選模式自動路由到DDS。

此外，還有一個獨立的輸出幅度鍵控（OSK）功能。該功能采用獨立的數字線性斜坡發生器，僅影響DDS的幅度參數。OSK功能在其他數據源之上具有優先級，因此在OSK功能啟用時，沒有其他數據源可以驅動DDS的幅度參數。

盡管各種模式（包括驅動DDS幅度參數的數據源）是分別介紹的，但它們可以同時啟用。這為生成復雜調制方案提供了前所未有的靈活性。不過，為避免多個數據源驅動相同的DDS信號控制參數，器件采用了優先級協議（見“模式優先級”部分的表5 ）。

單音模式

在單音模式下，DDS信號控制參數直接來自編程寄存器。配置文件是一個獨立的寄存器，其中包含DDS信號控制參數。共有八個獨立的配置文件寄存器。

每個配置文件都可獨立訪問。使用三個外部配置文件引腳（PROFILE[2:0] ）來選擇所需的配置文件。配置文件引腳狀態的變化會在SYNC_CLK的下一個上升沿，用所選配置文件指定的參數更新DDS。
