TPS25990 是一款采用小型封裝的集成式大電流電路保護和電源管理器件。該器件使用極少的外部元件提供多種保護模式，是針對過載、短路和過大浪涌電流的可靠防御。

集成的 PMBus? 接口允許主機控制器實時監控、控制和配置系統。關鍵系統參數可以通過遠程遙測讀回。各種保護、警告閾值和系數可通過 PMBus? 配置或存儲在非易失性配置存儲器中。Blackbox 故障記錄功能有助于調試現場故障和返回。
*附件：tps25990.pdf

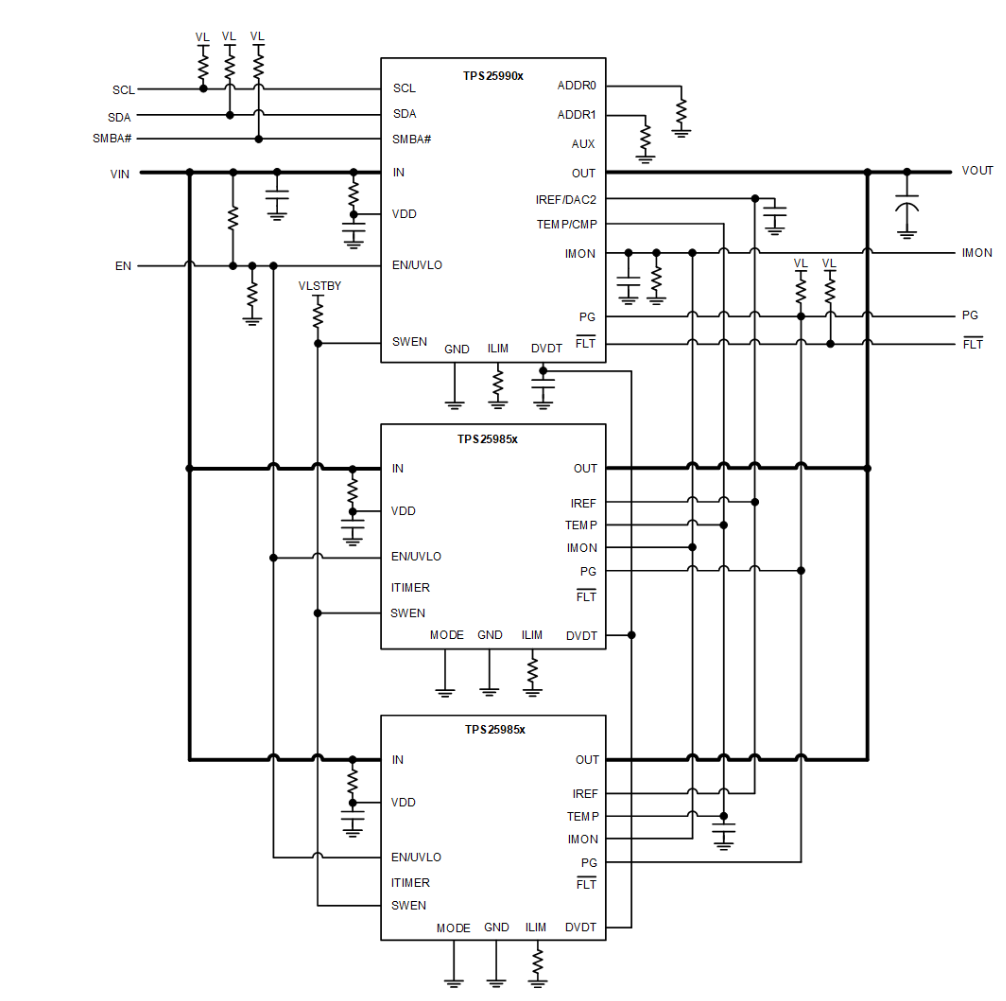

該器件可用作獨立的 eFuse，或作為并聯 eFuse 配置中的初級控制器連接，以支持更高的電流。所有器件都會主動同步其工作狀態，并在啟動和穩態期間共享電流，以避免對某些器件施加過大的壓力，從而導致并聯鏈過早或部分關閉。

集成的快速準確感應模擬負載電流監控器有助于預測性維護和先進的動態平臺電源管理技術，如 Intel PSYS 和 PROCHOT，以最大限度地提高系統吞吐量和電源利用率。這與集成的數字示波器功能和 Blackbox 相結合，有助于關鍵系統的預測性維護。

這些器件的額定工作溫度范圍為 –40°C 至 +125°C。

特性

• 輸入工作電壓范圍：2.9 V 至 16 V
  • 輸入時絕對最大值為 20V
  • 輸出端可承受高達 –1 V 的電壓
• 集成低導通電阻 FET：0.79 mΩ（典型值）
  • 額定電流為 50 A RMS 和 60 A 峰值電流
• 可用作并聯配置的獨立 eFuse 或主控制器
  • 支持并聯多個 eFuse 以支持更高的電流
  • 在啟動和穩態期間進行有源器件狀態同步和負載共享，以實現無限的可擴展性
• 用于遙測、控制、配置和調試的 PMBus? 接口
  • P IN/E IN/V IN/V OUT/I IN/溫度/故障監控
  • 使用單個命令重啟
  • 片上非易失性配置存儲器
  • 具有相對時間戳的多個事件的黑盒故障記錄，并可選擇存儲在外部 EEPROM 上
• 強大的過流保護
  • 可編程過流閾值 （I OCP）：7 A 至 50 A，精度為 ±5%（最大值）
  • 穩態期間的斷路器響應，具有可編程瞬態消隱定時器 （OC_TIMER），以支持峰值負載電流
  • 啟動期間的有效電流限制 （I LIM）
• 強大的短路保護
  • 快速跳閘響應 （280 ns）
  • 可編程和固定閾值
  • 不受電源線瞬變的影響 — 不會發生令人討厭的跳閘
• 可編程過熱保護 （OTP）
  • 保證 FET SOA： 8 W√s
• 集成 FET 健康監測和報告
• 精確的模擬負載電流監控 （IMON）
  • ±2% 準確率

  • 500kHz 模擬帶寬

• 可編程的快速過壓保護門檻
• 可編程輸出轉換速率控制 （dVdt）
• 可編程插入延遲定時器
• 可編程欠壓鎖定 （UVLO）
• 模擬芯片溫度監控器輸出 （TEMP）
• 四個可配置的通用 I/O 引腳
• 小尺寸：QFN 4.5mm × 5mm、0.6mm 間距
  • 電源和 GND 引腳之間的間隙為 29 mil
• 100% 不含鉛

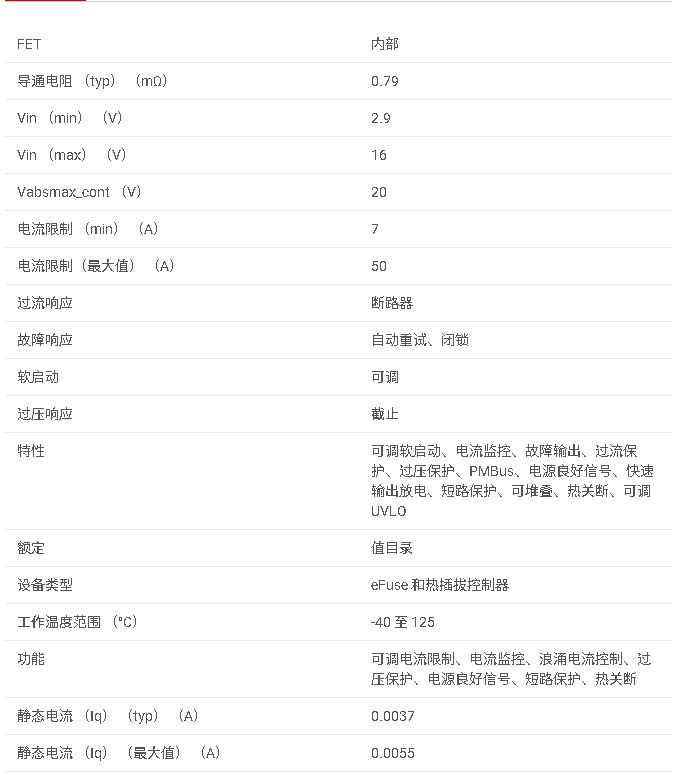

參數

方框圖

1. 產品概述

TPS25990 是一款集成的高電流電路保護和電源管理設備，提供多重保護模式，包括過流、短路和過壓保護。該設備通過 PMBus? 數字遙測接口實現監控、控制、配置和調試，適用于需要高電流保護和高精度遙測的場合。

2. 主要特性

• ?高電流支持?：最大支持 60A 電流。
• ?集成 PMBus? 接口?：支持遙測、控制、配置和調試。
• ?多重保護模式?：
  • 過流保護（可編程過流閾值，最高 50A）。
  • 短路保護（具有快速跳閘響應）。
  • 過壓保護（可編程過壓閾值）。
  • 過熱保護（帶溫度傳感和報告）。
• ?高精度模擬負載電流監控?：±2% 精度。
• ?可編程輸出斜率控制?：減少啟動時的浪涌電流。
• ?黑匣子故障記錄?：幫助調試現場故障。

3. 電氣規格

3.1 絕對最大額定值

• 輸入電壓范圍：2.9V 至 16V
• 輸出電壓范圍：V_IN 至 20V
• 結溫范圍：-40°C 至 125°C
• 漏源極擊穿電壓：>20V

3.2 推薦操作條件

• 輸入電壓：4.5V 至 16V（VDD），2.9V 至 16V（V_IN）
• 工作結溫：-40°C 至 125°C

3.3 電氣特性

• 導通電阻（典型）：0.79mΩ（最大 1.05mΩ）
• 過流保護閾值（可編程）：7A 至 50A（±5% 精度）
• 短路保護響應：快速跳閘響應，可編程閾值
• 過壓保護閾值（可編程）：最高 17.08V
• 溫度傳感器增益：2.58mV/°C 至 2.72mV/°C
• 模擬負載電流監控精度：±2%

4. 功能描述

• ?過流保護?：包括穩態過流保護（電路斷路器模式）和啟動時的過流限制。
• ?短路保護?：具有快速跳閘響應，防止嚴重短路損壞設備。
• ?過壓和欠壓保護?：監測輸入電壓，防止過壓和欠壓情況。
• ?過熱保護?：內置熱關斷機制，保護設備免受過熱損壞。
• ?模擬負載電流監控?：提供高精度的負載電流監控信號。
• ?PMBus? 接口?：支持遠程監控、控制、配置和調試。
• ?黑匣子故障記錄?：記錄故障事件，幫助調試。

5. 應用信息

• ?典型應用?：服務器主板、擴展卡、圖形卡、加速器卡、企業交換機和路由器等。
• ?設計工具?：提供 TPS25990x 設計計算器，幫助用戶根據應用需求選擇合適的組件值。

6. 設計與實施

• ?設計考慮?：包括輸入和輸出電容的選擇、電流感應電阻的計算、過流和短路保護閾值的設置等。
• ?布局指南?：提供詳細的布局建議，以優化熱性能和減少電磁干擾（EMI）。

7. 封裝與訂購信息

• ?封裝類型?：VQFN-HR，26 引腳，4.50mm x 5.00mm
• ?訂購信息?：提供詳細的訂購信息和封裝尺寸圖。
