晶圓制備工藝與清洗工藝介紹

中科院半導體所 ? 來源:學習那些事 ? 作者:學習那些事 ? 2025-05-07 15:12 ? 次閱讀

文章來源:學習那些事

原文作者:小陳婆婆

本文介紹了晶圓制備與清洗的過程。

晶圓制備是材料科學、熱力學與精密控制的綜合體現,每一環節均凝聚著工程技術的極致追求。而晶圓清洗本質是半導體工業與污染物持續博弈的縮影,每一次工藝革新都在突破物理極限。

未來,隨著EUV光刻、3D堆疊等技術的普及,清洗工藝將面臨更嚴峻的挑戰——如何在原子級尺度實現“零污染”控制,將成為決定半導體產業命運的關鍵戰役,本文分述如下:

晶圓制備工藝與硅材料提純

晶圓清洗工藝

濕法清洗設備

其他清洗方案

晶圓制備工藝與硅材料提純

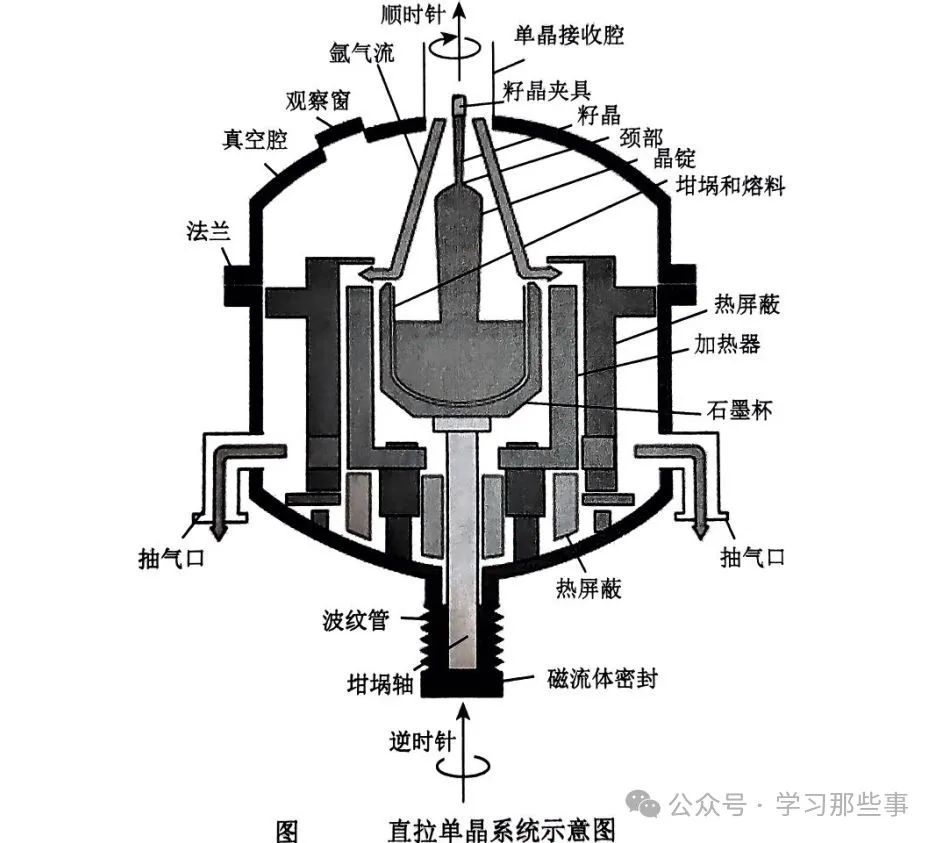

一、直拉法(Czochralski法)晶體生長技術

直拉法作為半導體硅單晶制備的核心技術,其工藝原理與操作細節直接影響晶圓質量。該技術通過籽晶從熔體中提拉單晶,具有以下關鍵特征:


1.技術優勢與設備演進

無容器接觸生長:晶體生長過程中不與坩堝壁接觸,顯著降低熱應力與雜質污染風險,尤其適用于高純度硅(純度達99.999999999%)的制備。

定向晶核控制:以特定晶向籽晶為生長核心,可制備低位錯密度單晶(如通過“縮頸技術”將位錯密度降低至<100 cm?2)。

現代設備升級:采用石英坩堝、高頻感應加熱及磁場控制(磁拉法),結合直徑自動控制裝置,實現300mm以上大直徑硅錠的穩定生長。

2.工藝階段與操作要點

潤晶階段:籽晶預熱后與熔融硅接觸,通過短暫烘烤(幾分鐘)建立固液界面,為后續結晶奠定基礎。

縮頸階段:以快速提拉(速度>位錯運動速度)形成細頸(直徑2-4mm),利用應力消除機制阻斷位錯延伸,實現無位錯單晶生長。

放肩與等徑階段:通過調控提拉速度(0.1-1.5 mm/min)與溫度梯度(~100℃/cm),逐步放大晶錠直徑至目標值(如300mm),并維持恒定直徑生長。

收尾階段:逐漸縮小晶錠直徑至圓錐形,避免位錯反向增殖,確保晶體完整性。

二、硅材料提純工藝與最新進展

硅提純是晶圓制備的基石,涉及多級物理化學處理:

1.物理分選與化學提純

破碎與磁選:石英砂破碎至0.15-0.3mm后,通過1.5T永磁滾筒去除含鐵雜質,浮選槽(pH=3酸性環境)進一步提純至99.5%。

酸浸處理:采用四聯程酸浸(鹽酸+氫氟酸-硝酸混合液),深度溶解金屬與晶格雜質(如鋁、硼),電導率需<10μS/cm。

2.冶金級提純與環保創新

定向凝固:氬氣保護下2800℃熔煉,通過5℃/min降溫速率促使雜質向熔體表層遷移,結合真空蒸餾(10?3Pa,8小時)去除氣態雜質,純度達99.9999%(6N級)。

循環經濟模式:內蒙古沐邦項目采用真空電子束熔煉與區熔定向凝固技術,硅廢料利用率達90%,電耗降至行業平均66%,并實現酸液封閉式循環(利用率95%)。

3.前沿技術突破

微生物浸出法:廣東企業利用氧化亞鐵硫桿菌替代部分酸浸,酸耗降低40%。

微波輔助提純:江蘇研究院技術縮短熔煉時間30%,噸硅電耗降至9000度。

等離子體提純:德國實驗室在1500℃實現6N純度,能耗降低60%。

三、熱傳導控制與晶體質量優化

熱傳導平衡是直拉法工藝的核心物理約束,直接影響晶體生長速率與缺陷控制:

1.熱傳導方程與最大提拉速度

界面能流平衡(傅立葉定律)決定最大提拉速度(Vmax),其表達式為:

Vmax=ksΔT/Lρ

式中,ks為固態熱導率,ΔT為溫度梯度,L為結晶潛熱,ρ為密度。實際生產中,溫度梯度與晶錠直徑成反比,需通過熱屏蔽裝置與反向旋轉(坩堝與籽晶)優化。

2.聲子散射與熱導率調控

聲子平均自由程受晶體缺陷、雜質及邊界散射限制,影響熱導率與結晶質量。

磁場控制(如磁拉法)可減少熱對流,穩定固液界面;雙層坩堝設計實現軸向雜質均勻分布(分凝系數K≈1時效果顯著)。

四、行業應用與技術趨勢

半導體領域:直拉法硅單晶用于集成電路傳感器制造,要求摻雜均勻性(如磷/硼摻雜濃度控制)與低位錯密度(通過縮頸技術實現無位錯單晶)。

光伏領域:內蒙古沐邦項目采用真空電子束熔煉與區熔定向凝固技術,硅廢料利用率達90%,電耗為行業平均66%。

技術前沿:

納米氣泡浮選技術:日本開發微米級氣泡附著效率提升3倍,替代傳統浮選工藝。

等離子體提純法:德國實驗室在1500℃實現6N純度,能耗降低60%。

晶圓清洗工藝

半導體制造領域,晶圓清洗堪稱“隱形守護者”——其工藝質量直接影響芯片良率與性能。隨著特征尺寸進入納米級,清洗工藝的重要性愈發凸顯。以下從機制、配方、工藝優化三方面系統闡述晶圓清洗技術。

一、清洗工藝的核心價值

在集成電路制造的數百道工序中,晶圓表面會持續吸附顆粒、有機物、金屬離子等污染物。這些污染物可能導致:

柵氧化層完整性破壞:金屬離子擴散引發漏電流

光刻膠附著失效:有機物殘留導致線寬控制異常

外延層缺陷:顆粒引發位錯增殖

因此,單片晶圓需經歷200-300次清洗循環,堪稱半導體制造中重復頻率最高的工藝環節。

二、化學清洗體系與作用機制

1. 顆粒污染物去除

主力配方:SC-1(標準清洗液1號)

組成:NH?OH:H?O?:H?O = 15~17

作用機制:

氧化剝離:H?O?將Si表面氧化生成SiO?薄層

電學排斥:NH?OH解離的OH?使晶圓表面帶負電,通過靜電斥力剝離顆粒

螯合溶解:NH?分子與金屬離子形成可溶性絡合物

優化方向:稀釋至150配比,在保持清洗效率的同時,將表面粗糙度(Ra值)降低40%,顯著改善薄柵氧質量。

2. 有機污染物去除

雙效配方體系:

SC-1體系:NH?OH/H?O?協同作用,通過強氧化性分解有機物

SPM體系:H?SO?:H?O? = 7:3(體積比),在120-150℃下形成液相氧化環境,對光刻膠殘渣去除效率達99.9%

3. 金屬污染物去除

主力配方:SC-2(標準清洗液2號)

組成:HCl:H?O?:H?O = 16~18

作用機制:

離子化溶解:HCl提供H?環境,使金屬原子離子化(Me → Me?? + ne?)

氧化螯合:H?O?將金屬離子氧化為高價態,形成可溶性氯絡合物(如[CuCl?]2?)

特殊案例:氫氟酸體系(HF:H?O=1:50)專用于銅污染,因HF與Cu反應生成可溶的H?[CuF?]

4. 自然氧化層去除

關鍵試劑:

BOE溶液:NH?FH?O = 610(體積比),通過緩沖體系精確控制SiO?蝕刻速率(約20?/min)

DHF溶液:HF:H?O=1:100,用于最終清洗前的氧化層剝離

三、工藝流程優化策略

1. 典型清洗序列(以CMOS工藝為例)

SPM清洗(120℃):去除光刻膠殘渣

SC-1清洗(65℃):去除顆粒/有機物

DHF漂洗(25℃):去除自然氧化層

SC-2清洗(75℃):金屬污染去除

IPA蒸氣干燥:避免水痕缺陷

2. 關鍵工藝控制點

溫度梯度管理:SC-1清洗溫度每升高10℃,顆粒去除效率提升15%,但需平衡表面粗糙度

時間窗口控制:BOE溶液與SiO?反應具有自終止特性,需嚴格控制時間(±5秒)

沖洗優化:采用級聯去離子水沖洗,使顆粒數從初始10?顆/cm2降至<10顆/cm2

四、前沿技術進展

超臨界CO?干燥:替代傳統IPA蒸氣干燥,消除水痕缺陷,適用于45nm以下節點

臭氧水清洗:O?/H?O體系實現原位清洗,減少化學品用量30%

單片清洗設備:通過伯努利卡盤實現亞微米級顆粒控制,適用于先進封裝領域

濕法清洗設備

在半導體制造中,濕法清洗設備承擔著去除晶圓表面納米級污染物的核心任務。隨著技術節點推進至3nm以下,清洗設備正面臨三大挑戰:化學品用量控制、微觀損傷抑制以及干燥缺陷消除。以下從設備選型原則出發,系統解析主流濕法清洗技術。

一、設備選型核心原則

化學品效率最大化:通過優化流體力學設計,使?jié)舛?.5-5%的稀溶液即可實現高效清洗,較傳統工藝減少80%化學品消耗。

工藝窗口精準控制:采用PID閉環控制系統,實現溫度±0.5℃、時間±1s、濃度±0.1%的精準調控。

污染交叉防控:通過級聯清洗架構與實時電導率監測(精度0.1μS/cm),將金屬交叉污染控制在<10?atoms/cm2水平。

二、主流清洗技術深度解析

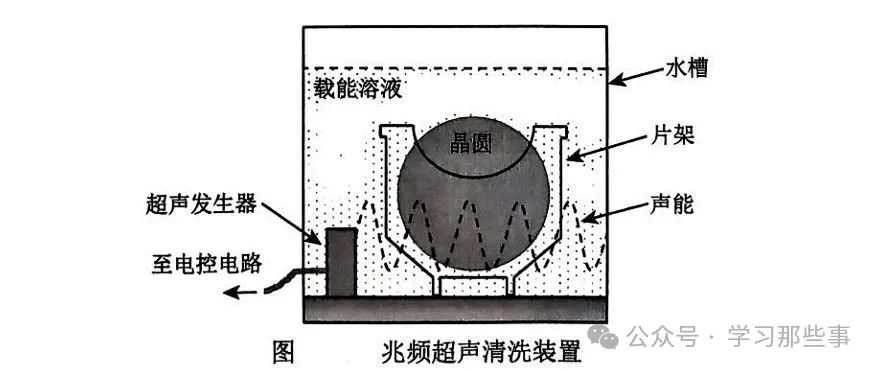

1. 兆頻超聲清洗技術(Megasonics)

技術突破:

頻率革命:將超聲頻率從傳統40kHz提升至800-1200kHz,消除空化效應引發的微損傷(Cavitation Damage),使顆粒去除效率(PRE)提升3倍。


能量聚焦:通過壓電換能器陣列實現聲場均勻分布,在30℃條件下即可完成0.1μm顆粒的高效剝離。

工藝優勢:

化學品用量減少50%,適用于先進邏輯器件的接觸孔清洗。

與SC-1/SC-2藥液兼容,在DRAM電容節點清洗中實現>99.9%的顆粒去除率。

2. 噴霧清洗技術(Spray Cleaning)

三段式工藝創新:

化學噴射階段:采用0.3MPa壓力將藥液霧化至50μm液滴,通過晶圓旋轉(300-800rpm)實現均勻覆蓋。

去離子水沖洗:電阻率實時監測(>18MΩ·cm)確保殘留<1ppm。

熱氮氣干燥:80℃氮氣結合2000rpm離心加速,實現<0.1%的水痕殘留率。

設備特點:

適用于3D NAND通道孔清洗,較傳統浸泡工藝節省70%處理時間。

配備閉環反饋系統,根據反射光強度自動調節噴嘴軌跡。

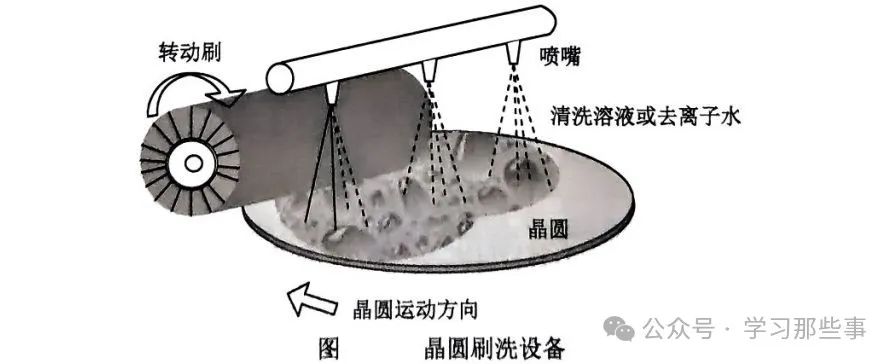

3. 刷洗技術(Brush Scrubbing)

CMP后清洗解決方案:

PVA刷頭革新:采用孔隙率90%的聚乙烯醇刷毛,配合pH=4的稀氨水溶液,實現0.1μm顆粒的物理去除。


力控技術:通過氣動軸承實現10-50g/cm2的接觸力精準控制,避免介質層損傷。

應用場景:

在EUV光刻膠殘留清洗中,將缺陷密度從傳統方法的2.3個/cm2降至0.05個/cm2。

4. 水清洗技術(Rinsing)

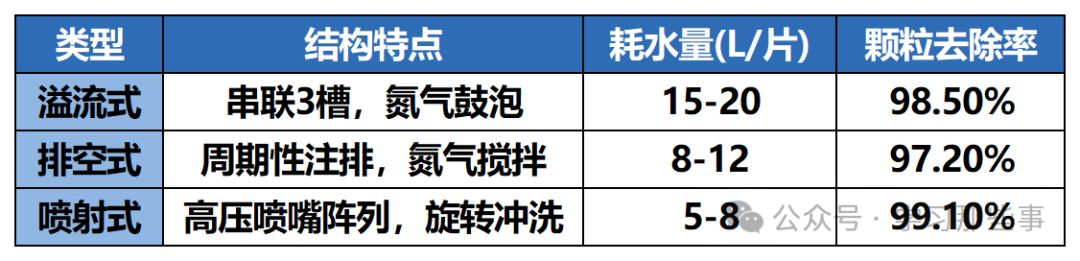

三種主流架構對比:


加熱清洗警示:

70-80℃去離子水雖可提升有機物去除效率,但會導致硅表面粗糙度(Ra)增加0.2nm,需嚴格限制在非敏感區域使用。

三、干燥技術突破

1. 旋轉甩干機(Spin Dryer)優化

雙模式創新:

低速預甩:500rpm維持30s,去除大顆粒水滴。

高速干燥:3000rpm結合120℃氮氣,實現<0.1%的水跡殘留。

靜電防控:

集成離子風棒,將晶圓表面電位控制在±50V以內,避免顆粒再吸附。

2. 異丙醇蒸氣干燥(IPA Vapor)升級

超臨界干燥技術:

在55℃、1.2MPa條件下實現IPA的超臨界流體干燥,徹底消除馬蘭戈尼效應引發的水痕缺陷。

配套冷阱回收系統,使IPA循環利用率達95%。

四、工藝整合趨勢

單片清洗設備:占據70%以上市場份額,通過伯努利卡盤實現<0.1μm的顆??刂啤?/p>

槽式清洗復興:在12英寸以下晶圓生產中,通過模塊化設計實現成本優化。

等離子清洗融合:在先進封裝領域,濕法+等離子清洗組合工藝將金屬殘留降至<10?atoms/cm2。

其他清洗方案

在半導體制造領域,清洗工藝正經歷從傳統濕法向干法、低溫及綠色化學技術的范式轉變。隨著特征尺寸逼近物理極限,新材料體系(如高k介質、金屬柵極)的引入對清洗技術提出更高要求。以下介紹除RCA標準工藝外的四大前沿清洗方案。

一、干法清洗技術:等離子體的精密雕刻

技術原理:

干法清洗通過等離子體中的活性粒子(離子、自由基)與污染物發生物理濺射或化學反應,實現無液相殘留的清潔。典型技術路線包括:

反應離子刻蝕(RIE):利用電場加速離子轟擊,適用于頑固光刻膠剝離。

下游微波等離子體:在低壓腔體中,微波激發稀有氣體(如Ar)產生亞穩態原子,與有機物/金屬反應生成揮發性產物。

應用場景:

3D NAND通道孔清洗:解決深寬比>100:1結構中的側壁殘留問題。

EUV光刻膠去除:在低溫(<100℃)條件下實現化學放大膠的完全去除,避免熱損傷。

技術優勢:

無化學廢液:顯著降低廢水處理成本,符合ESG標準。

亞納米級控制:通過偏壓調節實現0.1nm級的表面粗糙度控制。

二、螯合劑強化清洗:金屬污染的化學狙擊

作用機制:

螯合劑(如EDTA)通過多齒配位與金屬離子形成穩定環狀結構,阻斷其與硅表面的相互作用。典型應用場景包括:

銅互連工藝:在SC-1清洗液中添加EDTA,使銅溶解度提升3個數量級。

鈷阻障層清洗:通過螯合作用避免鈷離子在硅通孔(TSV)中的再沉積。

工藝優化:

濃度梯度控制:在清洗過程中動態調節螯合劑濃度,平衡金屬去除速率與表面腐蝕。

協同效應:與表面活性劑復配,將顆粒去除效率(PRE)從65%提升至92%。

挑戰與對策:

螯合劑殘留:開發可生物降解的綠色螯合劑(如GLDA),殘留量<0.5ppm。

選擇性控制:通過分子結構設計,實現特定金屬離子的靶向去除。

三、臭氧清洗技術:氧化能力的綠色革命

技術原理:

臭氧(O?)在去離子水中解離產生羥基自由基(·OH),通過強氧化性分解有機物并氧化金屬表面。典型應用包括:

無硫酸清洗:用O?/H?O體系替代SPM(H?SO?/H?O?),減少95%的硫酸消耗。

銅互連前處理:在0.5ppm臭氧濃度下,實現銅表面亞微米級氧化層的可控生長。

工藝優勢:

零化學品添加:僅需去離子水與臭氧發生器,CO?排放降低80%。

自終止反應:氧化層厚度達到1-2nm時自動停止,避免過度腐蝕。

設備創新:

微納米氣泡技術:將臭氧氣體粉碎至<1μm氣泡,提升傳質效率3倍。

原位監測系統:通過紫外可見光譜實時檢測臭氧濃度,精度±0.1ppm。

四、低溫噴霧清洗:物理作用的納米級操控

技術原理:

將惰性氣體(如Ar/N?混合氣)冷卻至液態,通過噴嘴形成固態微粒(直徑1-10μm),以高速(>100m/s)撞擊晶圓表面,實現顆粒的物理剝離。

應用場景:

EUV掩模版清洗:去除亞10nm顆粒,避免掩模缺陷傳遞。

3D封裝微凸點清洗:在無損銅柱的前提下,去除助焊劑殘留。

技術突破:

溫度精準控制:通過液氮冷卻與激光加熱復合系統,實現噴射溫度在-196℃至25℃間的連續調節。

顆?;厥障到y(tǒng):采用靜電吸附與旋風分離技術,實現99.9%的顆?;厥章省?/p>
