TPSI3052 是一款完全集成的隔離式開關驅動器，當與外部電源開關結合使用時，可形成完整的隔離式固態繼電器 （SSR）。憑借 15V 的標稱柵極驅動電壓和 1.5/3.0A 的峰值拉電流和灌電流，可以選擇多種外部電源開關，以滿足廣泛的應用需求。TPSI3052 利用從初級側接收的電源產生自己的次級偏置電源，因此不需要隔離式次級電源偏置。此外，TPSI3052 可以選擇為外部支持電路供電，以滿足各種應用需求。
*附件：tpsi3052.pdf

TPSI3052 根據所需的 input 引腳數量支持兩種作模式。在雙線模式下（通常用于驅動機械繼電器），控制開關只需要兩個引腳，并支持 6.5 V 至 48 V 的寬工作電壓范圍。在三線模式下，3 V 至 5.5 V 的主電源由外部提供，開關通過單獨的使能進行控制。TPSI3052S 僅提供三線模式，具有用于開關控制的一次性啟用功能。此功能對于驅動通常只需要一個電流脈沖即可觸發的 SCR 非常有用。

次級側提供 15 V 穩壓浮動電源軌，用于驅動各種電源開關，無需次級偏置電源。該應用可以驅動用于 DC 應用的單個電源開關或用于 AC 應用的雙背靠背電源開關，以及各種類型的 SCR。TPSI3052 集成隔離保護功能非常堅固，與傳統的機械繼電器和光耦合器相比，具有更高的可靠性、更低的功耗和更大的溫度范圍。

通過使用從 PXFR 引腳到 VSSP 的外部電阻器選擇七個功率電平設置之一，可以調整 TPSI3052 的功率傳輸。此作允許根據應用的需要，在功耗與次級上提供的功率之間進行權衡。

特性

• 無需隔離的次級電源
• 驅動外部功率晶體管或 SCR
• 3kV RMS 基本隔離
• 15V 柵極驅動，具有 1.5/3A 峰值拉電流和灌電流
• 用于外部輔助電路的電源功率高達 50mW
• 支持 AC 或 DC 切換
• 支持兩線或三線模式
• 7 級功率傳輸，電阻可選
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 溫度范圍 –40°C 至 125°C 環境溫度
• 安全相關認證
  • 符合 DIN EN IEC 60747-17 （VDE 0884-17） 的 4243V PK 基本隔離
  • 3kV RMS 隔離，持續 1 分鐘，符合 UL 1577 標準

參數

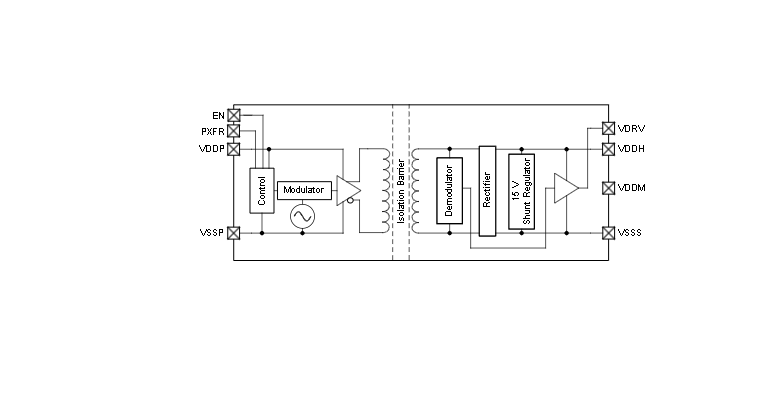

方框圖

1. 產品概述

TPSI3052是一款全集成隔離開關驅動器，結合外部功率開關（如MOSFET、IGBT或SCR）可形成完整的隔離固態繼電器（SSR）。該器件無需隔離的次級供電，內置次級偏置電源，并支持AC或DC切換，以及兩線或三線操作模式。

2. 關鍵特性

• ?無需隔離次級供電?：內置次級偏置電源，簡化設計。
• ?高隔離電壓?：基本隔離電壓達3kV RMS，滿足安全標準。
• ?寬輸入電壓范圍?：兩線模式下支持6.5V至48V，三線模式下支持3V至5.5V。
• ?強大驅動能力?：提供15V柵極驅動電壓，峰值源電流和沉電流分別為1.5A和3A。
• ?多功能性?：支持單功率開關、雙背靠背功率開關及多種SCR驅動。
• ?安全認證?：符合DIN EN IEC 60747-17和UL 1577標準。
• ?可調功率傳輸?：通過外部電阻選擇七種功率等級。
• ?功能安全支持?：提供文檔輔助功能安全系統設計。

3. 功能描述

• ?隔離傳輸?：采用高頻載波調制和解調技術實現隔離傳輸。
• ?功率傳輸?：通過隔離變壓器傳輸功率，無需獨立次級供電。
• ?柵極驅動?：集成柵極驅動器，提供穩定的15V柵極電壓。
• ?兩線/三線模式?：支持兩線或三線操作模式，滿足不同應用需求。
• ? 欠壓鎖定（UVLO） ?：對輸入和輸出電源進行UVLO保護，提高系統穩定性。
• ?熱關斷?：內置溫度傳感器，過熱時自動關斷輸出。

4. 應用領域

• 固態繼電器（SSR）
• 建筑自動化
• 工廠自動化與控制

5. 封裝與尺寸

• ?封裝類型?：8引腳SOIC（DWZ）封裝
• ?尺寸?：7.50mm × 5.85mm

6. 設計指南

• ?模式選擇?：根據應用需求選擇兩線或三線模式。
• ?功率傳輸設置?：通過外部電阻調整功率傳輸?shù)燃?jí)。
• ?解耦電容?：推薦在VDDP、VDDH和VDDM引腳之間添加解耦電容。
• ?柵極驅動電阻?：可選外部柵極驅動電阻，以限制振鈴和調節柵極驅動強度。
• ?布局與布線?：提供布局指南，建議關鍵信號線采用短而粗的走線，以降低寄生電感和電容。

7. 文檔與支持

• 提供詳細的數據手冊，包括規格、應用信息、布局指南等。
• 可通過TI的E2E?支持論壇獲取設計幫助和快速驗證答案。
