TPS4811x-Q1 系列是一款具有保護和診斷功能的 100V 智能高壓側驅動器。該器件具有 3.5V–80V 的寬工作電壓范圍，適用于 12V、24V 和 48V 系統設計。

它具有強大的 3.7A 峰值拉電流 （PU） 和 4A 峰值灌電流 （PD） GATE 驅動器，可在大電流系統設計中使用并聯 FET 實現電源切換。使用 INP 作為柵極驅動器控制輸入。
*附件：tps4811-q1.pdf

該器件具有精確的電流感應 （±2%） 輸出 （IMON），支持能源管理系統設計。該器件集成了兩級過流保護，具有 FLT_I 輸出，閾值和響應時間完全可調?？梢耘渲米詣?dòng)重試和閉鎖故障行為。該器件具有遠程過熱保護和 FLT_T 輸出。

TPS48111-Q1 集成了預充電驅動器 （G） 和控制輸入 （INP_G）。此功能支持必須驅動大電容負載的設計。在關斷模式下，控制器在 48V 電源輸入時吸收 1.6μA 的總關斷電流。

TPS4811x-Q1 采用 19 引腳 VSSOP 封裝，相鄰的高電壓和低電壓引腳之間去掉了一個引腳，可提供 0.8mm 的間隙。

特性

• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
• 功能安全
  • 提供有助于功能安全系統設計的文檔
• 3.5V 至 80V 輸入范圍 （絕對最大值 100V）
• 低至 –30V 的輸出反極性保護
• 集成 12V 電荷泵，容量為 100μA
• 1.6μA 低關斷電流 （EN/UVLO = 低）
• 強大的上拉 （3.7A） 和下拉 （4A） 柵極驅動器
• 驅動外部背靠背 N 溝道 MOSFET
• 帶有集成預充電開關驅動器 （TPS48111-Q1） 的型號，用于驅動電容負載
• 兩級可調過流保護 （IWRN， ISCP），帶可調斷路器定時器 （TMR） 和故障標志輸出 （FLT_I）
• 快速短路保護：1.2μs （TPS48111-Q1）、4μs （TPS48110-Q1）
• 精確的模擬電流監控器輸出 （IMON）：30mV VSNS 時為 ±2%
• 精確、可調的欠壓鎖定 （UVLO） 和過壓保護 （OV）：< ±2%
• 遠程過熱感應 （DIODE） 和帶故障標志輸出的保護 （FLT_T）

參數

方框圖

1. 產品概述

TPS4811-Q1 是一款A(yù)EC-Q100認證的100V智能高壓側驅動器，集成了保護和診斷功能。適用于汽車電源分配箱、車身控制模塊、DC/DC轉換器以及電池管理系統等高電流系統設計中。

2. 主要特性

• ?寬輸入電壓范圍?：3.5V至80V（絕對最大值為100V）。
• ?強驅動能力?：3.7A峰值源電流（PU）和4A峰值沉電流（PD）。
• ?保護功能?：
  • 兩級可調過流保護（IWRN, ISCP）。
  • 快速短路保護（TPS48111-Q1為1.2μs，TPS48110-Q1為4μs）。
  • 準確模擬電流監控輸出（IMON）：±2%精度。
  • 可調欠壓鎖定（UVLO）和過壓保護（OV）。
  • 遠程過溫感測（DIODE）和保護。
• ?集成預充電開關驅動器?（TPS48111-Q1）：適用于驅動大電容負載。
• ?低關機電流?：1.6μA（EN/UVLO=Low）。

3. 電氣規格

3.1 絕對最大額定值

• 輸入引腳電壓：VS, CS+, CS-至GND：-1100V
• 輸出引腳電壓：PU, PD, G, BST至GND：-30V至112V
• 工作結溫：-40°C至150°C

3.2 推薦操作條件

• 輸入電壓范圍：VS, CS+, CS-至GND：0V至80V
• 輸出電壓范圍：FLT_I, FLT_T至GND：0V至15V
• 工作結溫：-40°C至125°C

3.3 電氣特性

• 總系統靜態電流：613μA（典型值）
• 關機電流：1.6μA（典型值）
• 欠壓鎖定閾值（UVLO）：1.16V至1.2V（上升），1.1V至1.13V（下降）
• 過壓保護閾值（OV）：1.16V至1.2V（上升），1.1V至1.13V（下降）
• 柵極驅動器輸出：
  • 峰值源電流（PU）：3.75A
  • 峰值沉電流（PD）：4A
  • 柵極電荷電流（G）：72μA至140μA

4. 功能描述

• ?電荷泵和柵極驅動器?：內置12V、100μA電荷泵，為柵極驅動器提供穩定的電源。
• ?電容性負載驅動?：通過柵極斜率控制和預充電FET實現大電容負載的平穩驅動。
• ?短路保護?：可調短路保護閾值和響應時間，支持自動重試和鎖存關閉模式。
• ?過流保護?：兩級可調過流保護，支持自動重試和鎖存關閉模式。
• ?模擬電流監控?：提供高精度電流監控輸出（IMON），用于能量管理。
• ?遠程過溫保護?：通過外部二極管感測溫度，實現遠程過溫保護。

5. 應用信息

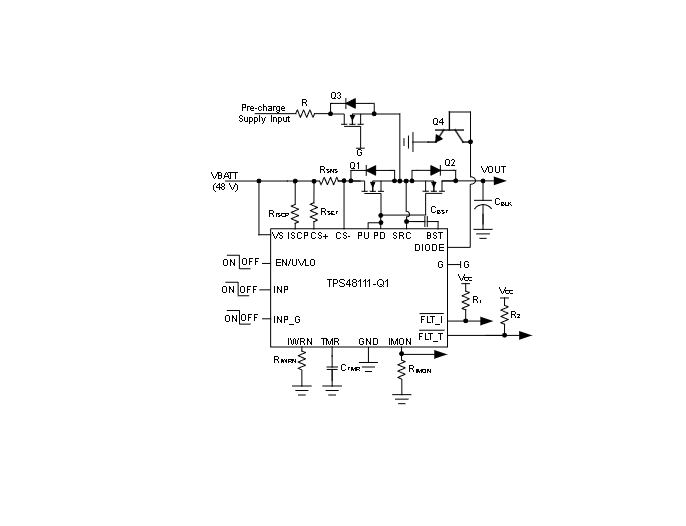

• ?典型應用?：
  • 驅動HVAC PTC加熱器負載。
  • 驅動背對背FET，預充電輸出電容。
• ?設計工具?：提供TPS4811-Q1設計計算器，幫助用戶快速選擇組件值。

6. 設計與實施

• ?設計考慮?：包括電流感應電阻的選擇、過流和短路保護閾值的設置、布局和接地建議等。
• ?布局指南?：強調電流感應電阻的放置、柵極驅動回路的優化、以及熱管理的重要性。
