分布式光伏發電系統憑借靈活高效的特性，應用場景十分廣泛。 在城市里，工商業廠房屋頂和居民住宅樓頂成為 “綠色發電站”，白天發電滿足自身用電需求，多余電量還能并網賺取收益；

鄉村地區，閑置屋頂變身 “陽光銀行”，助力村民增收。農業生產也融入光伏元素，光伏大棚既能發電，又能為農作物創造適宜光照環境；漁光互補項目上，水面光伏板發電，水下養魚，實現 “一地兩用”。

公共設施領域，學校、醫院、車站等建筑屋頂安裝光伏系統，節能減耗的同時還彰顯環保理念。就連交通領域也少不了它的身影，光伏高速服務區、停車場頂棚，都能為過往車輛提供清潔能源 。

分布式電源并網電壓等級可根據各并網點裝機容量進行初步選擇，推薦如下：

8kW 及以下可接入220V；

8kW~400kW可接入380V；

400kW~6MW可接入10kV；

5MW~30MW以上可接入35kV。

最終并網電壓等級應根據電網條件，通過技術經濟比選論證確定。若高低兩

級電壓均具備接入條件，優先采用低電壓等級接入。

分布式光伏發電系統上網模式與應用場景緊密相關，常見的上網模式主要圍繞自發自用、余電上網以及全額上網展開。

1.自發自用，余電上網

模式定義：用戶優先使用光伏發電系統所發電力，滿足自身用電需求后，剩余電量輸送至電網。這種模式下，用戶既享受了光伏發電帶來的用電成本降低，又通過余電上網獲得額外收益。

適用場景：適用于用電需求穩定且用電時段與光伏發電時段匹配度較高的工商業用戶，如工廠、寫字樓等。這些場所白天用電量大，恰好與光伏發電的高峰時段重合，可充分利用光伏電力。例如，某制造工廠安裝分布式光伏發電系統后，白天生產用電優先使用光伏發電，夜間則從電網購電，余電上網部分也帶來了可觀的經濟回報。

2.全額上網

模式定義：光伏發電系統所產生的電力全部輸送至電網，用戶自身不從該系統直接用電，而是從公共電網獲取電力。此模式簡單直接，用戶無需考慮內部用電匹配問題，收益主要來源于電網收購電價。

適用場景：適合光伏發電量大、自身用電需求較小或用電不穩定的場景。比如一些大型光伏電站建設在偏遠地區，當地用電負荷低，便采用全額上網模式。此外，農村地區居民住宅若安裝分布式光伏，由于家庭用電量有限，也常選擇全額上網，以穩定獲取發電收益。

3.就近消納

模式定義：光伏發電系統所發電力主要在周邊區域內消耗，實現電力的就地平衡。它與自發自用模式有相似之處，但更強調在一定區域范圍內的電力消納，減少電力遠距離傳輸損耗。

適用場景：適用于工業園區、大型社區等集中用電區域。例如，在一個產業園區內，多個企業安裝分布式光伏發電系統，園區內企業之間互相消納光伏電力，實現區域內電力的自給自足，提升了能源利用效率，同時降低了對外部電網的依賴。

為保障分布式光伏系統穩定高效運行，監控系統解決方案需涵蓋多方面功能。我將從硬件設備、軟件平臺及運維服務出發，結合實際應用需求，提供全面方案。

一、系統架構設計

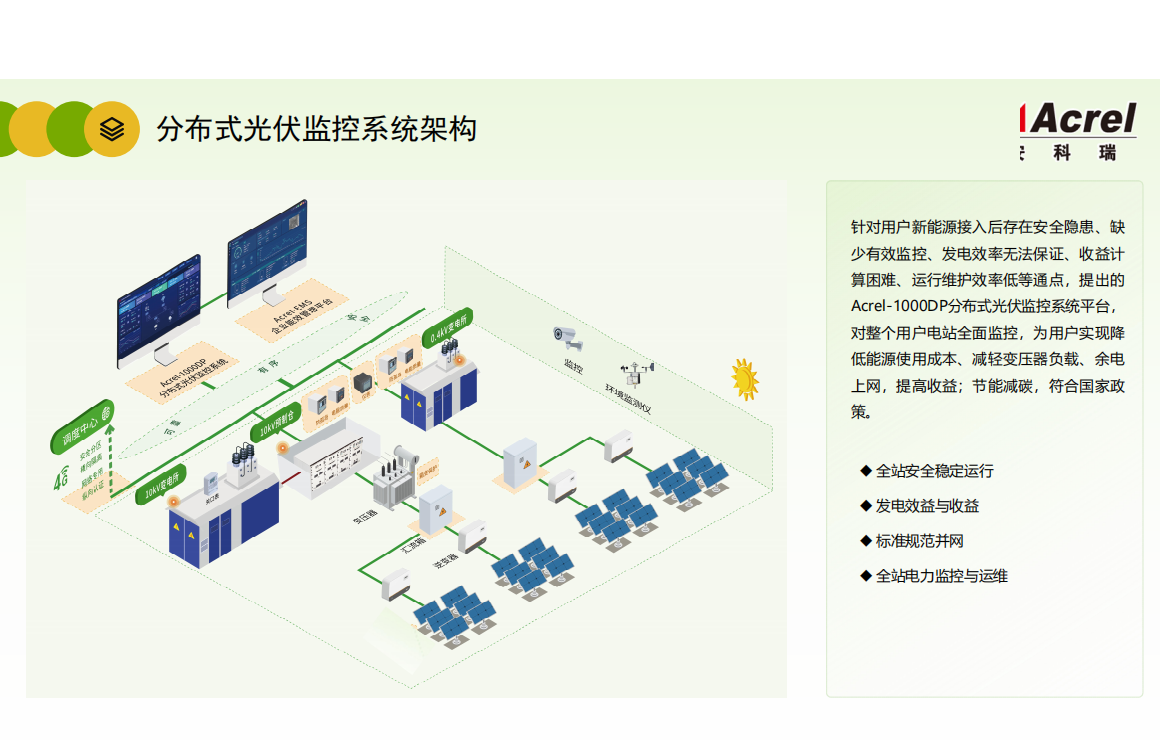

采用分層分布式結構，包含站控管理層、網絡通訊層、現場設備層。站控管理層由監控主機、顯示器等組成，實現數據展示、分析、遠程控制；網絡通訊層通過光纖、4G/5G 等通信方式，保障數據穩定傳輸；現場設備層部署各類傳感器、智能電表、光伏逆變器等設備，實時采集光伏電站運行數據。

二、硬件設備配置

數據采集設備：在光伏板陣列、逆變器、配電柜等關鍵位置部署電流、電壓、溫度傳感器，以及功率傳感器，精準采集發電功率、電流電壓、設備溫度等數據。

通信設備：采用工業級通信管理機，支持多種通信協議（Modbus、IEC61850 等），適配不同品牌逆變器與智能電表，實現數據集中處理與上傳；偏遠地區可搭配 4G/5G DTU，確保數據通信穩定。

智能監控終端：安裝智能網關，實現本地數據存儲與邊緣計算，支持斷點續傳，避免數據丟失；配備觸摸屏人機交互界面，方便現場人員實時查看電站運行狀態。

三、軟件平臺功能

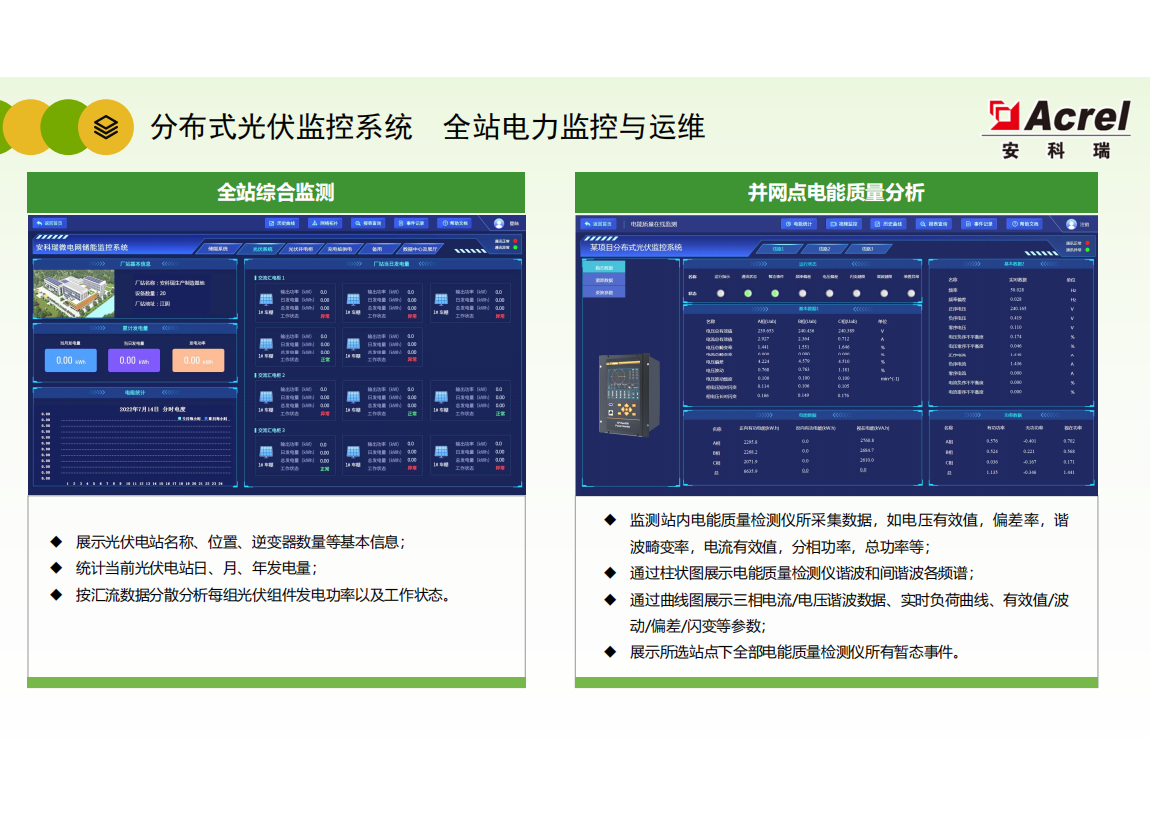

實時監控：在監控界面以圖表、地圖等可視化形式，展示分布式光伏電站的發電功率、累計發電量、設備運行狀態等實時數據，支持多電站集中監控與單個電站詳細信息查看。

故障診斷與預警：通過預設閾值與數據分析模型，自動識別設備故障、功率異常、線路異常等問題，及時推送短信、郵件、APP 消息等告警信息，并生成故障診斷報告，定位故障原因與位置。

性能分析與優化：對歷史發電數據進行統計分析，評估光伏電站發電效率、設備性能，分析光照強度、溫度等環境因素對發電量的影響，提供優化建議，如調整光伏板角度、清洗光伏板等。

遠程控制：支持遠程控制逆變器啟停、功率調節，以及開關設備分合閘操作，方便運維人員遠程處理設備異常情況，提高運維效率。

數據管理與報表：存儲光伏電站全生命周期數據，支持數據查詢、導出；自動生成日報、月報、年報等發電報表，為用戶提供收益分析與決策依據。
