概述
ADL5308是一款對數轉換器，針對光纖系統中的寬動態范圍信號電平監控進行了優化。

它會產生準確的溫度補償輸出電壓，該電壓與引腳INP處的輸入電流與基準電流之比的對數成正比?；鶞?zhǔn)電流可以內部生成，也可通過IREF接口（對數比檢測）從外部提供。對數斜率和截距均分別準確調整為200 mV/dec和10 pA的標稱值。

低阻抗VLOG對數輸出具有足夠的驅動能力，可以驅動各種模數轉換器(ADC)和其他電路，并且可以通過添加驅動FB引腳的電阻分壓器來調整其增益

內置快速比較器提供了一種緊湊型解決方案，可將對數輸出與外部參考電平進行比較，該外部參考電平可通過I^2^C編程或通過CREF接口提供。該比較器具有可調遲滯和使用HYST引腳的可選輸出鎖存功能。

通過PDB引腳支持自適應光電二極管(PD)偏置。在較低的二極管電流下，反向PD偏置保持較小，從而盡可能減少暗電流。輸入電流較高時，偏置電壓與電流成線性變化關系，以避免因PD飽和造成非線性。起始偏置電平以及較高電流下的比例因子可通過I^2^C進行配置。

ADL5308的額定工作溫度范圍為?40°C至+105°C，采用小型2 mm × 3 mm、14引腳LGA封裝。
數據表：*附件：ADL5308快速響應188dB范圍（10pA至25mA）對數轉換器技術手冊.pdf

應用

• 光功率監控
• 摻鉺光纖放大器(EDFA)

特性

• 快速瞬態響應（IPD從220 μA步進至10 nA）
  • 上升/下降時間：<2.4 μs
  • 2 dB電氣（1 dB光）穩定時間：<3.5 μs
• 平坦的頻率響應/無欠沖
• 帶寬：IINP = 10nA時為970kHz
• 準確調整對數響應
• 對數斜率： 200 mV/dec
• 對數一致性誤差：25°C時為±0.2 dB（IINP從10 nA至1 mA）
• 比率輸入用于直接光學增益測量
• 具有可調遲滯和鎖存使能的比較器
• I^2^C 可調
  • 自適應光電二極管偏置
  • 比較器參考電平
• 所需的外部元件非常少
• 20kHz且IINP = 10nA時PSRR為34dB
• 2 mm × 3 mm、14引腳LGA封裝

框圖

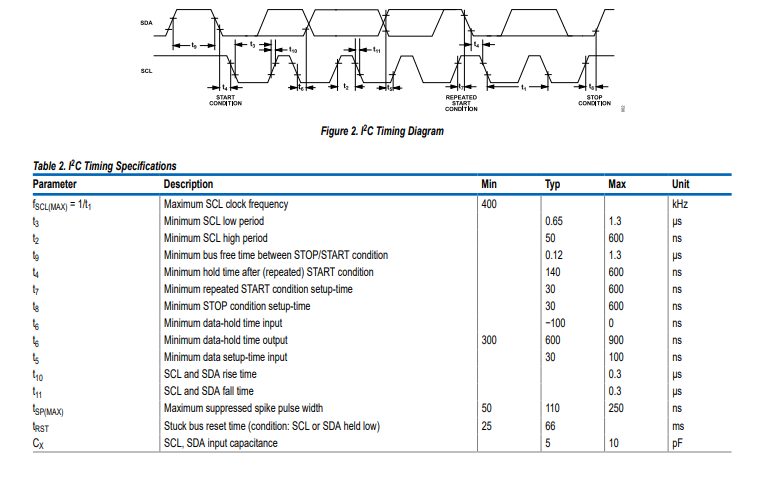

串行接口時序規格

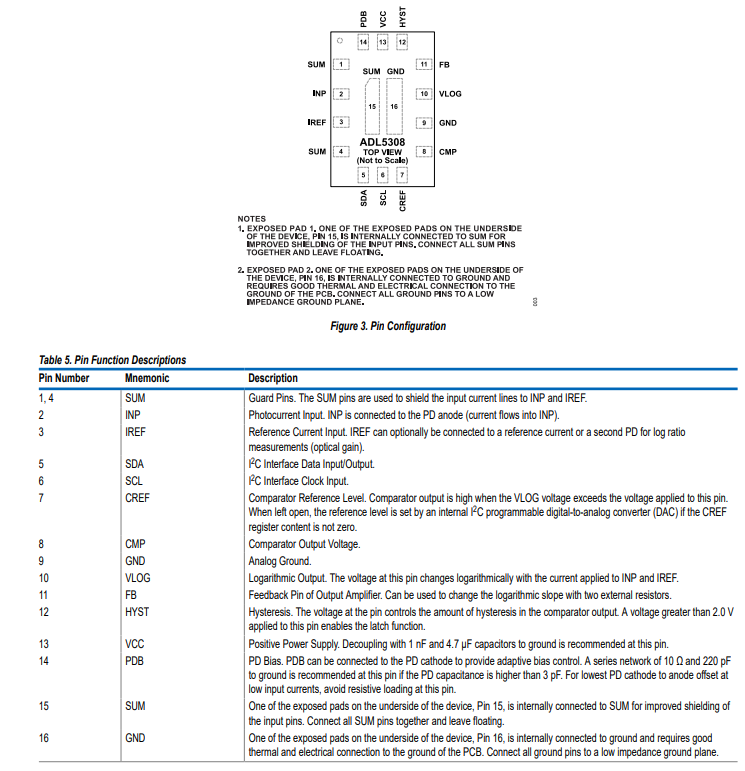

引腳配置描述

典型性能特征

應用信息

接口說明

INP和IREF接口

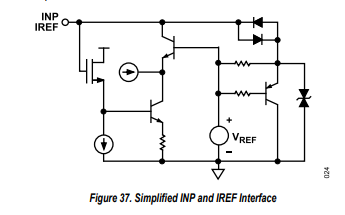

光電流輸入流入連接到光電二極管（PD）陽極的INP引腳，其最大工作電流為25 mA。內部參考電流輸入通過I2C設置IREF，也可通過將外部參考電流連接到IREF引腳來選擇此選項，這需要禁用內部IREF。IREF的最大工作電流為5 mA。

SUM接口

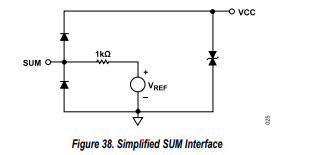

節點之間的較大電壓差可能會導致顯著的泄漏電流，即使節點之間的阻抗相對較高。防護可減少泄漏引起的誤差。防護的原理是將高阻抗導體與另一導體（防護）驅動至相同的電壓電位。如果在高阻抗導體和防護之間的絕緣電阻上不存在電壓（電位差），則不會有電流流過。

在電流檢測電路中，減少來自外部源的誤差需要采用與典型高阻抗運算放大器電路的電壓檢測輸入不同的方法。對于高靈敏度對數放大器，泄漏可能是一個顯著的誤差源，尤其是在電流范圍的低端。例如，從INP和IREF到地的1 GΩ泄漏路徑，當SUM設置為默認的1.53 V時，會產生1.53 nA的偏移。

ADL5308使用SUM節點作為防護引腳，屏蔽輸入電流線路INP和IREF。它在SUM節點與地之間有一個1 kΩ的電阻。

VLOG和FB接口

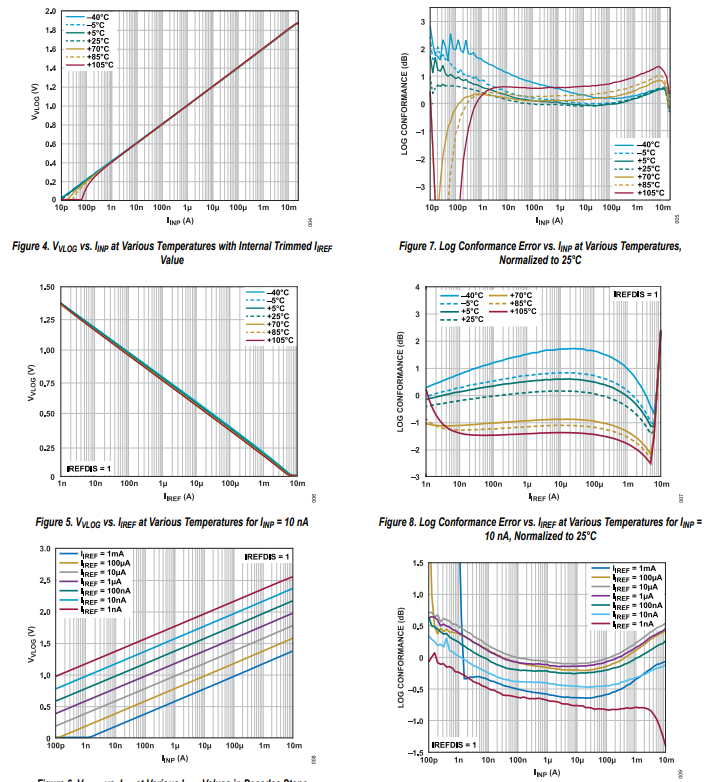

對數電壓輸出（VLOG）與施加到INP和IREF的電流呈對數變化。輸出可通過輸出放大器在VLOG引腳進行緩沖，并連接到反饋（FB）引腳。在1 nA到10 mA的放大器輸入電流范圍內，標稱斜率為200 mV/十倍頻程，該斜率會隨溫度變化，內部修整后的IREF值如圖4所示。

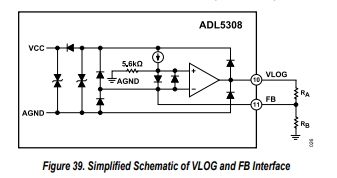

如圖39所示，通過連接外部增益電阻RA和R B ，可以改變對數斜率。例如，若FB與VLOG之間以及FB與地之間的電阻相等，則增益為2。

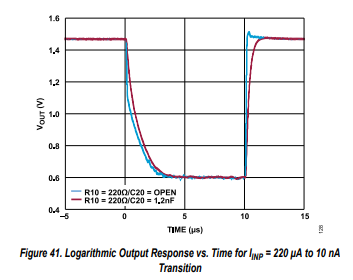

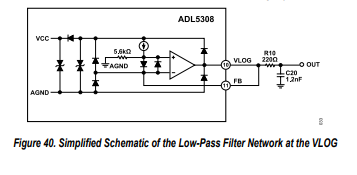

圖41展示了220 μA到10 nA輸入電流轉換（幅度變化87 dB）時的對數輸出響應。圖中給出了兩條曲線：一條是VLOG輸出無任何低通濾波器的情況；另一條是VLOG輸出帶有220 Ω / 0.2 nF低通濾波器網絡的情況?？梢钥闯?，低通濾波器網絡使噪聲引起的變化更小，但其響應速度略有變慢。
